折弯式连接固定支架三维结构设计

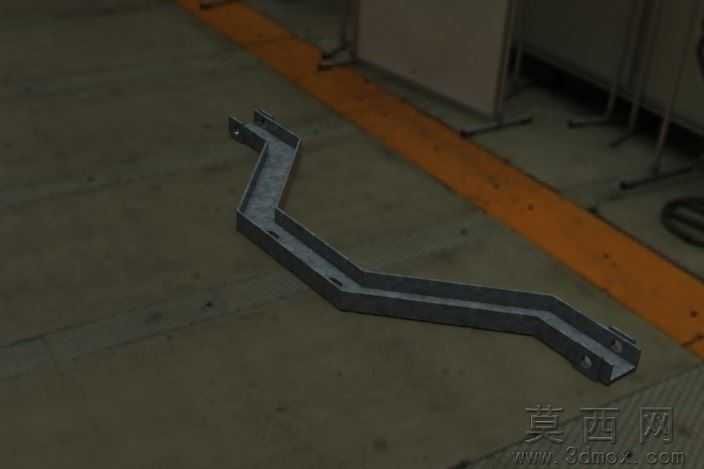

本作品为折弯成型的连接固定支架，采用三维建模软件完成全参数化设计，建模过程严格遵循钣金件设计规范，先绘制基础轮廓草图，通过基体法兰创建主体板材基础形态，再按照实际安装空间的避让需求，依次完成多段折弯特征的创建，每段折弯的角度、折弯半径均参考常规钣金加工工艺参数设置，避免出现无法加工的锐角或过小折弯半径，保证设计方案可直接对接生产环节。模型的材质设置选用常规冷轧钢板材质，渲染阶段调整金属材质的粗糙度、反射参数，还原真实五金冲压件的哑光金属质感，同时对支架两端的安装孔位做了精细化建模，孔位的位置度、孔径尺寸均按照通用安装标准设定，两端的安装耳片做了贴合安装面的平整处理，保证安装时可与被连接件完全贴合，减少装配应力。支架整体采用多段折线式的结构设计，中部的弯折结构可有效避让安装路径上的凸起构件，同时折线型的截面形态相比直型支架拥有更好的抗扭、抗弯结构强度，在同等板材厚度下可承受更大的负载，减少长期使用后的形变概率。建模过程中对板材的厚度做了全局参数关联，后续若需调整板材规格，仅需修改全局厚度参数即可同步更新所有特征，无需逐一重绘，大幅提升设计迭代效率。模型的边角位置均做了工艺圆角处理，既避免钣金加工时的应力开裂问题，也能去除锐边防止安装过程中划伤操作人员。渲染阶段采用柔和的漫反射光源，清晰呈现支架的整体轮廓、折弯过渡区域以及安装孔位的细节，结构上没有冗余的设计特征，整体形态简洁实用，可直接用于设备内部构件连接、墙体附属构件固定、工业组件支撑等多种场景，设计过程中充分考量了加工可行性、装配便捷性与结构耐用性，平衡了功能需求与加工成本，适配常规的冲压、折弯钣金加工工艺，无需特殊定制工装即可完成批量生产。
