可调式多关节夹持固定三手钳结构

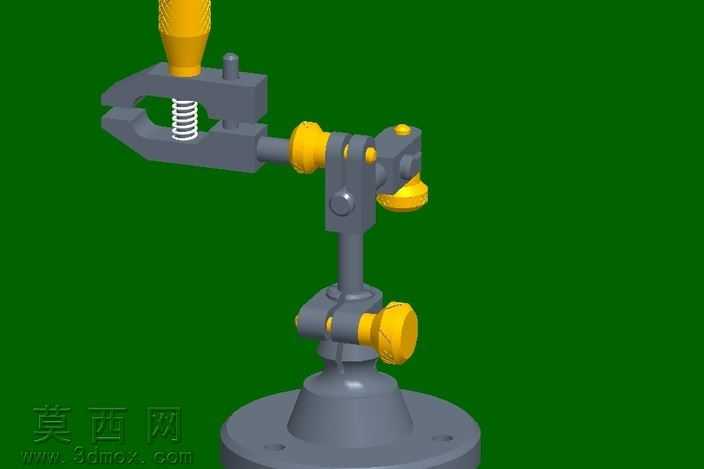

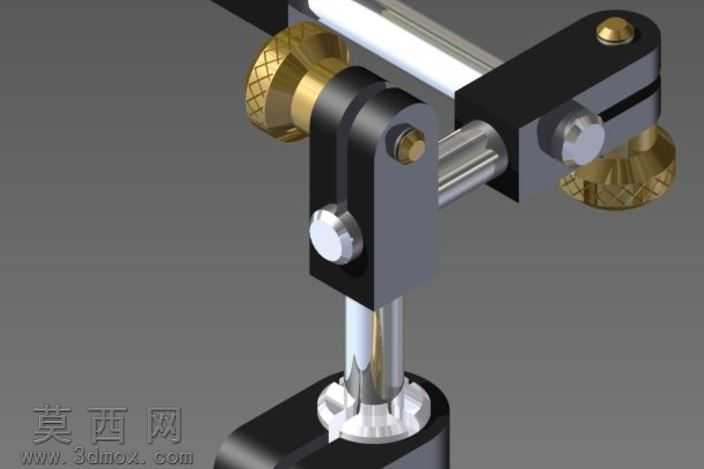

本作品为可调式夹持固定三手钳的三维建模成果，建模过程中对各部件的装配关系与运动逻辑进行了完整还原，整体结构分为夹持执行端、多关节调节臂、固定底座三个核心模块。夹持端采用弹簧复位的钳口结构，建模时精准还原了钳身的开合行程、弹簧的螺距与线径参数，钳口的夹持接触面做了适配异形工件的内凹造型，顶部设置带防滑纹理的按压操作端，便于手动施力控制钳口开合。多关节调节臂部分采用三段式铰接结构，每处铰接节点都配置了带防滑纹路的黄色锁紧旋钮，建模时还原了旋钮的外六角防滑造型与铰接轴的配合公差，臂身的转动角度覆盖水平360度、垂直俯仰180度范围，可实现任意空间位置的姿态调整，锁紧后可保持姿态稳定不发生位移偏移。固定底座采用圆盘式加重结构，底部预留安装孔位，可通过螺栓固定在工作台面，也可适配吸盘式安装场景，建模时对底座的配重厚度、安装孔的孔径与沉头结构做了精准参数化设置。材质渲染方面，钳身、臂身、底座采用哑光灰铸铁材质表现，还原金属工装的磨砂质感，弹簧采用亮面弹簧钢材质，锁紧旋钮与操作端采用工程塑料的明黄色哑光质感，通过色彩区分功能操作部件与结构主体部件，场景背景采用深绿色纯色背景，突出模型本身的结构轮廓，渲染时添加了柔和的环境光与局部补光，清晰展现各部件的衔接缝隙与结构层次。设计思路上，该工具定位为手工操作、精密装配场景的辅助固定工装，替代人手实现工件的稳定夹持，多关节可调结构可适配不同操作位置的夹持需求，弹簧复位结构可实现单手操作开合，降低使用时的操作复杂度，整体结构无冗余部件，各功能模块划分清晰，既满足夹持固定的功能需求，也兼顾了操作的便捷性与姿态调整的灵活性，建模过程中对所有活动部件的运动干涉做了校验，确保各关节转动、钳口开合过程中无部件碰撞，符合实际工装的使用逻辑。
