工业级铝型材框架式工作组作业台结构

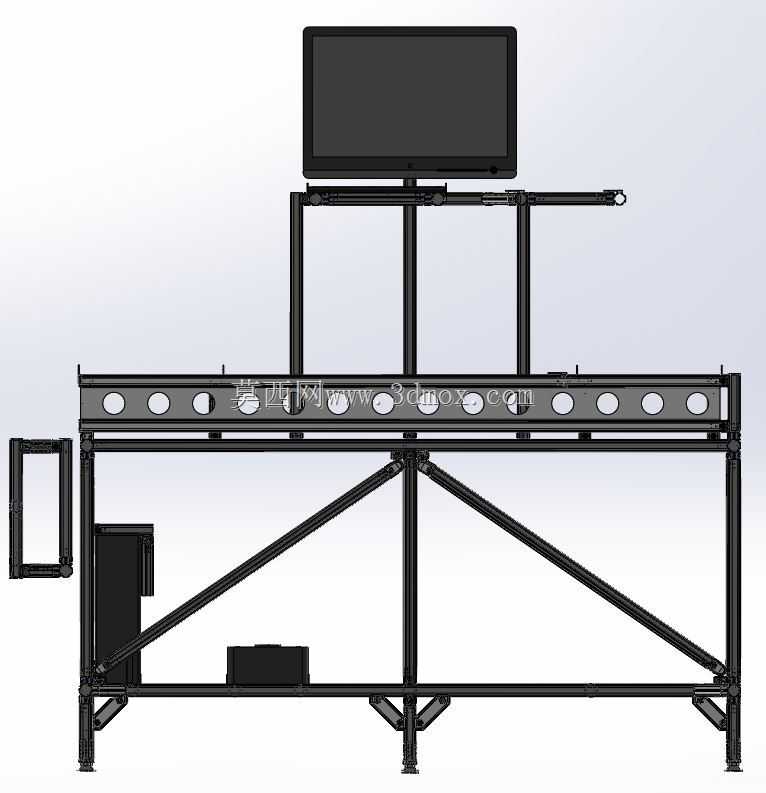

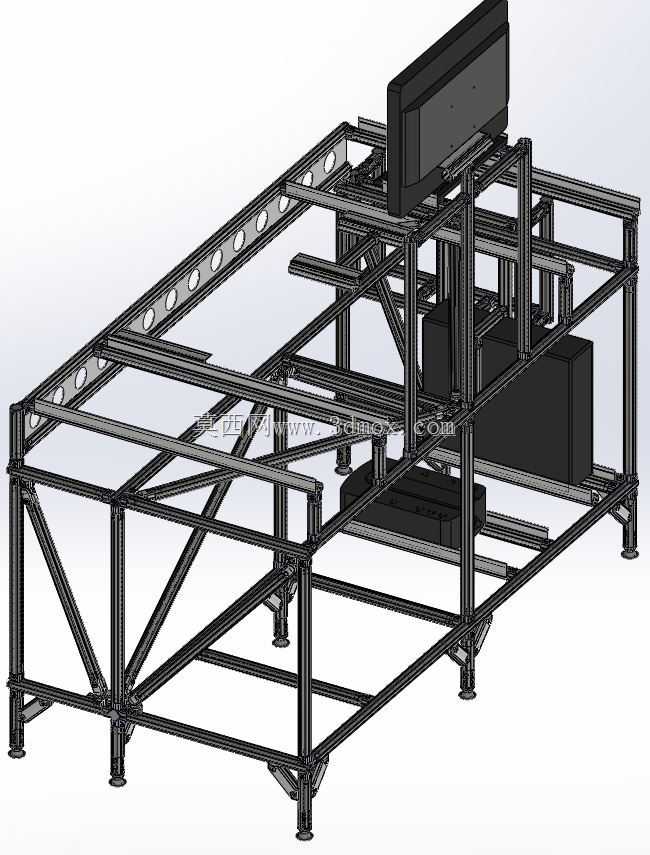

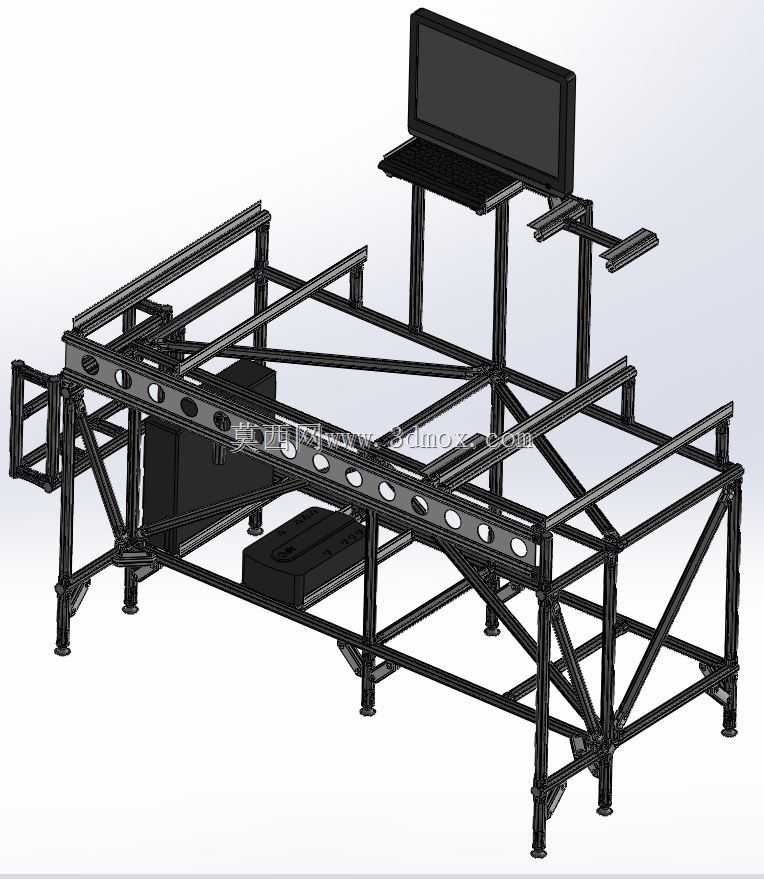

　　这款工作组工作台总成采用模块化铝型材框架搭建思路，主体承力结构全部采用标准工业铝型材拼接，所有连接节点依托型材自带的T型槽采用配套角件、螺栓锁紧，全程无焊接工序，既方便后期根据产线调整需求拆解重组，也能避免焊接变形带来的装配精度偏差。框架底部配置可调式防滑脚杯，可适配车间地面存在的30mm以内高度差，保证台架整体水平度，避免台面上放置的精密检测、装配工具出现滑移或精度偏差。

　　从实际应用场景来看，这类工作台主要面向多工序协同的装配、检测类作业场景，可同时容纳2-3名作业人员在台架两侧开展操作，台架上方预留的显示器、键盘安装支架，可直接对接生产MES系统终端，作业人员无需额外配置独立电脑桌，就能实时调取作业指导书、上报生产数据，支架的悬臂结构可根据作业人员的身高、操作习惯调整高度与俯仰角度，适配不同站姿、坐姿作业的人机工程需求。

　　框架侧面预留的多组安装孔位，可根据实际作业需求加装工具挂板、物料盒支架、防静电台垫、照明灯具等附属配件，型材框架的横梁排布经过载荷校核，主承力梁采用加厚截面型材，整体台面静态承载能力可达每平方米500kg，足以放置中小型装配工装、检测仪器以及待加工工件。台架下层预留的置物空间，可放置主机、电源模块以及不常用的工装夹具，充分利用垂直空间减少地面杂物堆放，符合车间5S管理的实际要求。

　　设计过程中充分考虑了现场安装的便捷性，所有型材的裁切长度、孔位加工都可在预制阶段完成，现场仅需使用标准内六角工具即可完成全部组装，单台台架的组装时长可控制在2小时以内，无需专业焊接、起重设备配合。框架的整体外轮廓尺寸经过优化，宽度方向控制在1.8米，长度方向控制在3.2米，既保证足够的作业操作空间，也能适配标准车间的通道宽度，不会占用过多的产线排布空间，台架边缘的型材全部加装端盖与防撞胶条，避免作业人员磕碰受伤。

　　在走线设计上，框架内部的型材空腔可作为走线通道，电源线、信号线可直接从型材内部穿引至各个用电点位，外部仅在出线位置预留防水走线孔，避免线缆外露被工件剐蹭造成损坏，也能让台架整体外观更加整洁，减少清洁死角。脚杯上方配置的斜向加强撑，可抵消台架承受偏载时产生的扭转力矩，即使在台架单侧放置较重工件时，也不会出现框架晃动、侧倾的问题，保证作业过程的稳定性。
