带手动操作杠杆式法兰蝶阀三维设计

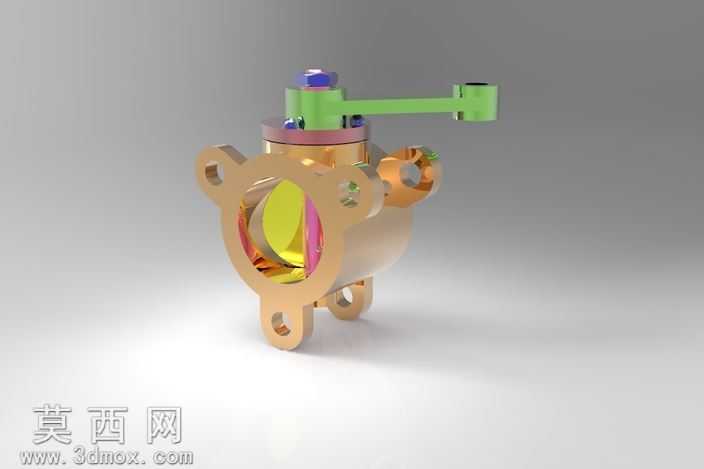

本作品为手动杠杆式法兰蝶阀的三维建模设计成果，整体建模过程围绕工业蝶阀的实际结构逻辑展开，在三维建模环境中先完成核心部件的参数化搭建：首先构建阀体主体，采用带三个安装耳座的法兰式结构，建模时严格对齐法兰安装孔的同轴度，保证阀体流道为规整的圆柱通腔，为后续蝶板的转动预留精准的配合空间。其次完成蝶板与阀杆的装配建模，蝶板采用适配流道的圆盘式结构，建模时对蝶板边缘做密封配合的倒角处理，阀杆与蝶板的连接部位做限位结构设计，保证阀杆转动时可精准带动蝶板完成0-90度的启闭动作。之后完成手动操作杠杆机构的建模，杠杆手柄采用长力臂结构设计，与阀杆顶端的连接部位做定位卡槽结构，同时在阀杆上部设置压盖与密封填料结构的建模，还原实际蝶阀的阀杆密封设计，避免管路流体从阀杆配合处渗漏。材质与渲染环节，针对不同部件做差异化的材质赋予：阀体部分采用抛光黄铜材质，调整金属材质的反射率与粗糙度参数，还原铜质阀门的金属光泽与厚重质感；操作杠杆采用哑光绿色工业漆材质，模拟工业设备操作件的防护漆面效果；蝶板部分采用半透明彩色材质区分内部流道的启闭状态，在渲染时采用柔和的影棚布光，通过多角度光源突出阀体的曲面结构与部件间的装配层次，同时添加柔和的环境反射，让金属部件的质感表现更贴近真实工业产品。设计思路上，本模型完全参照实际工业蝶阀的装配逻辑搭建，所有部件间的配合间隙、连接结构均符合机械设计的公差要求，既完整还原了手动法兰蝶阀的外部形态，也清晰呈现了内部蝶板、阀杆与阀体的配合关系，可用于阀门结构教学、管路系统装配模拟、产品展示演示等场景，建模过程中对安装耳座、手柄限位、密封结构等细节的还原，保证了模型的结构合理性与工业实用性，避免了外观建模忽略结构逻辑的问题，让三维模型既具备视觉展示效果，也符合机械产品的真实设计规范。
