全封闭等离子体配套Z轴进给模组结构

　　这套Z轴进给结构，是针对全封闭等离子体加工工况定制的垂直运动执行单元，在等离子刻蚀、等离子表面处理、封闭式等离子喷涂这类对腔体密封性、运动精度有严苛要求的场景中，承担加工端的垂直方向位移进给、工位切换、压合定位等核心动作。不同于常规开式环境使用的直线滑台，该结构在设计之初就充分考虑了等离子加工腔体内的特殊环境：腔体内存在一定的工艺气体氛围、加工过程中会产生细微的等离子溅射粉尘，同时部分工艺要求腔体维持微正压或负压状态，因此整个模组的框架采用封闭式钣金围合结构，运动传动部件全部内置在框架腔体内部，仅通过下端的密封伸出口连接末端执行接头，既可以避免外部杂物侵入传动副造成卡滞磨损，也能减少传动部件的润滑脂挥发物扩散到等离子工艺腔体内，

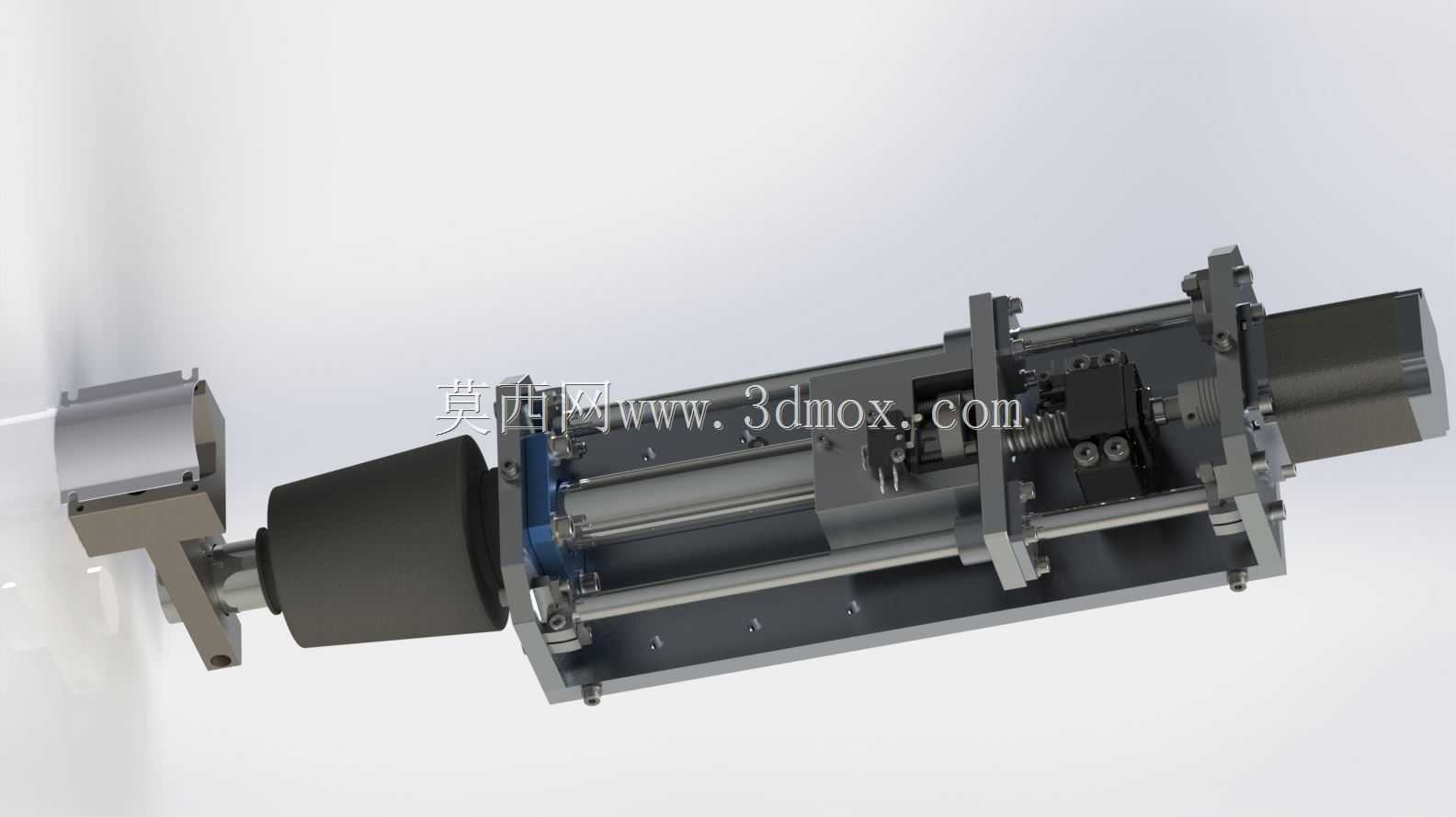

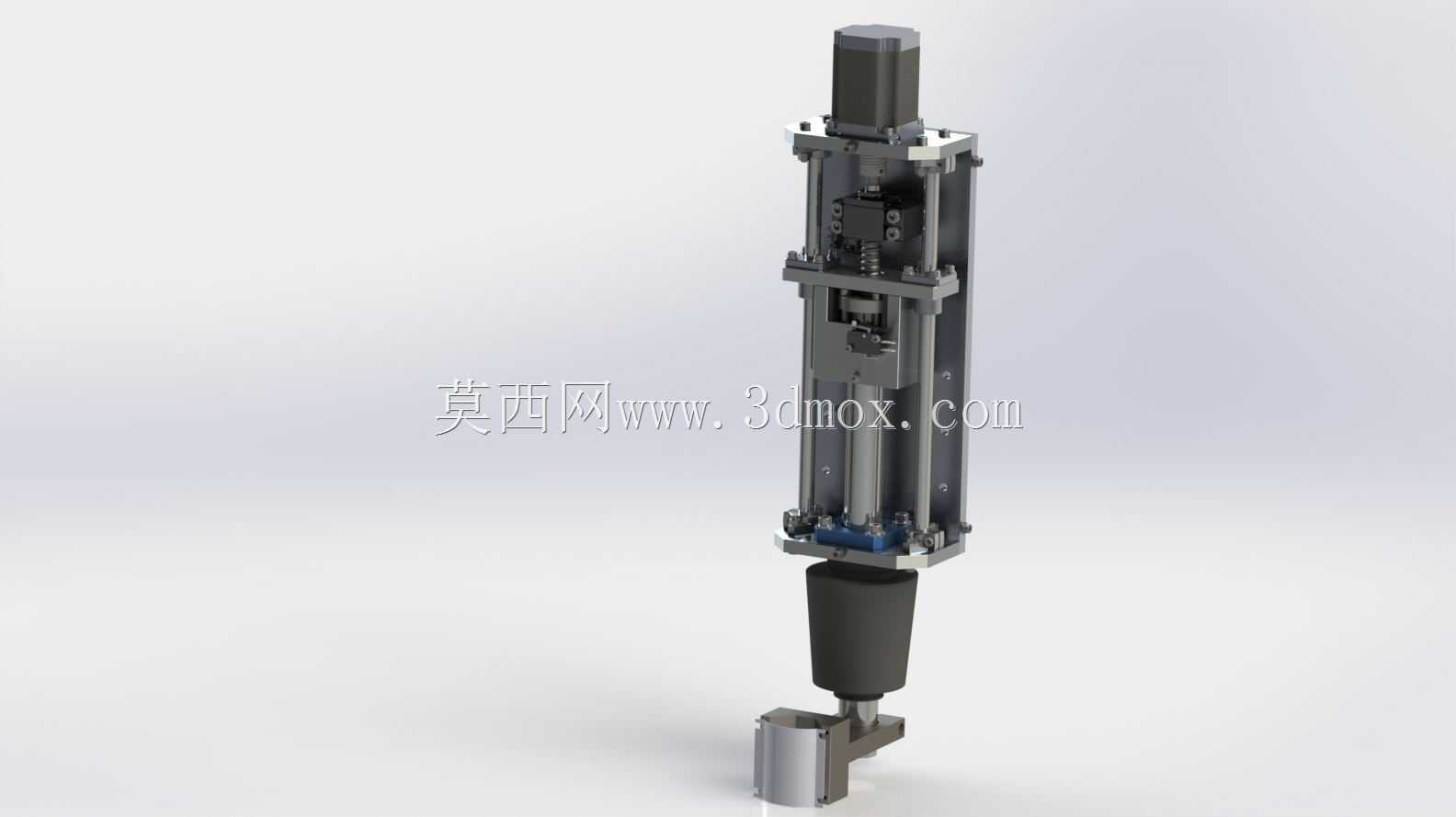

　　干扰工艺稳定性。从结构布局来看，驱动端布置在模组最上方，采用伺服驱动配合滚珠丝杠的传动方案，丝杠副两侧配套线性导轨承担径向负载与运动导向，这种布局可以将驱动源的振动与下端加工端做一定的结构隔离，避免电机运转的振动传递到等离子加工头，影响加工面的均匀性。设计过程中对安装边界做了严格的约束：模组整体的截面尺寸控制在适配常规封闭等离子腔体的侧装或顶装接口范围，安装法兰预留了标准的螺栓孔位，可以直接匹配现有腔体的预留安装面，不需要额外做转接板的二次加工；下端的输出端采用快换式接头设计，可以根据不同的工艺需求换装等离子喷嘴、压合头、检测探头等不同末端配件，不需要拆解整个模组主体。运动行程的设计覆盖了等离子加工常见的工位升降范围，

　　既可以满足加工头从待机位到加工位的快速移动需求，也预留了微调行程用于工艺参数调试时的位置补偿。导轨与丝杠的选型匹配了等离子加工端的负载重量，运动过程中的直线度、重复定位精度可以满足微米级的等离子加工对位要求，同时模组内部预留了限位开关的安装位，上下两端都设置了硬限位缓冲结构，避免调试过程中出现超程撞机的问题，损坏等离子加工的核心部件。整个结构的装配逻辑采用分层组装设计，各个部件的拆装顺序清晰，后期维护时不需要将整个模组从腔体上拆下，就可以完成内部传动部件的清洁、润滑与易损件更换，大幅降低了设备的停机维护时间。
