双舱式集成安装箱体结构设计

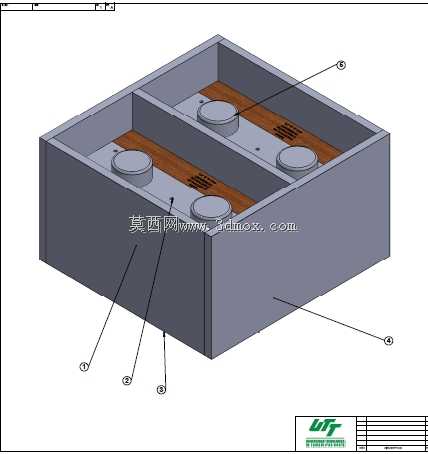

　　该双舱式集成安装箱体主要面向小型功能模块的集成布设场景，常见于实验室小型试验台配套组件、商用空间内嵌功能单元、户外小型设备防护舱等布设需求，可同时容纳两组独立功能模块，实现不同功能单元的分区隔离布设，避免模块间运行干扰。从结构设计逻辑来看，整体采用矩形敞口腔体作为主体框架，内部设置一道纵向分隔筋将内腔划分为两个独立舱室，分隔筋与箱体侧壁采用一体化成型结构，保证整体结构刚度，避免长期承重出现分隔变形。每个舱室内设置两处圆形凸起定位座，定位座高度略高于舱内底板平面，可直接承托圆柱形功能部件，定位座中心预留安装孔位，可通过紧固件实现部件的快速固定，无需额外加装转接支架。舱内底板沿长度方向设置两条通长的木质衬垫安装槽，

　　衬垫嵌入槽内后与定位座顶面齐平，可对放置在舱内的平板类部件提供均匀支撑，同时衬垫具备一定缓冲性能，可抵消设备运行产生的微小振动，避免硬接触导致的部件磨损。箱体侧壁采用等厚薄壁设计，外侧壁无多余凸起结构，可直接嵌入预留的安装空位内，安装边界与外部安装位的配合间隙控制在合理范围，无需额外设置固定压片即可实现稳定嵌装。箱体顶部敞口边缘设置外翻边结构，外翻边宽度适配常规密封压条的安装尺寸，后续加装盖板时可通过外翻边实现密封压合，满足防尘、防溅的防护需求。从安装适配性来看，每个舱室的内部净尺寸可容纳直径不超过定位座中心距两倍的圆柱形部件，也可适配长度与舱室净长匹配的矩形功能模块，舱内预留的走线空间可沿分隔筋两侧布设，避免线缆与部件产生干涉。

　　设计过程中优先考虑了部件的安装便捷性，所有定位结构均设置在操作人员可视范围内，部件装入时可直接对准定位座落位，无需反复调整位置，后期维护时可单独拆卸单个舱室内的部件，不会影响另一舱室的正常运行。箱体的壁厚经过刚度校核，在承受舱内部件满负载重量时，侧壁变形量满足安装精度要求，不会出现因变形导致的盖板密封失效问题。
