1200mm行程DIY桌面数控加工设备

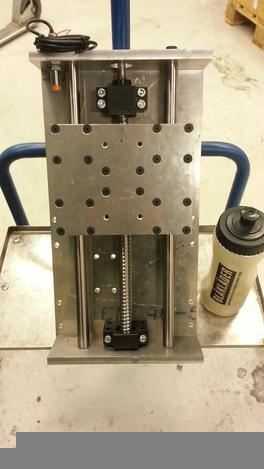

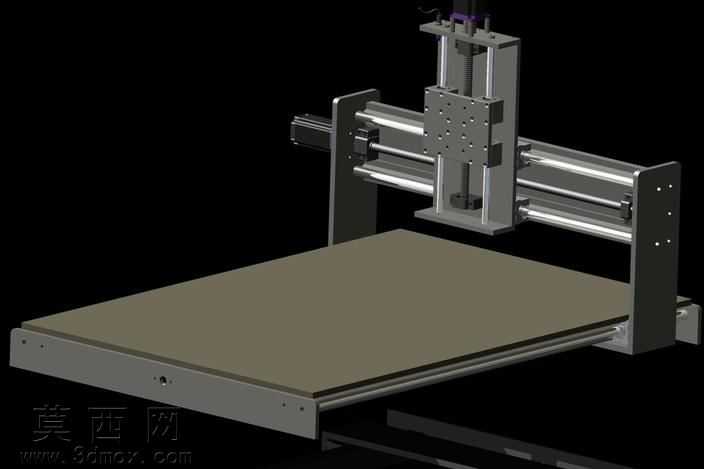

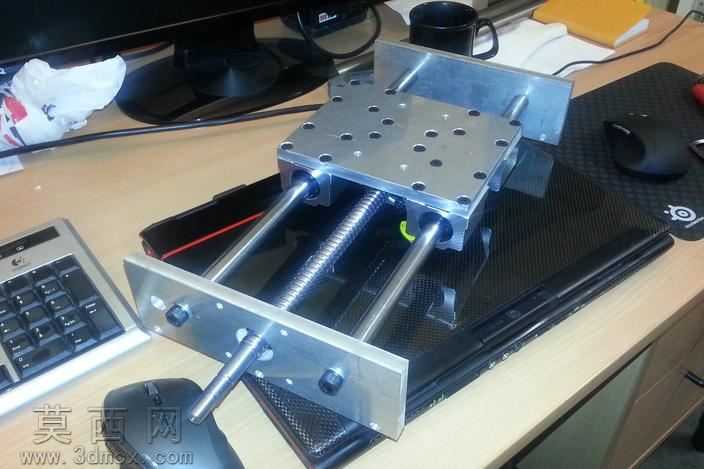

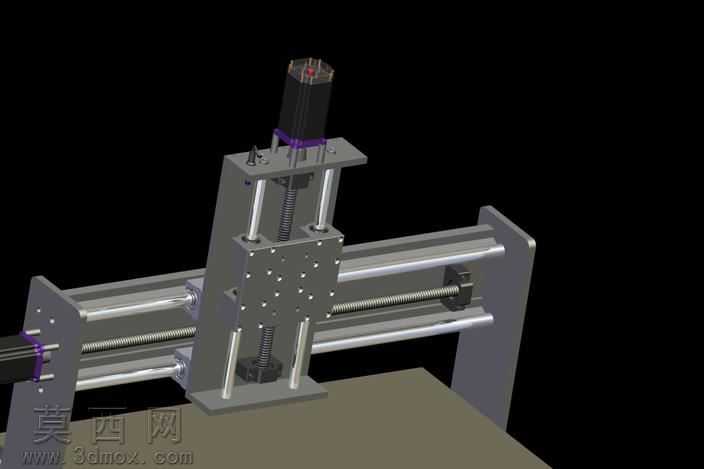

本模型为桌面级DIY数控加工设备的完整三维建模成果，建模过程严格遵循机械设计的装配逻辑，对设备的每一处结构细节都做了精准还原。整体采用龙门式动梁结构设计，建模时首先搭建了底部加工平台的基准框架，平台采用加厚板材结构，在三维软件中对平台的平面度做了基准约束，确保后续装配的所有运动部件都能以平台平面为定位基准。X轴传动部分采用双光轴导轨搭配线性滑块的结构，建模时对光轴的安装座、滑块的装配间隙都做了参数化设定，保证导轨的平行度公差符合设计要求，同时还原了X轴传动的丝杆安装位与端部固定座结构。Y轴传动组件横跨在X轴的两个滑块之上，建模时对龙门侧板的安装孔位做了同轴度约束，确保两侧导轨安装面的平面度一致，避免运动过程中出现卡滞问题。Z轴滑台安装在Y轴的传动滑板上，采用垂直布置的双导轨结构，建模时还原了主轴安装座的定位孔位、Nema步进电机的安装法兰结构，对滑台的运动行程做了限位约束，确保Z轴上下运动的行程范围符合1200mm×600mm加工幅面的设计需求。材质渲染方面，对结构框架部分赋予了磨砂黑色金属材质，光轴导轨赋予了抛光镀铬金属材质，加工平台赋予了哑光耐磨板材材质，步进电机部分赋予了黑色工程塑料与金属端盖的组合材质，渲染后可以清晰区分不同功能的结构部件。设计思路上，这款DIY数控设备主打低成本易组装的定位，所有结构件都采用常见的标准铝型材与板材加工件，建模时对每一处连接的螺丝孔位都做了预留，方便爱好者直接参照模型进行零件加工与组装，模型中预留的步进电机安装位可以适配标准Nema规格的步进电机，传动部分的设计兼容常见的T8丝杆与同步带传动方案，用户可以根据自身的加工需求灵活调整传动配置，整体结构紧凑，适合放置在桌面空间完成小型工件的铣削、雕刻等加工作业，建模过程中对所有运动部件都做了干涉检查，确保各轴在全行程运动过程中不会出现结构碰撞问题。
