HDT22温湿度传感元件三维结构设计

　　做工业现场环境采集类项目的结构设计时，温湿度探头的安装匹配度往往是容易被忽略的细节，很多工程师直接调用通用模型，最后装机时才发现安装凸耳位置对不上、插针间距偏差、探头外壳和设备预留开孔干涉，轻则现场扩孔调整，重则整批结构件返工。这款温湿度传感元件的三维结构，完全参照实物测绘还原，核心是给做环境监测设备、工控采集终端、智能家居控制模组的结构设计人员提供精准的装配参考。

　　从实际应用场景来看，这类传感元件广泛用在机房环境监控机柜、农业大棚温湿度采集节点、仓储物流环境监测终端、工业自动化生产线的环境参数采集工位，还有部分消费级的新风控制、恒温恒湿设备里，作为前端感知部件，它的外形尺寸直接决定了设备面板开孔大小、内部安装位的预留空间，插针的排布位置也关系到PCB板的焊盘设计，差0.5毫米就可能导致焊接错位、装配后外壳挤压探头影响检测精度。

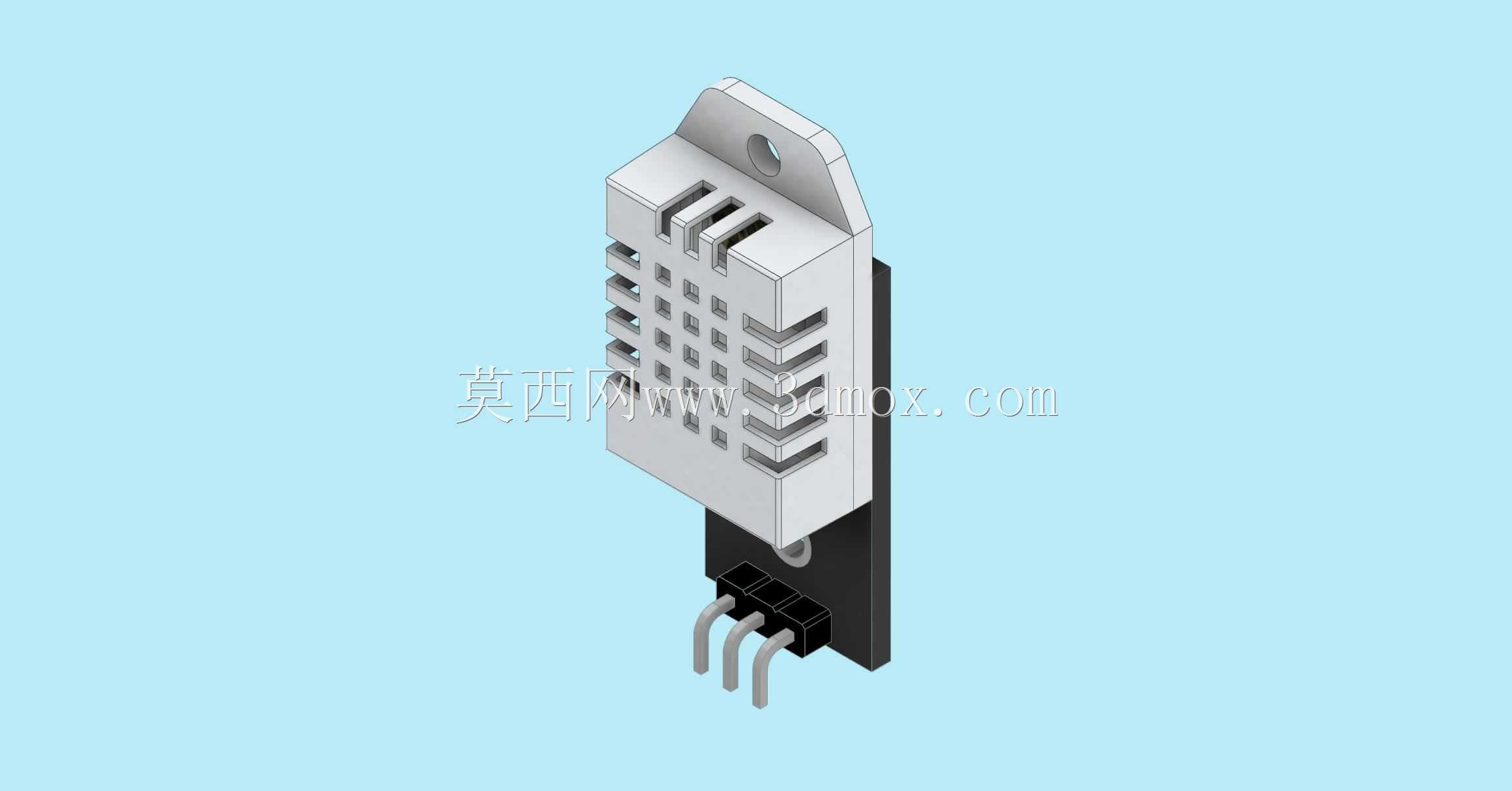

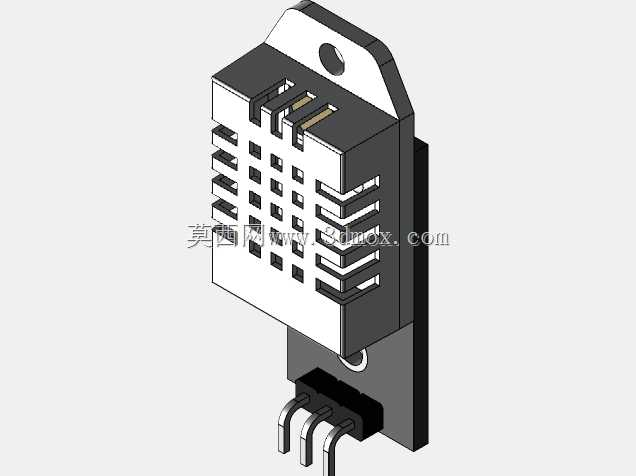

　　设计还原过程中，优先保证了安装边界的尺寸准确性：顶部的安装挂耳开孔位置、挂耳与主体壳体的相对间距，都按照实物的公差范围做了还原，要注意不同厂商的同类型探头，部分会省去顶部挂耳，直接采用侧面卡扣或者底部插针固定，所以在做通用适配结构时，可以参考这个模型的主体尺寸做兼容设计，预留一定的调整余量。主体外壳的格栅开孔结构也做了精准还原，这些格栅是内部感应芯片接触外界空气的通道，建模时没有简化格栅的筋位厚度，因为如果做结构仿真时，格栅的通风面积直接影响气流交换效率的评估，要是随意简化筋位，可能会误判探头的响应速度。

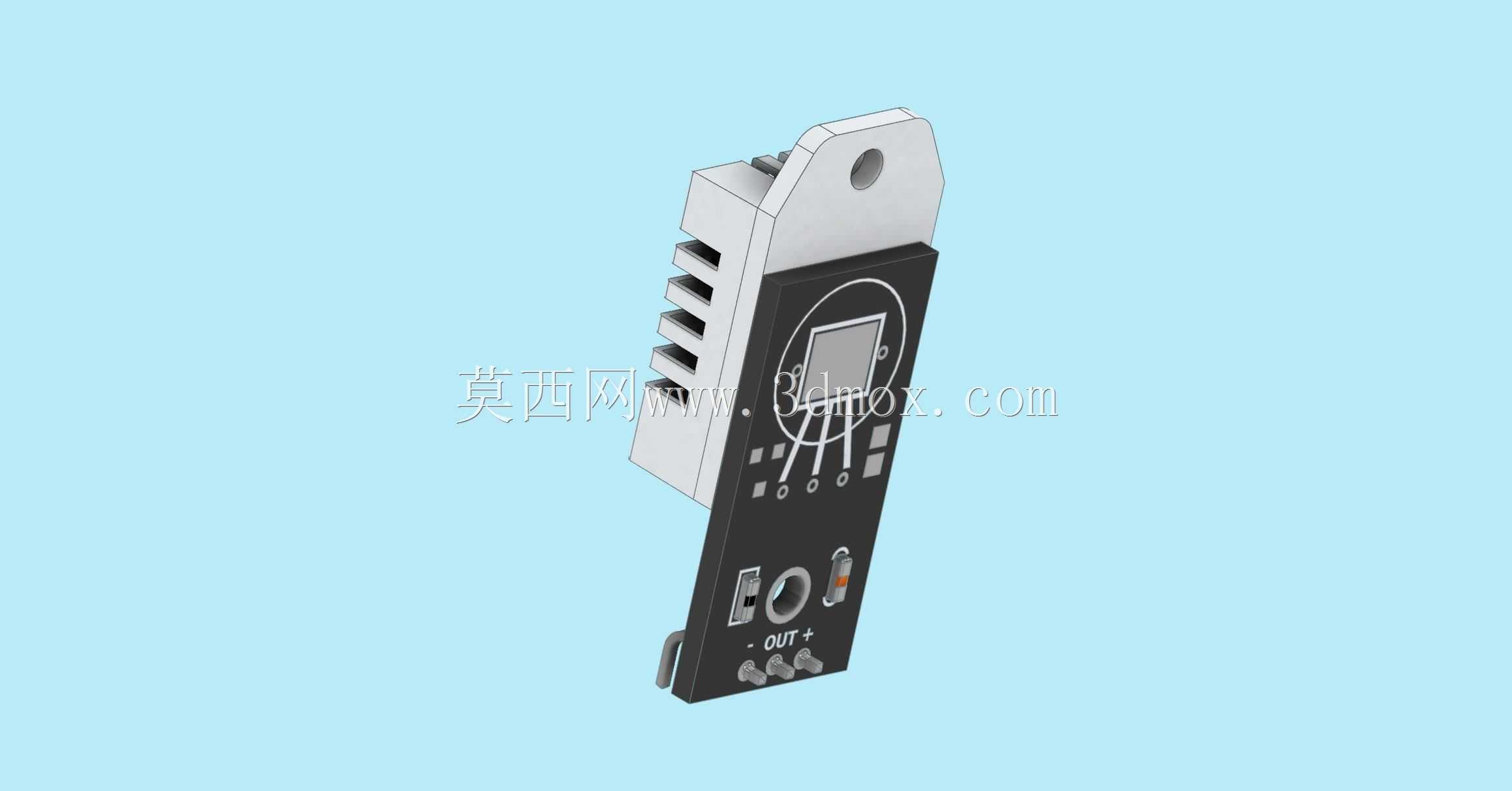

　　底部的三个引出插针，中心距、插针长度、插针与壳体底部的相对位置都严格匹配实物，在做PCB布局时，可以直接调用这个模型做装配干涉检查，避免出现焊盘位置偏移、插针长度不够穿出PCB、或者插针过长顶到壳体内部加强筋的问题。探头主体的长宽高尺寸、壳体的拔模角度也都按照实物还原，做设备外壳开孔时，可以直接参考主体的截面尺寸做配合公差设计，一般开孔比探头主体大0.2-0.3毫米即可，既方便装配，又不会留下过大缝隙影响防尘效果。

　　另外要注意，这类温湿度探头的感应部分对壳体挤压比较敏感，建模时还原了壳体内部的空腔尺寸，结构设计时不要在探头对应位置布置加强筋或者压线结构，避免挤压壳体导致内部芯片位置偏移，影响检测精度。在做整机装配仿真时，这个模型可以直接导入装配环境，模拟探头从面板外侧插入、内侧插针焊接到PCB、顶部挂耳打螺丝固定的完整装配流程，提前排查安装路径上的干涉问题，比如内部走线是否会挡住插针、固定螺丝是否会和旁边的电容电阻等元器件产生空间冲突。
