西门子Sitrans F C300流量变送器结构设计

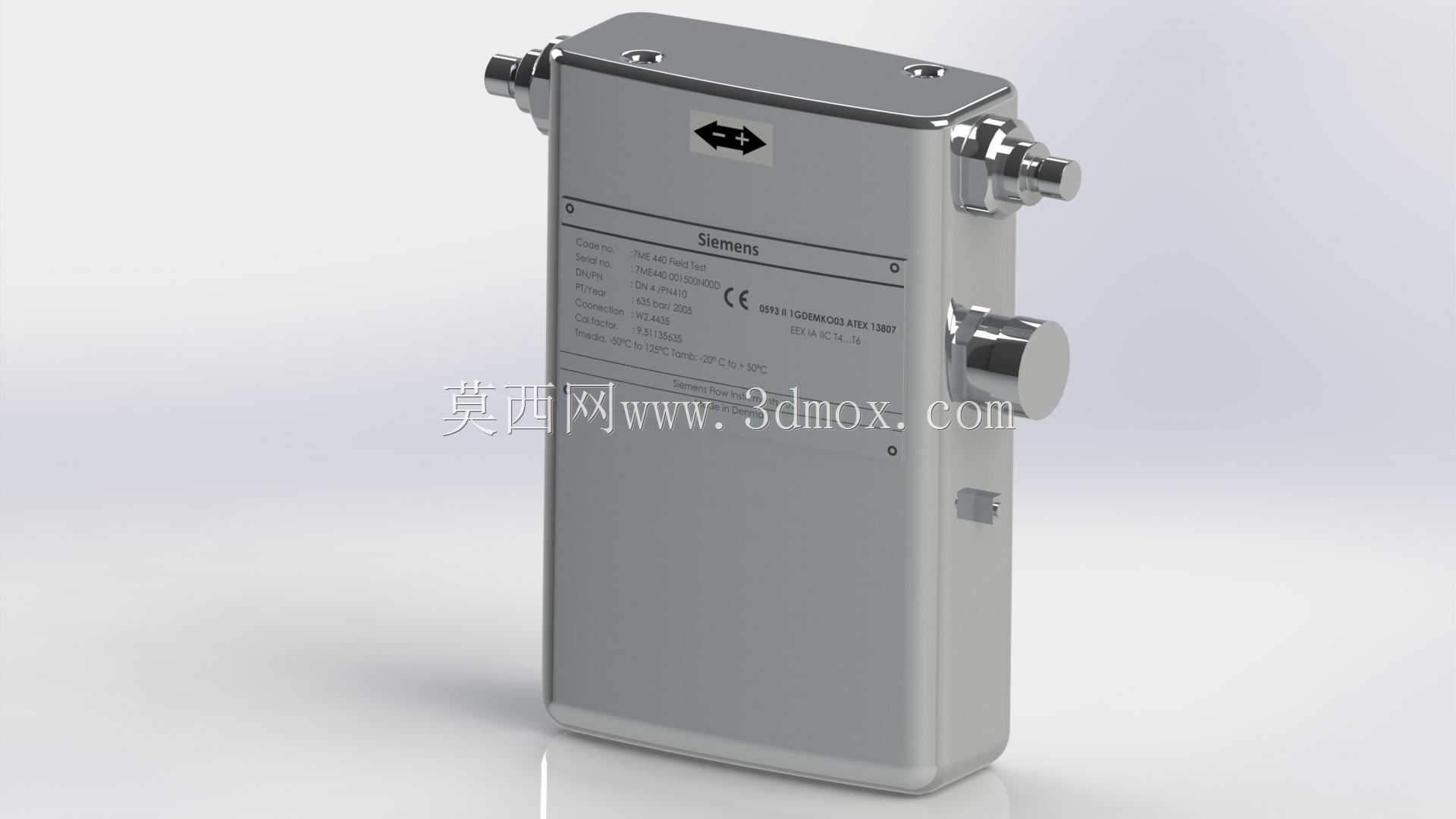

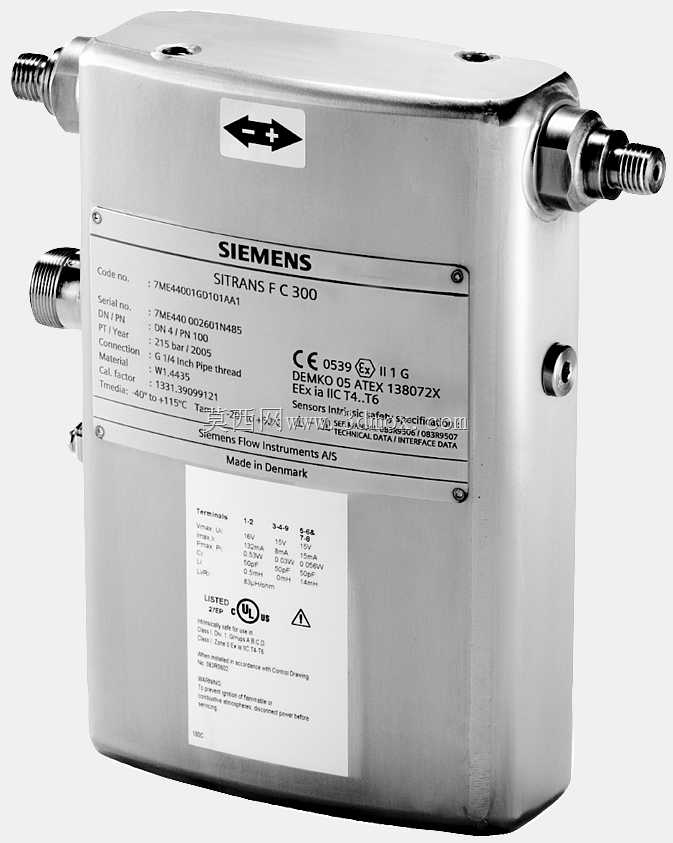

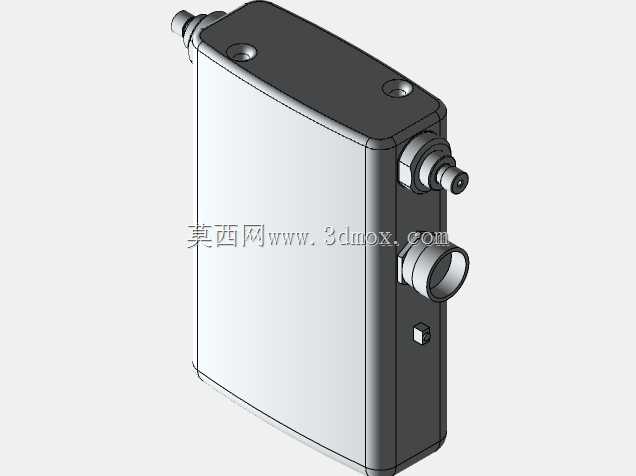

　　这款流量变送单元是过程流体检测系统里的核心配套部件，主要适配同系列的电磁流量检测传感器，在化工、水处理、食品饮料、制药等行业的连续生产流程中，承担流量信号转换、运算输出的关键作用。从结构设计来看，整机采用一体化压铸铝合金外壳做基础承载，外表面做哑光硬质氧化处理，兼顾现场安装的抗磕碰性能与工业环境下的防腐蚀要求，外壳边角做了R3-R5的圆弧过渡，既避免安装维护时的锐边划伤，也能减少现场粉尘、水汽在壳体表面的积留。设备的三个侧向外置接头分别对应电源输入、传感器信号接入、过程信号输出，接头采用标准M12工业连接规格，接口处做了内置密封圈的沉台设计，安装时直接对接配套线缆接头即可达到IP67的防护等级，不需要额外做密封处理，能适应户外管廊、

　　车间露天管线这类有淋水、多尘的安装场景。设备正面的标识区域采用激光蚀刻工艺标注流向指示、接线定义与参数标识，不会因为长期使用出现标识磨损脱落的问题，侧面的调节旋钮做了防滑滚花处理，旋钮与壳体之间设置了密封挡圈，现场调试时不需要打开外壳即可完成量程、输出参数的调整，避免开盖调试带来的粉尘、水汽侵入风险。从安装边界来看，整机的长方体主体结构长宽高尺寸控制在紧凑范围内，安装时既可以通过背部的标准导轨卡扣卡装在控制柜内的DIN导轨上，也可以通过壳体两侧的安装耳片用螺栓直接固定在管线旁的支架上，安装空间仅需要预留比本体尺寸大50mm的操作余量即可，不需要额外预留大的维护空间。内部结构采用分层布局，电源处理板、信号运算板、

　　输出接口板之间通过金属屏蔽罩做物理隔离，避免工业现场的变频设备、强电线路带来的电磁干扰影响测量精度，壳体内部的接线端子采用插拔式设计，后期维护更换部件时不需要重新逐根接线，能大幅缩短现场停机维护的时间。在实际工况应用中，该单元接收来自流量传感器的微弱电极信号，经过内部滤波、放大、运算处理后，转换为标准的4-20mA电流信号或者数字通讯信号上传至PLC或者DCS系统，为生产过程的流量累计、配比控制、异常报警提供准确的测量数据，其宽温域的元器件选型能适应-20℃到60℃的现场环境温度，不管是北方冬季的户外管线还是南方高温高湿的生产车间都能稳定运行。
