润滑油罐盖注塑成型模具结构设计

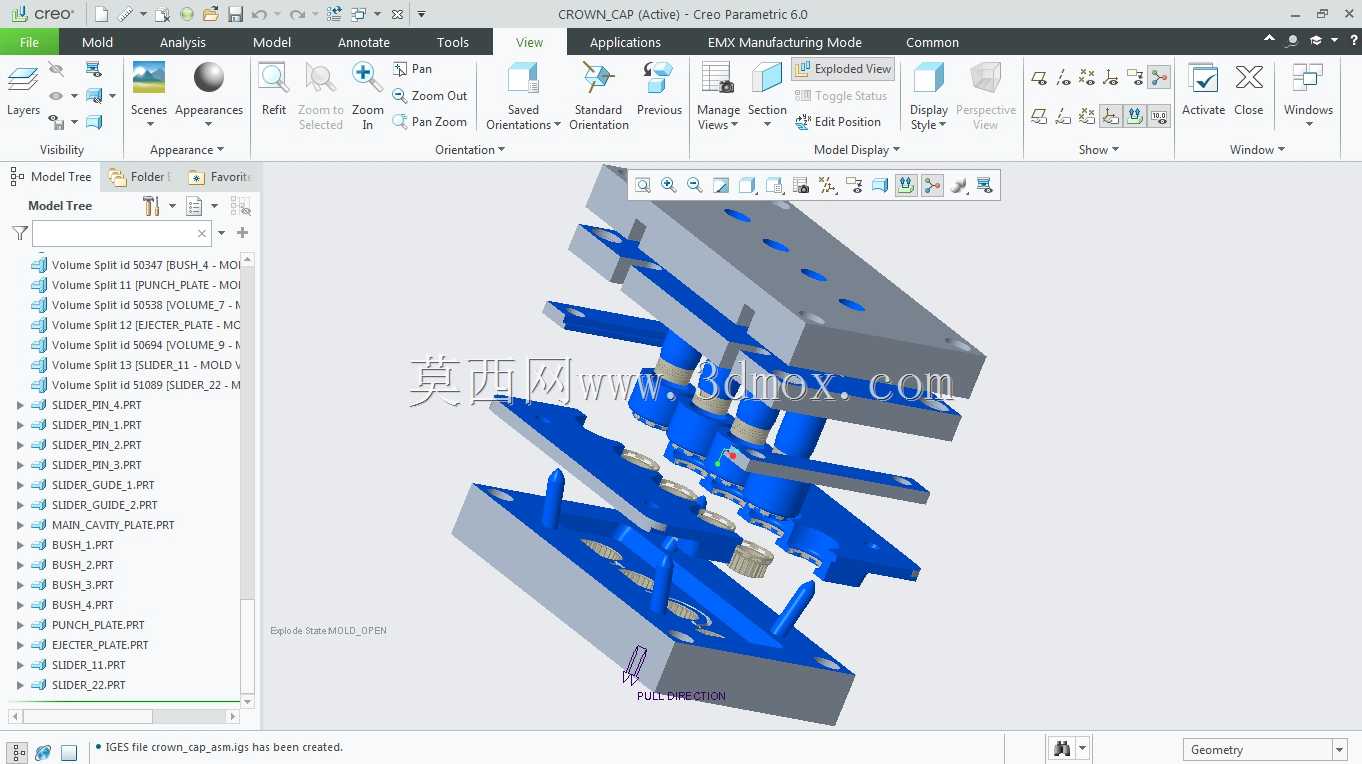

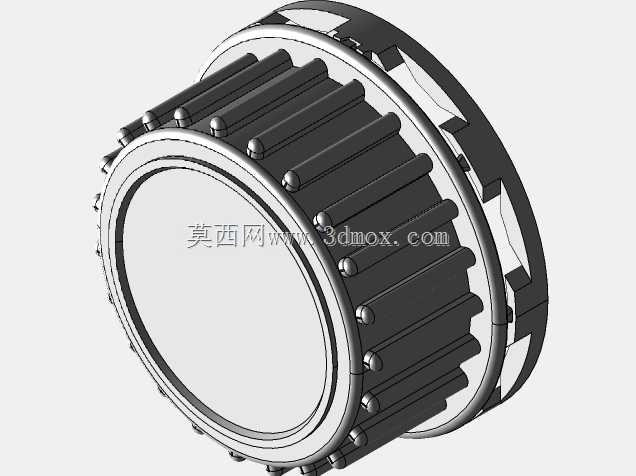

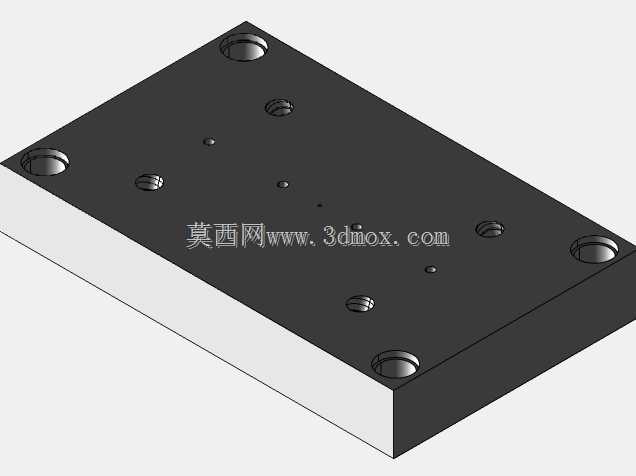

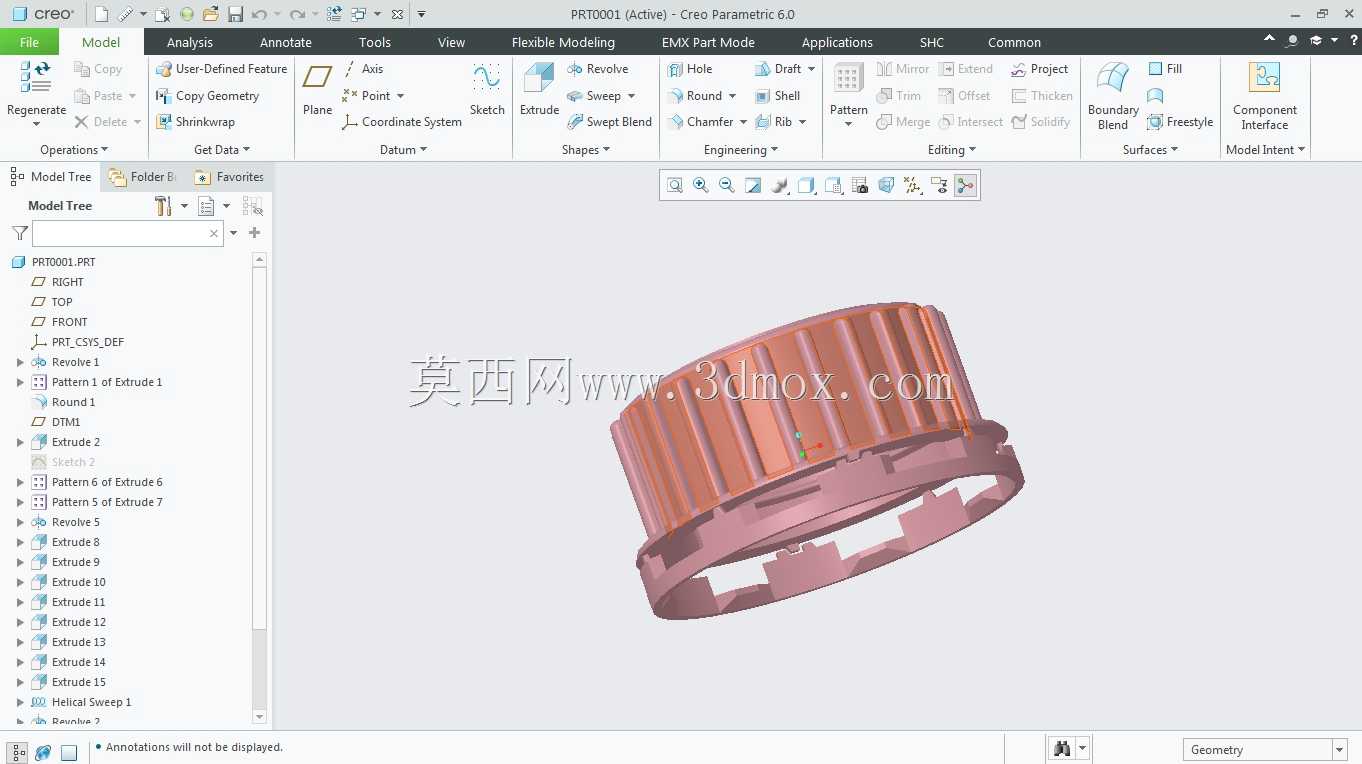

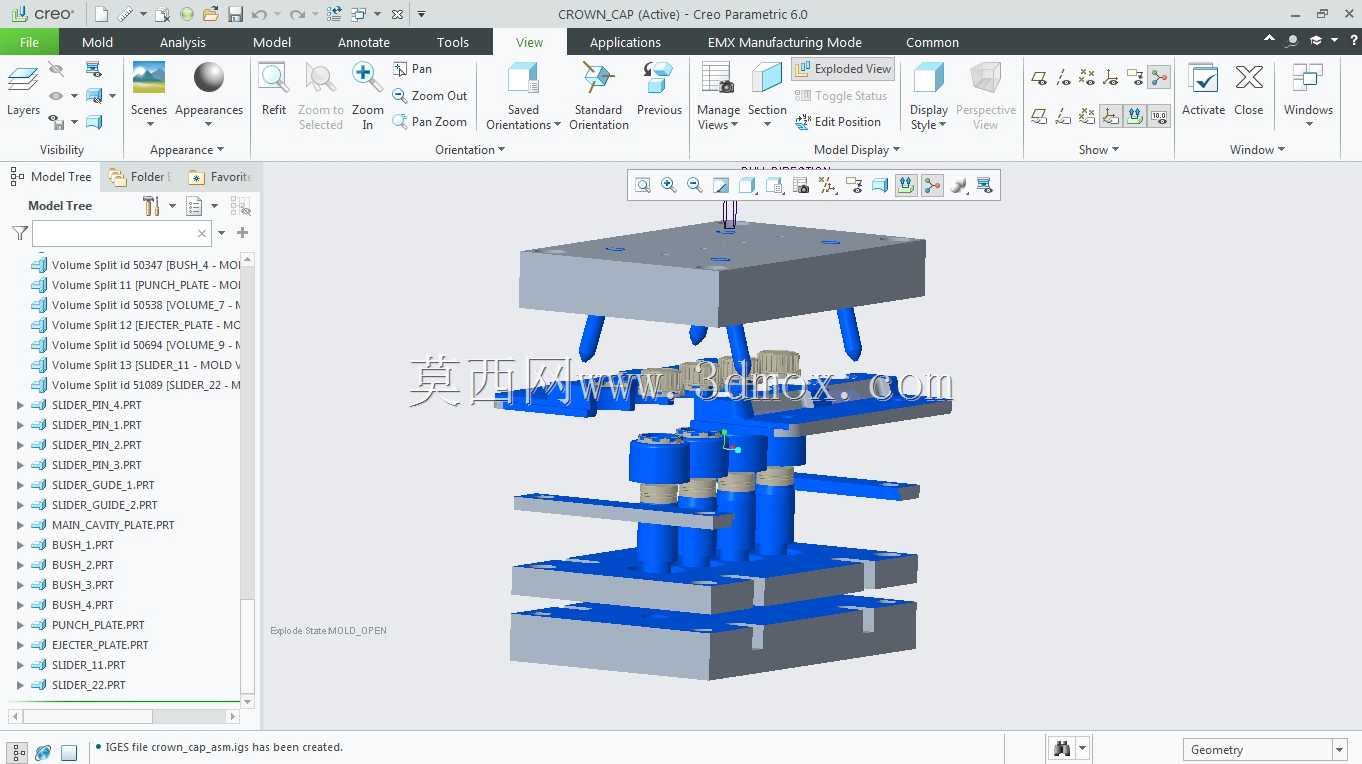

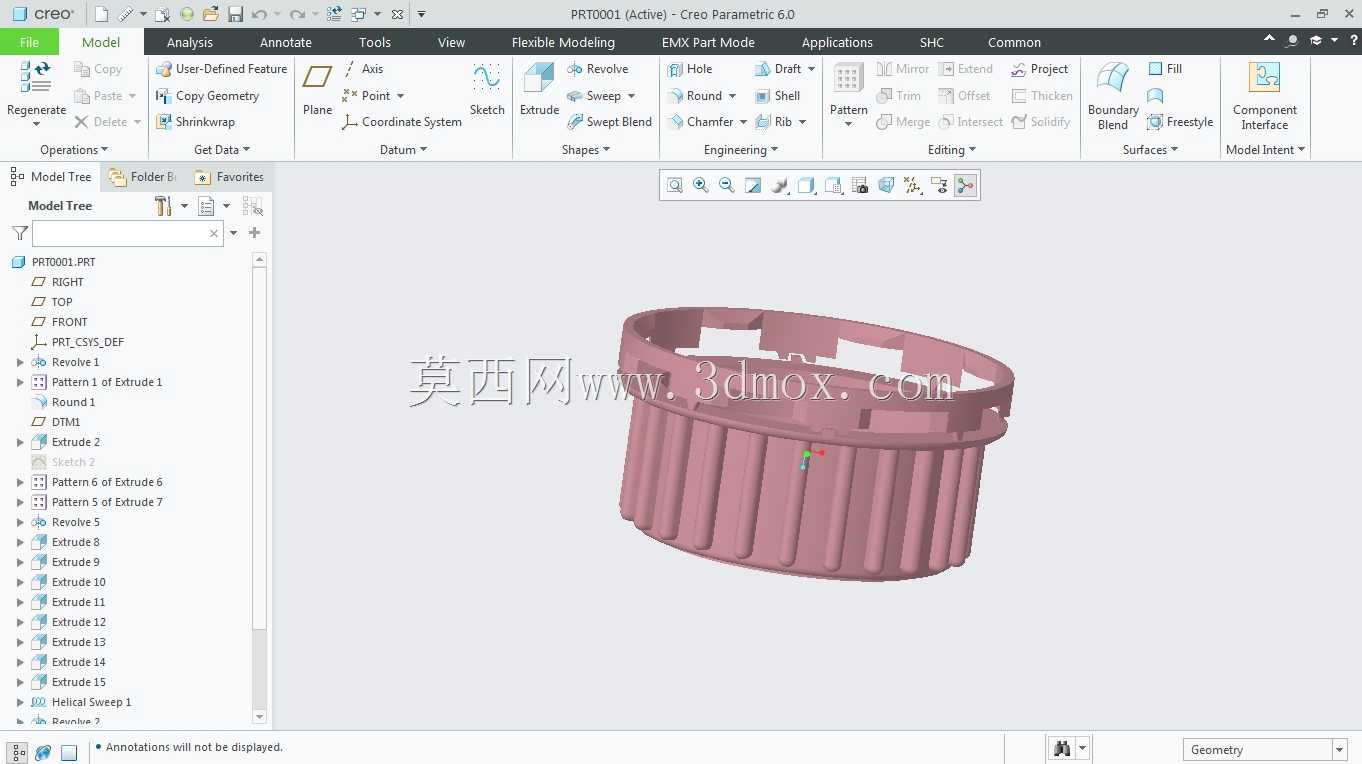

　　这套模具针对润滑油罐盖的批量注塑生产需求开发，适配日常润滑油包装的密封端盖成型场景，这类端盖需要兼顾螺纹配合精度、端面密封平面度以及外壁防滑结构的成型质量，避免后续灌装、储运环节出现渗油、滑牙等问题。整套模具采用多层板叠式结构布局，从进料侧到顶出侧依次排布定模座板、型腔板、型芯固定板、推板、动模座板，各板件之间通过精密导柱导套实现合模导向，导柱配合公差控制在H7/g6区间，合模过程中不会出现错位偏移，保证型腔与型芯的同轴度，避免成型后的罐盖出现壁厚不均、飞边过大的缺陷。模具的型腔部分直接加工在定模板上，对应罐盖的外壁防滑纹路、顶面标识区域都做了整体电火花成型处理，避免镶拼结构留下的拼接痕影响外观质量；

　　型芯部分对应罐盖的内螺纹结构采用了哈夫式滑块抽芯设计，开模过程中先通过边锁完成定动模的初次分型，待主流道凝料拉出后，斜导柱带动两侧哈夫块同步外移，完成螺纹部分的侧向抽芯，避免强制脱模拉伤内螺纹牙型。冷却回路采用随形布局，在型腔、型芯内部都钻设了循环水路，水路距离成型面的距离控制在15-20mm，保证 PP 或 PE 材质充模后能够均匀冷却，将成型周期控制在合理区间，同时减少罐盖因冷却不均产生的翘曲变形，保证端面密封面的平面度要求。顶出机构采用推板结合顶杆的组合方式，推板作用在罐盖的边缘法兰位置，顶杆辅助顶出流道凝料，顶出过程受力均匀，不会在罐盖表面留下明显的顶出痕迹，也不会顶穿薄壁的盖体结构。

　　整套模具的安装边界适配常规160吨规格的卧式注塑机，定位圈直径、浇口套球面半径都匹配对应机型的射嘴参数，码模槽位置符合标准装模尺寸，上机后不需要额外做改装即可直接调试生产，成型过程中润滑剂可均匀覆盖模具滑动配合面，减少导柱、滑块、顶杆的磨损，延长模具整体使用寿命，连续生产状态下可稳定实现单腔多件的高效产出，成型后的罐盖尺寸精度满足包装容器的密封配合要求，不需要额外做二次修整即可直接进入后续的灌装装配工序。
