分体式玻璃瓶吹制成型模具结构

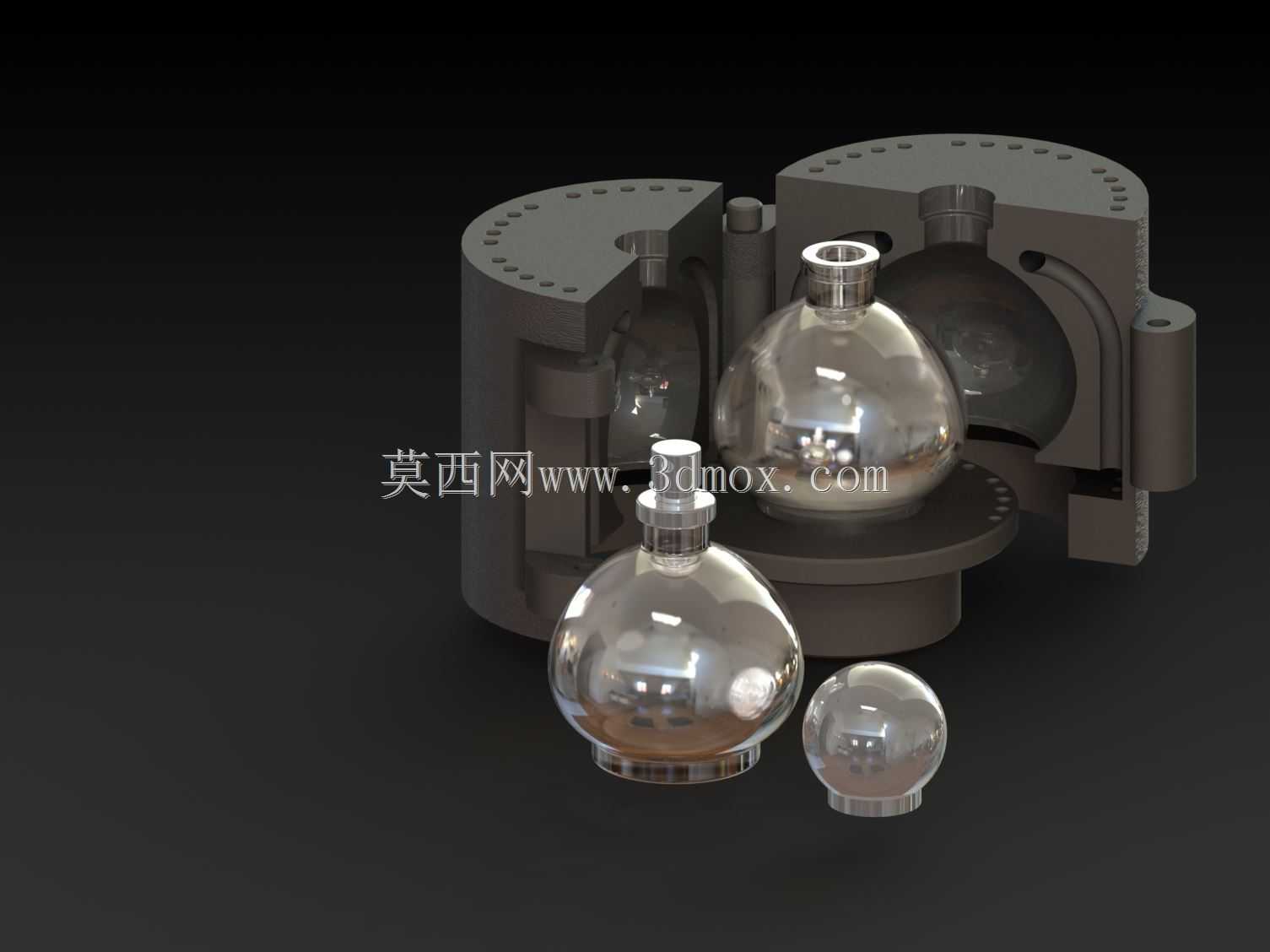

　　这套模具主要应用于日用玻璃制品生产环节，适配行列式制瓶机的吹制成型工位，可完成球形玻璃瓶身、窄口瓶颈的一体成型作业，覆盖日化包装、酒水盛装类玻璃容器的量产加工场景。模具采用哈夫式对开分模结构，沿瓶身最大轮廓面设置分型面，合模后依靠周边均匀布置的定位销孔完成精准对位，避免合模错位导致的瓶身合缝线超差问题，分型面边缘做了0.02mm的研配余量，可在合模预紧力作用下实现密封，防止吹制过程中玻璃液漏料飞边。模具型腔整体按照玻璃瓶外形做等距偏移设计，偏移量匹配玻璃液冷却收缩率，针对球形瓶身的曲面过渡区域，型腔表面做了抛光处理，粗糙度达到Ra0.8，保证吹制后瓶身表面光洁度达标，无需后续额外打磨工序。瓶颈位置单独做了镶件式口模结构，

　　可根据不同瓶口螺纹规格快速更换镶件，无需更换整套模体，适配多规格同瓶型产品的快速换产需求，口模内部做了排气微孔，孔径控制在0.1mm，既可以排出吹制过程中型腔内的残留空气，避免瓶身出现气泡、缺料缺陷，又不会在玻璃表面留下明显痕迹。模体外部设置了多组均匀分布的冷却孔，可接入循环冷却水路，控制模具整体温度在玻璃成型的合理区间，避免局部温度过高导致的瓶身变形、粘模问题，冷却孔的排布距离型腔面保持15mm的均匀间距，保证型腔各区域冷却速率一致，减少瓶身冷却过程中的内应力集中，降低成品开裂概率。模具的安装边界适配常规制瓶机的模架安装尺寸，模体外侧的铰接耳轴与设备开合模机构直接匹配，安装时无需额外制作转接工装，合模行程匹配球形瓶身的脱模距离，

　　开模后瓶身可直接由下方钳瓶机构取出，不会与模腔发生干涉。整套模具的结构设计充分考虑了玻璃量产过程中的连续作业需求，易磨损的口模、底模位置均采用可更换镶件结构，模体主体采用耐热模具钢制作，可承受反复冷热交变的工作环境，延长模具整体使用寿命，减少量产过程中的停机维护频次。
