PET塑料饮用瓶结构及配套注塑模具设计

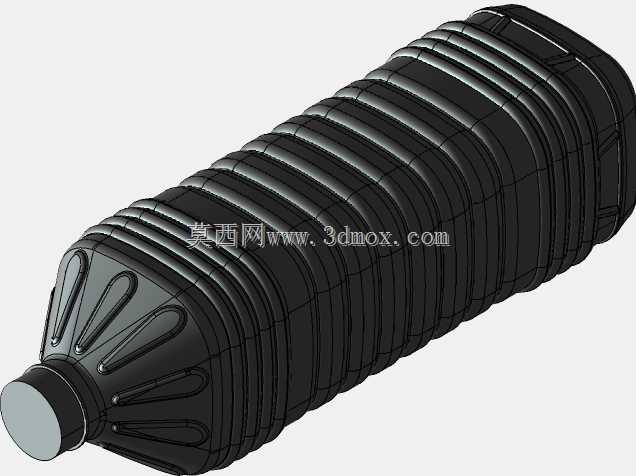

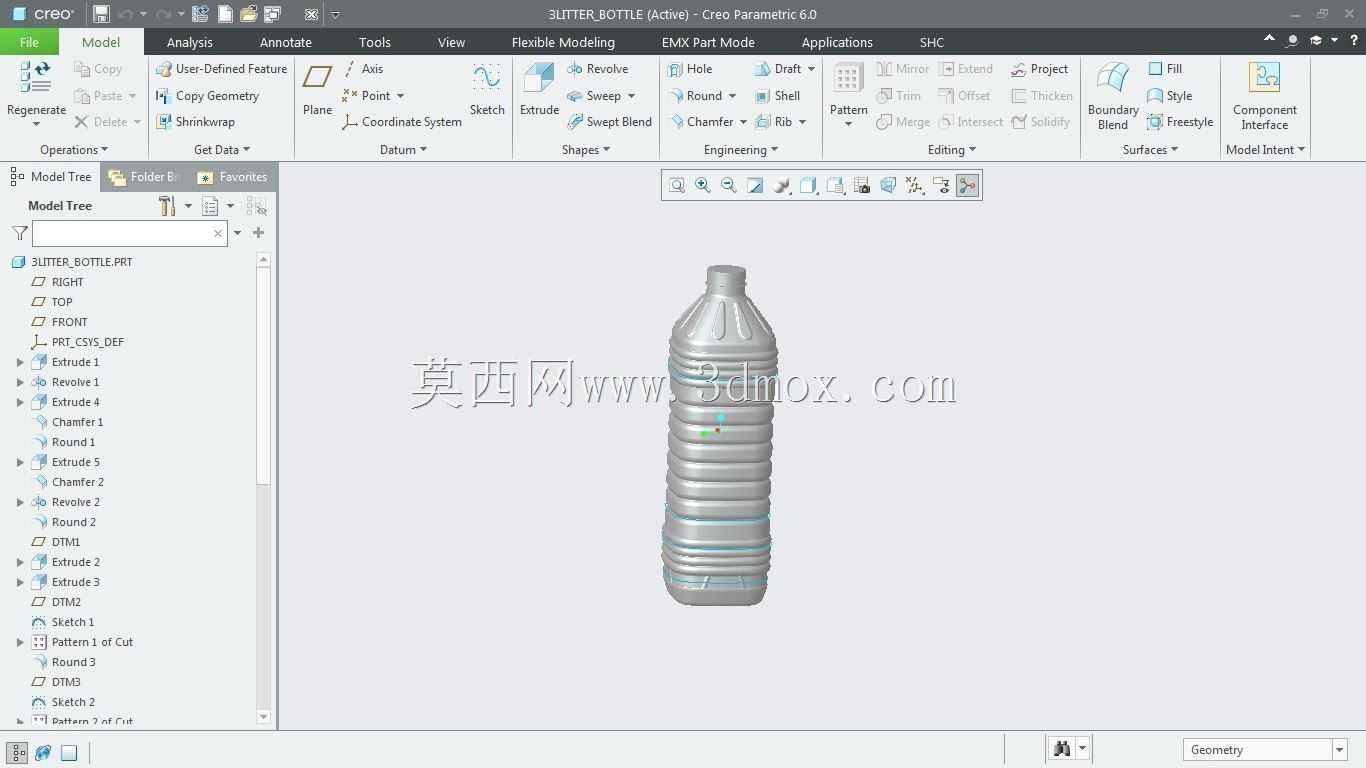

　　日常流通的PET饮用瓶，是快消品包装领域用量极大的中空容器，从常温饮用水、碳酸饮料到低温灌装茶饮，都能见到这类结构的身影，其设计既要满足吹塑成型的工艺要求，也要兼顾灌装、运输、终端握持使用的全流程需求。本次呈现的模型包含瓶体成品结构与对应加工后的模具零件，覆盖从产品结构到成型工装的完整设计链路。瓶身主体采用等距环形加强筋布局，筋条深度控制在0.8-1.2mm区间，既可以避免薄壁瓶身在堆叠、握持时出现凹陷变形，也能在吹塑过程中让型坯壁厚分布更均匀，减少局部薄厚差导致的成型缺陷。瓶口采用标准螺纹接口设计，螺纹牙型为梯形圆角结构，配合密封垫圈可以实现可靠的瓶口密封，同时适配自动化灌装线的旋盖头定位要求，瓶口端面的平整度公差控制在0.

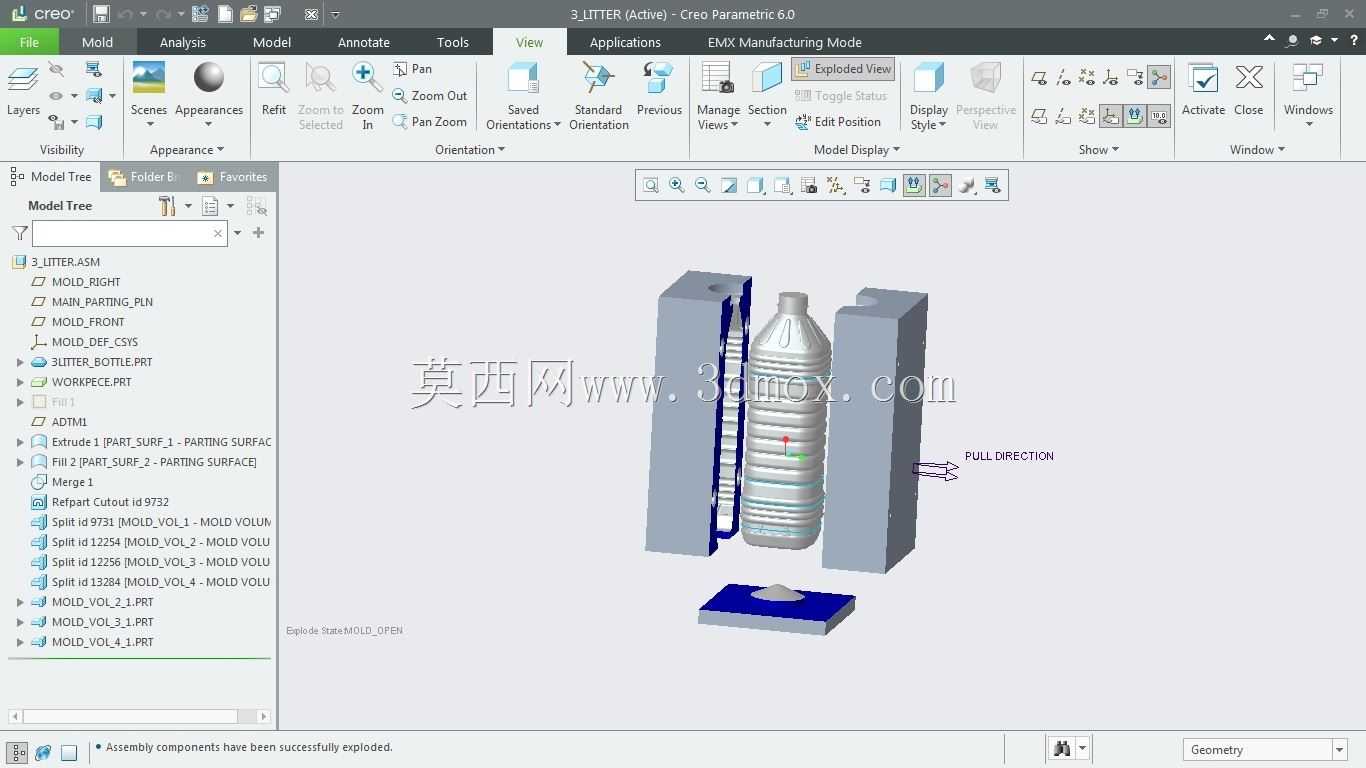

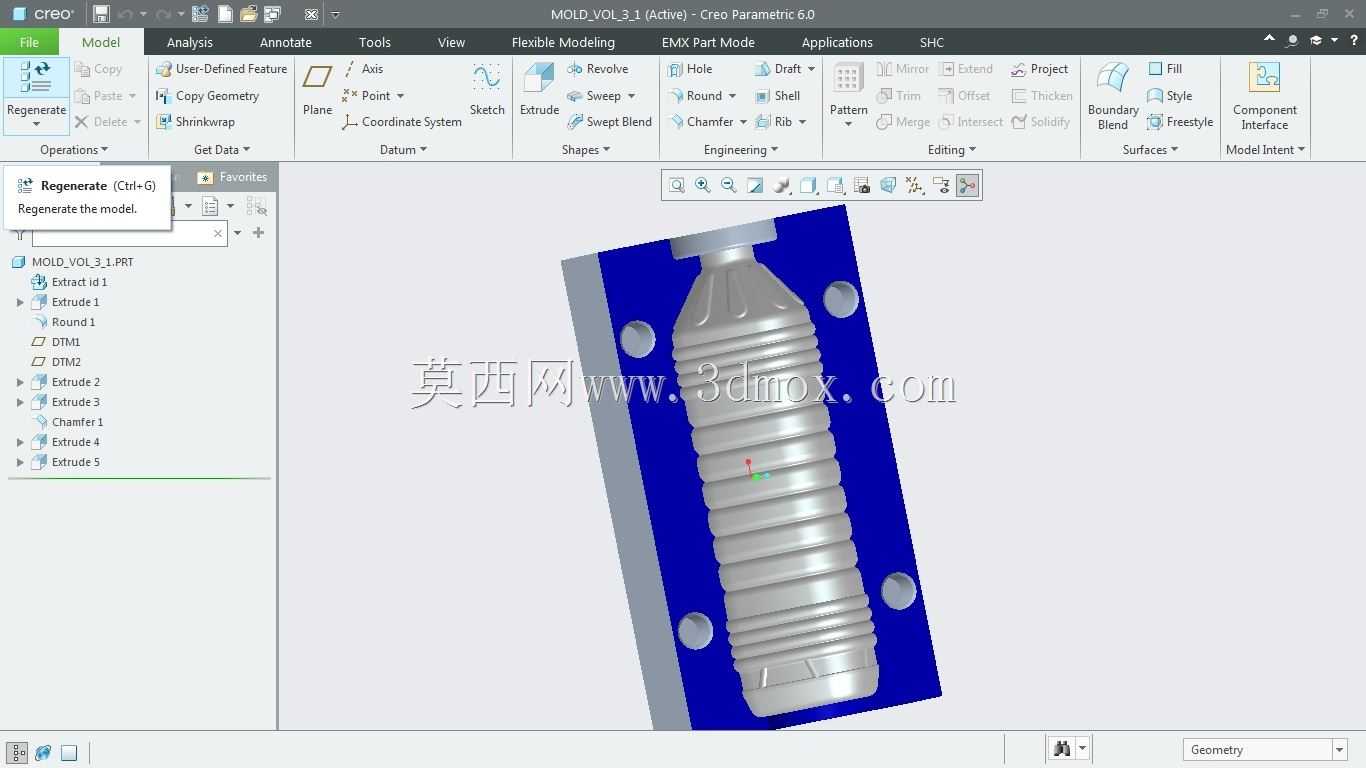

　　1mm以内，避免旋盖后出现渗漏问题。瓶底采用五瓣式内凹结构，这种设计可以提升瓶体垂直堆叠的承载能力，单瓶垂直静载可达到120kg以上，满足多层码垛的运输要求，同时内凹结构可以抵消PET材料低温储存时的收缩应力，避免瓶底凸起导致的放置不稳问题。配套的模具零件包含型腔、型芯、口模、底模等核心成型部件，型腔表面做了镜面抛光处理，抛光粗糙度达到Ra0.2，保证成型后瓶身外表面无划痕、流痕，满足透明PET材质的外观要求。模具的冷却水道采用随形布局，沿着瓶身环形筋条的走向排布，水道距离型腔表面的距离保持在12-15mm，保证吹塑过程中型坯各部位冷却速率一致，减少成型后的收缩变形。模具的合模定位采用锥面配合结构，定位精度控制在0.02mm以内，

　　避免合模错位导致的瓶身合模线凸起，影响外观与握持手感。在实际生产场景中，这套结构适配注拉吹一体成型工艺，瓶体成型周期控制在12秒以内，可适配多数量产型吹塑设备的安装接口，模具的安装模架尺寸符合标准模架规格，不需要额外定制模座即可快速上机调试。瓶身的握持区域做了微弧收腰处理，收腰位置对应成年人手掌握持的高度区间，握持直径控制在66mm，符合人体工程学握持尺寸，单手握持时不会出现滑脱问题。
