五叶螺旋桨成型模具装配结构设计

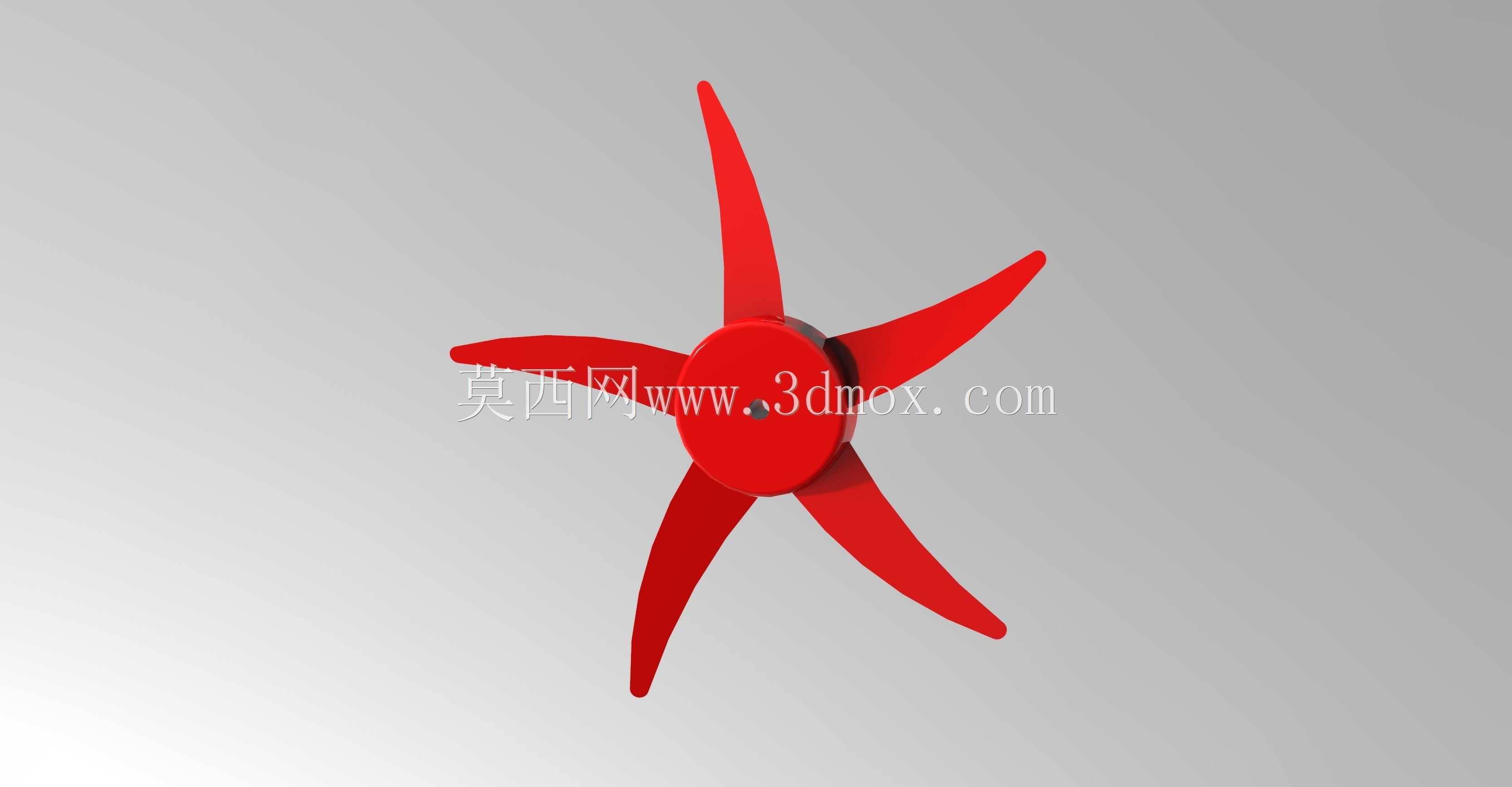

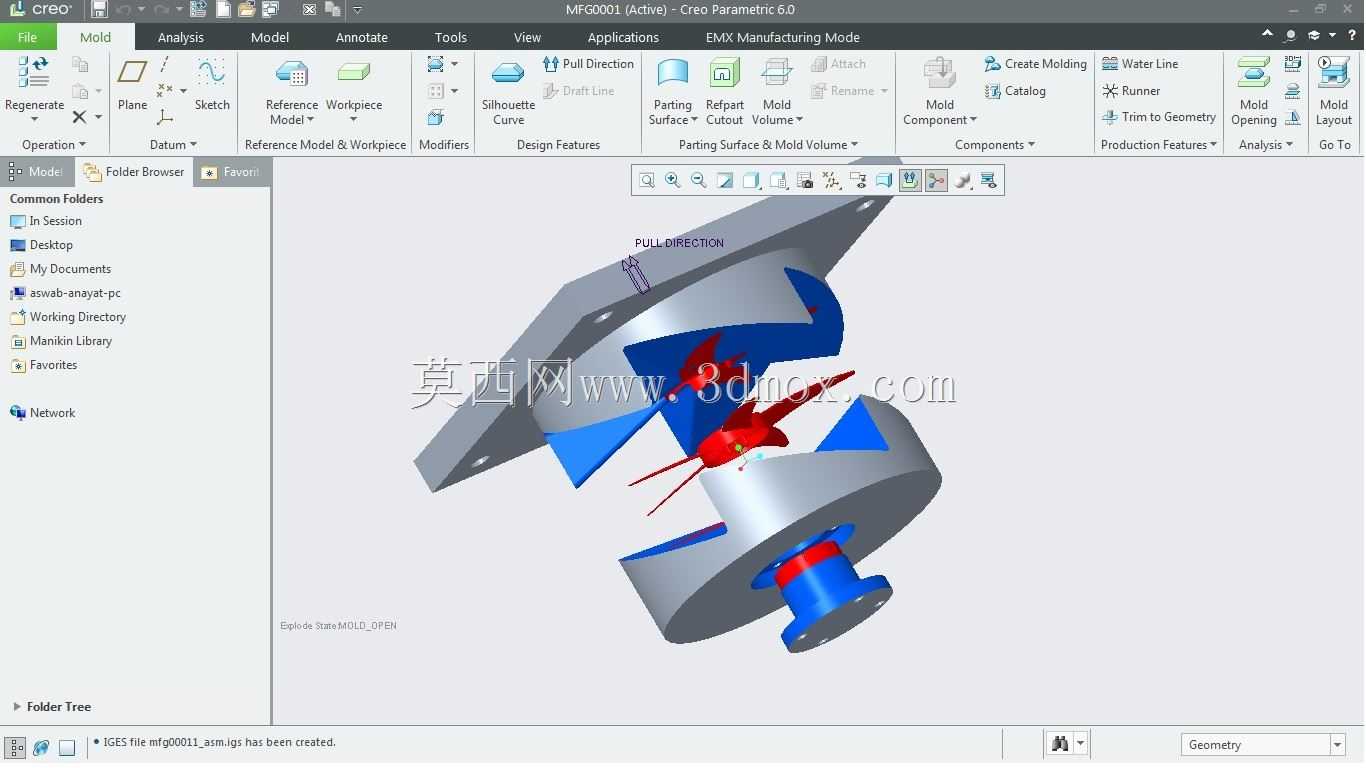

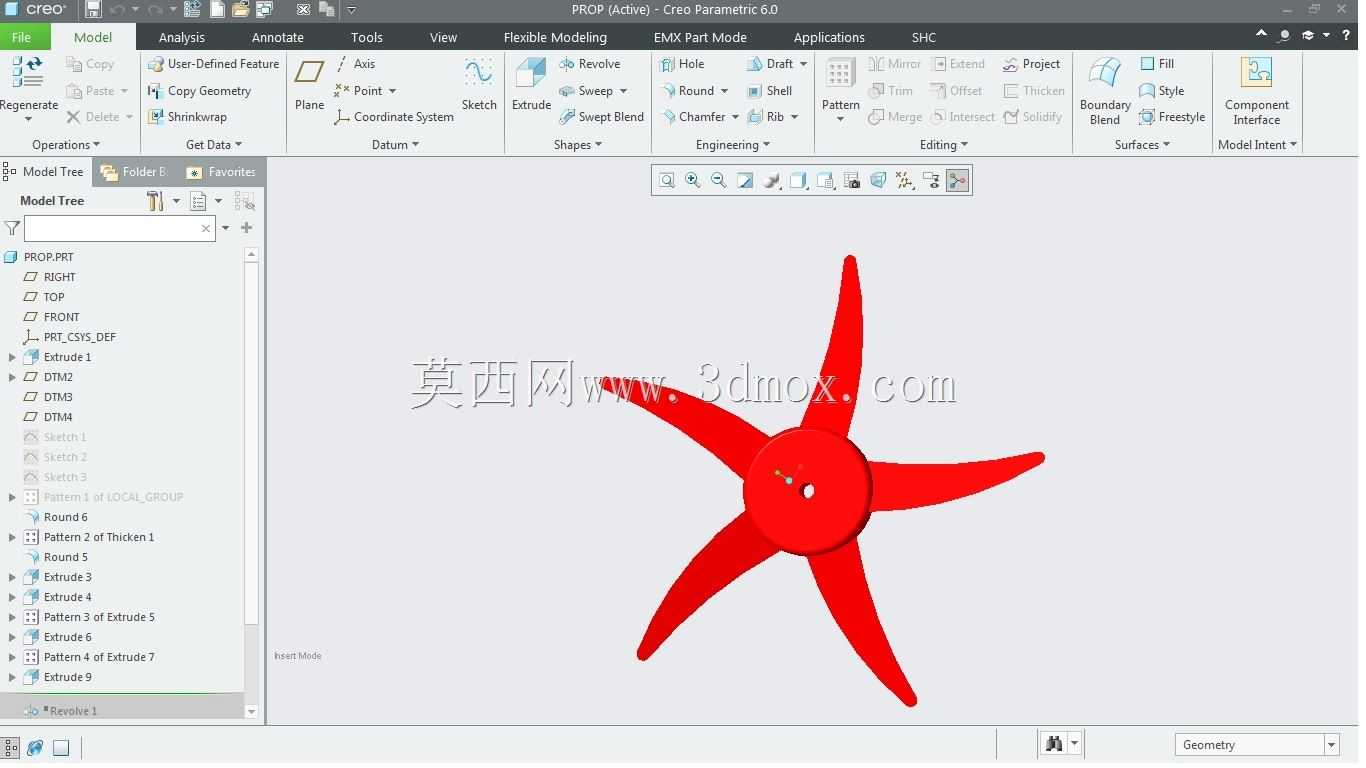

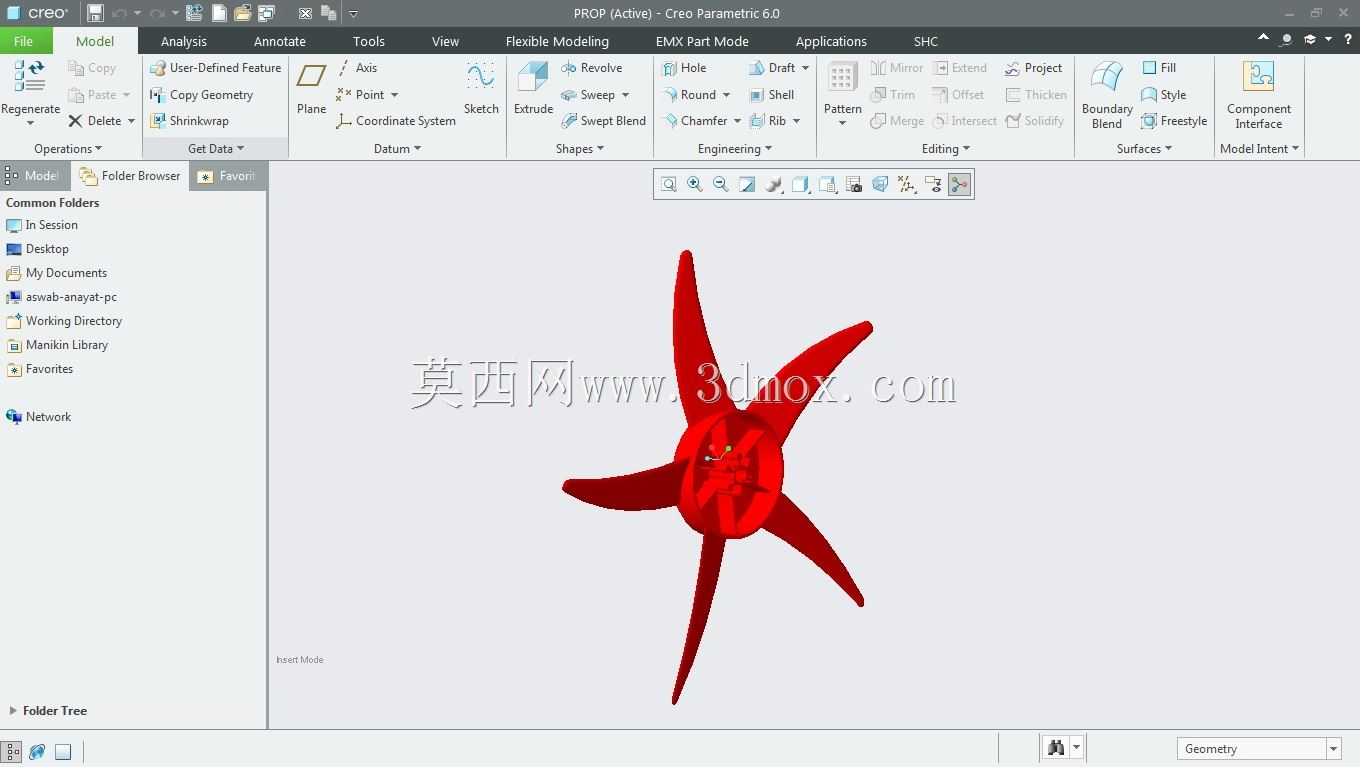

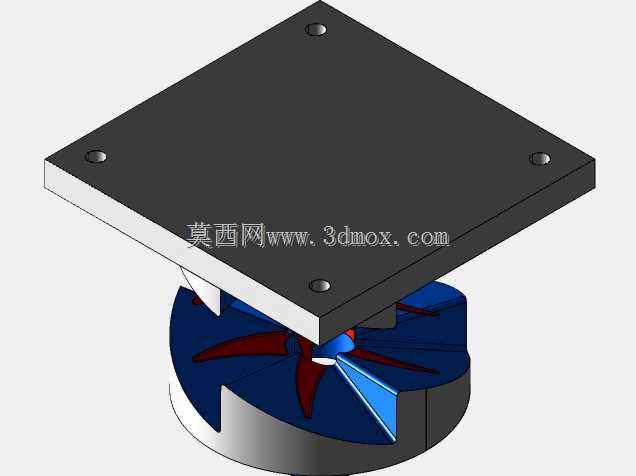

　　这套螺旋桨模具的设计核心围绕曲面类回转零件的成型精度控制展开，在船舶推进配件、小型水下动力装置的配套生产场景中，这类带复杂曲面桨叶的模具直接决定成品桨的水动性能与动平衡表现。设计初期先完成螺旋桨本体的曲面构建，五片等距分布的桨叶采用变截面扭转设计，从桨毂中心向外缘逐渐减薄，每片桨叶的扭转角度沿径向渐变，匹配低转速下的推力输出需求，避免成型后桨叶表面出现流痕、翘曲等影响水阻的缺陷。模具装配结构采用分模面沿桨叶最大轮廓线拆分的方案，模腔部分对应桨毂中心设置定位芯轴，保证成型时桨叶周向分布的位置度误差控制在极小范围内，避免后续成品做动平衡校正时去除过多材料影响结构强度。安装边界上，模架整体适配常规立式注塑设备的装夹尺寸，

　　导柱导套的排布避开桨叶成型区域，合模时的锁模力均匀分布在各片桨叶的分型面位置，防止飞边产生在桨叶的工作曲面区域增加后续打磨工作量。考虑到螺旋桨成品的装配需求，桨毂中心的安装孔在模具中直接做成型芯结构，孔位的同轴度与桨叶的回转中心完全重合，减少后续二次机加工的工序。设计过程中针对桨叶的脱模角度做了反复校核，每片桨叶的曲面脱模斜度沿出模方向渐变，既保证开模时不会拉伤桨叶表面，也不会因斜度过大改变桨叶的原始设计曲面参数。模腔的排气槽开设在每片桨叶的外缘末端位置，对应注塑时熔体最后填充的区域，避免成型时桨叶边缘出现缺料、气泡等缺陷。整套装配结构中还设置了顶出机构，顶杆的排布位置选在桨毂端面与桨叶根部的加强区域，顶出力均匀分散，不会在成品表面留下明显顶出痕迹，同时保证开模后成品能顺利脱离模腔，不会因桨叶曲面的包紧力出现变形。
