50毫升容量罐头成型模具结构设计

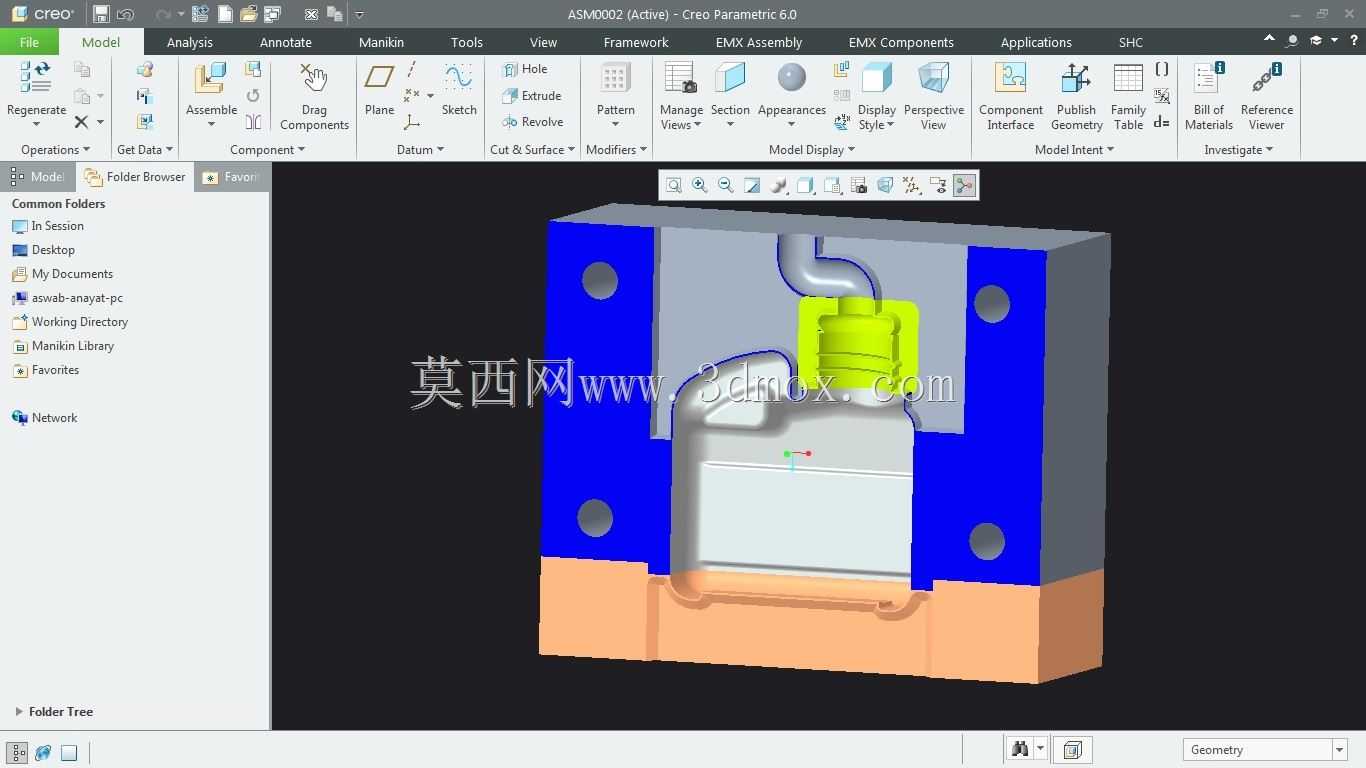

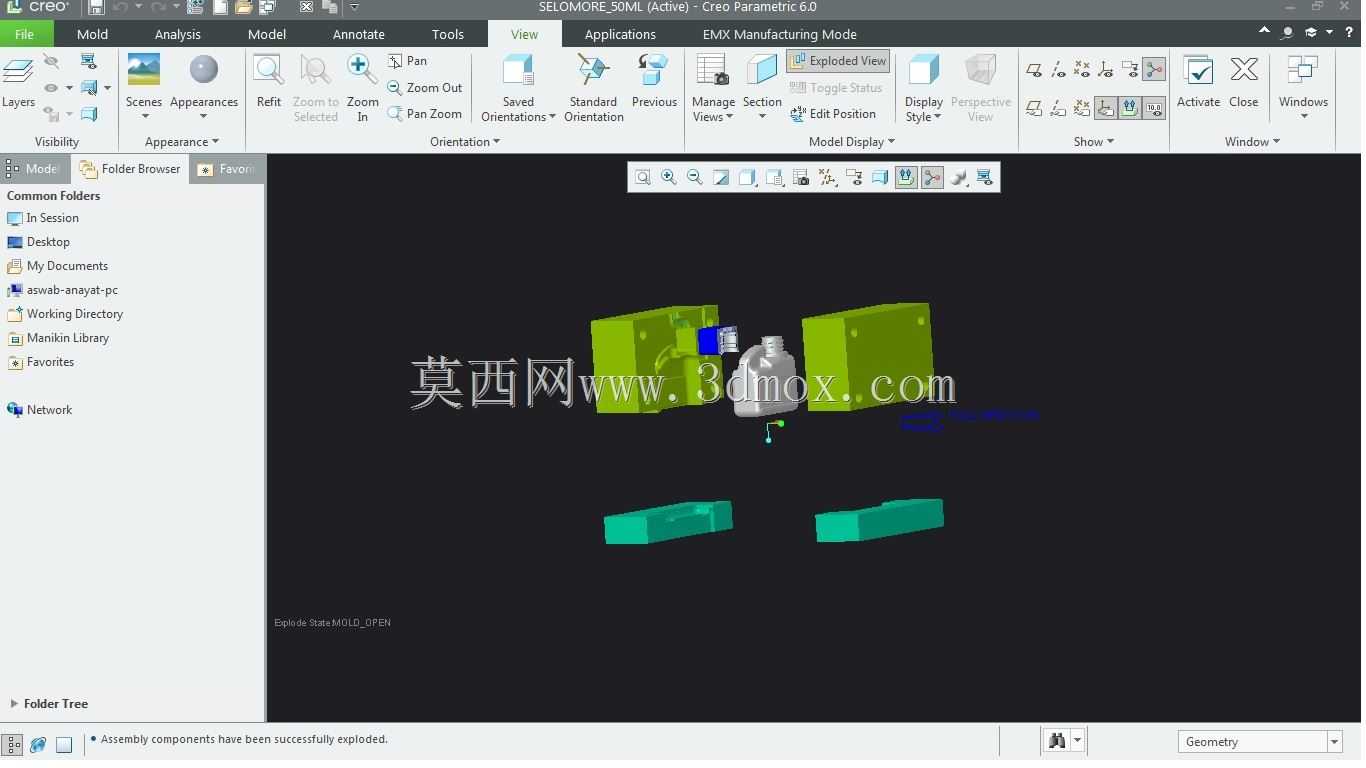

　　这套模具针对小容量金属包装容器的批量成型需求开发，核心适配50毫升规格罐头的壳体冲压与卷边成型工序，在食品快消品包装生产线上可直接对接现有高速冲压设备的安装接口，无需额外改动设备基座的定位孔位。从实际生产场景来看，小容量罐头多用于酱料、辅食、功能饮品的分装，对成型后壳体的壁厚均匀度、卷边密封性有极高要求，一旦出现局部壁厚偏差超过0.02毫米，后续封罐工序就容易出现渗漏问题，直接影响内容物的保质期。设计过程中优先拆分了上下模的成型型腔，将罐头的圆弧过渡区域单独做了镶件处理，避免长期冲压磨损后整体更换模芯带来的成本损耗，同时在合模导向位置加装了耐磨导套，将连续冲压工况下的合模错位量控制在0.01毫米以内，

　　保证每一次冲压成型的壳体尺寸一致性。考虑到生产线连续作业的散热需求，模芯内部预留了循环冷却水道，可直接对接车间现有冷却水循环系统，在高速连续冲压时将模温稳定在合理区间，避免金属坯料因局部温度过高出现粘模、拉伤壳体表面的问题。安装边界上，模架的总厚度、定位销间距完全适配行业通用的200吨开式压力机的装模空间，上下模的合模行程匹配现有生产线的送料节拍，不需要调整送料机械手的运行轨迹即可直接投产。成型型腔的表面做了镜面抛光处理，降低坯料成型时的流动阻力，同时减少成型后壳体表面的划痕，不需要额外做后续抛光工序就能直接进入下一道卷边、封罐流程。模具的卸料结构采用弹性顶料设计，成型完成后可将壳体平稳顶出型腔，避免硬顶造成的壳体变形，

　　顶杆的排布位置避开了罐头壳体的标识印刷区域，防止顶出痕迹影响后续的外观印刷效果。针对50毫升罐头的颈部缩口结构，设计时单独做了分级成型工位，先完成主体壳体的拉伸，再逐步完成颈部缩口，避免一次成型带来的颈部材料堆积、开裂问题，整套结构的成型工序排布经过多轮模拟验证，可将单批次生产的不良率控制在千分之二以内，完全满足快消品包装大规模量产的稳定性要求。
