多孔定位密封垫片结构三维设计

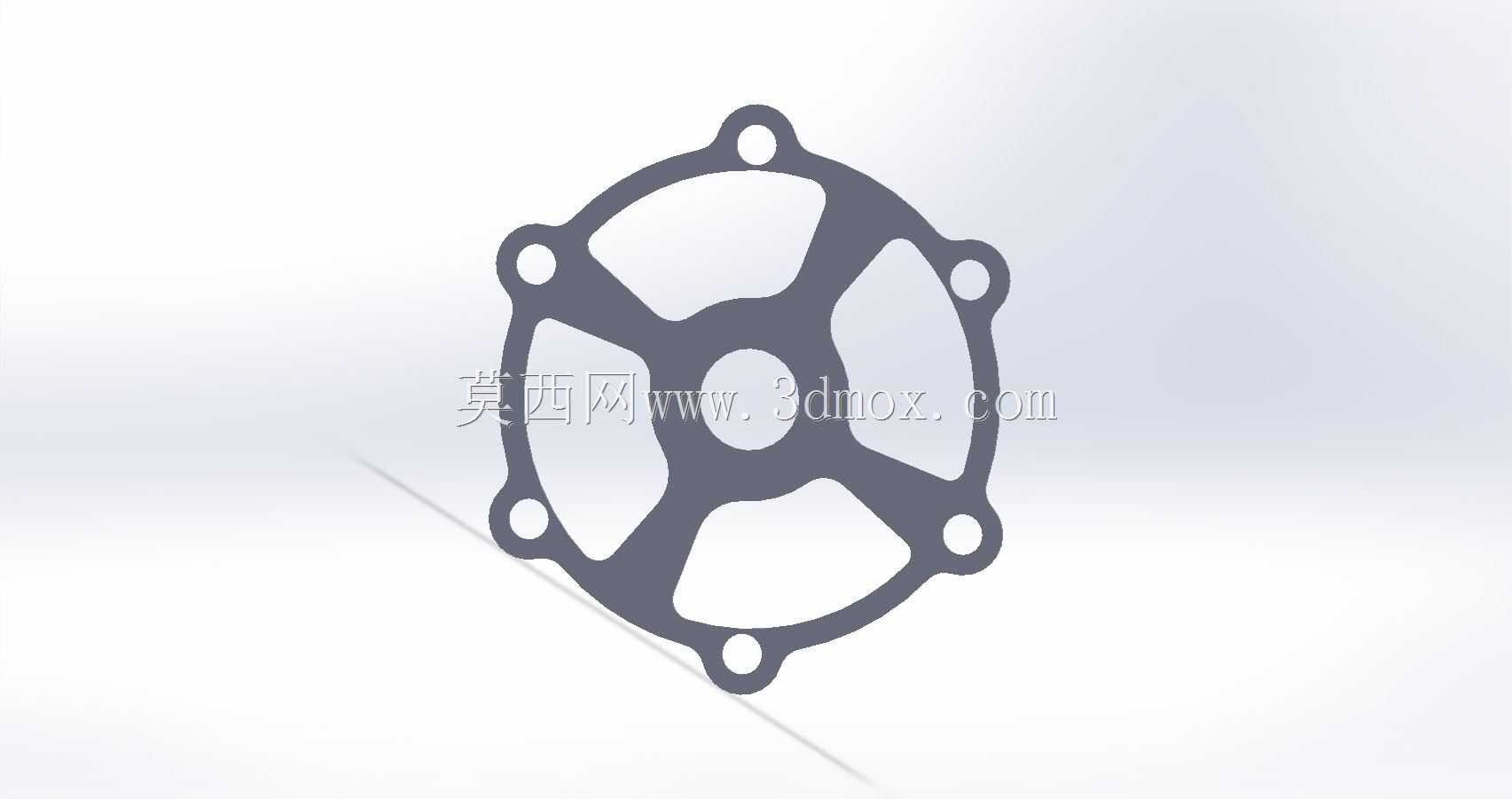

　　这类多孔定位密封垫片主要应用在泵阀、小型动力腔体、气动液压元件的结合面位置，核心作用是填充两个刚性连接面之间的微观间隙，阻断介质泄漏路径，同时通过周向均匀分布的定位孔实现装配时的快速对位，避免垫片在螺栓锁紧过程中出现偏移、褶皱，影响密封效果。从结构设计来看，该垫片采用非对称镂空辐条式主体结构，并非传统整面密封形式，这种设计首先可以大幅降低垫片整体重量，减少密封面的接触面积，在同等螺栓锁紧扭矩下能获得更高的面压，提升密封可靠性；其次镂空区域可以避让腔体内部的凸台、流道结构，避免垫片与腔体内部运动部件发生干涉，同时也能为腔体内部的介质流动预留足够空间，减少流阻。周向分布的8个安装孔位置经过公差匹配设计，

　　孔位与对应连接件的螺栓孔同轴度公差控制在0.1mm以内，装配时螺栓穿过孔位即可完成垫片的初步定位，不需要额外的工装辅助固定，能有效提升装配效率。垫片中心的大尺寸圆孔对应腔体的主轴或者主流道位置，孔边缘做了圆弧过渡处理，避免应力集中导致的垫片在长期受压后出现开裂问题。在安装边界方面，该垫片的外轮廓为类圆形，最大外圆尺寸适配对应腔体的密封槽内径，安装时垫片完全嵌入密封槽内，不会出现外边缘突出密封面的情况，密封面的有效压紧区域覆盖所有连接螺栓的压力传导范围，保证每个螺栓周边的密封面压力均匀分布，不会出现局部压力不足导致的泄漏。设计过程中需要重点匹配密封面的平面度参数，针对不同的密封介质，垫片的厚度可以根据实际工况调整，

　　常规工况下厚度选取1.5mm即可满足0-1.6MPa压力范围内的静密封需求，如果是存在一定冲击振动的工况，可以适当增加垫片厚度，提升其补偿密封面形位误差的能力。另外这种辐条式结构的垫片相比整面垫片，在温度变化较大的工况下，热胀冷缩的变形量可以通过镂空区域释放，不会因为整体热变形导致垫片局部起皱，破坏密封面的连续性，在小型内燃机、气动马达、液压泵的端盖密封场景中，这类结构的垫片已经有非常成熟的应用，相比传统纸质垫片、橡胶垫片，这种结构配合对应的密封材质，使用寿命能提升3倍以上，同时装配容错率更高，对操作人员的装配技能要求更低。
