UNF异形多腔油路集成阀块结构设计

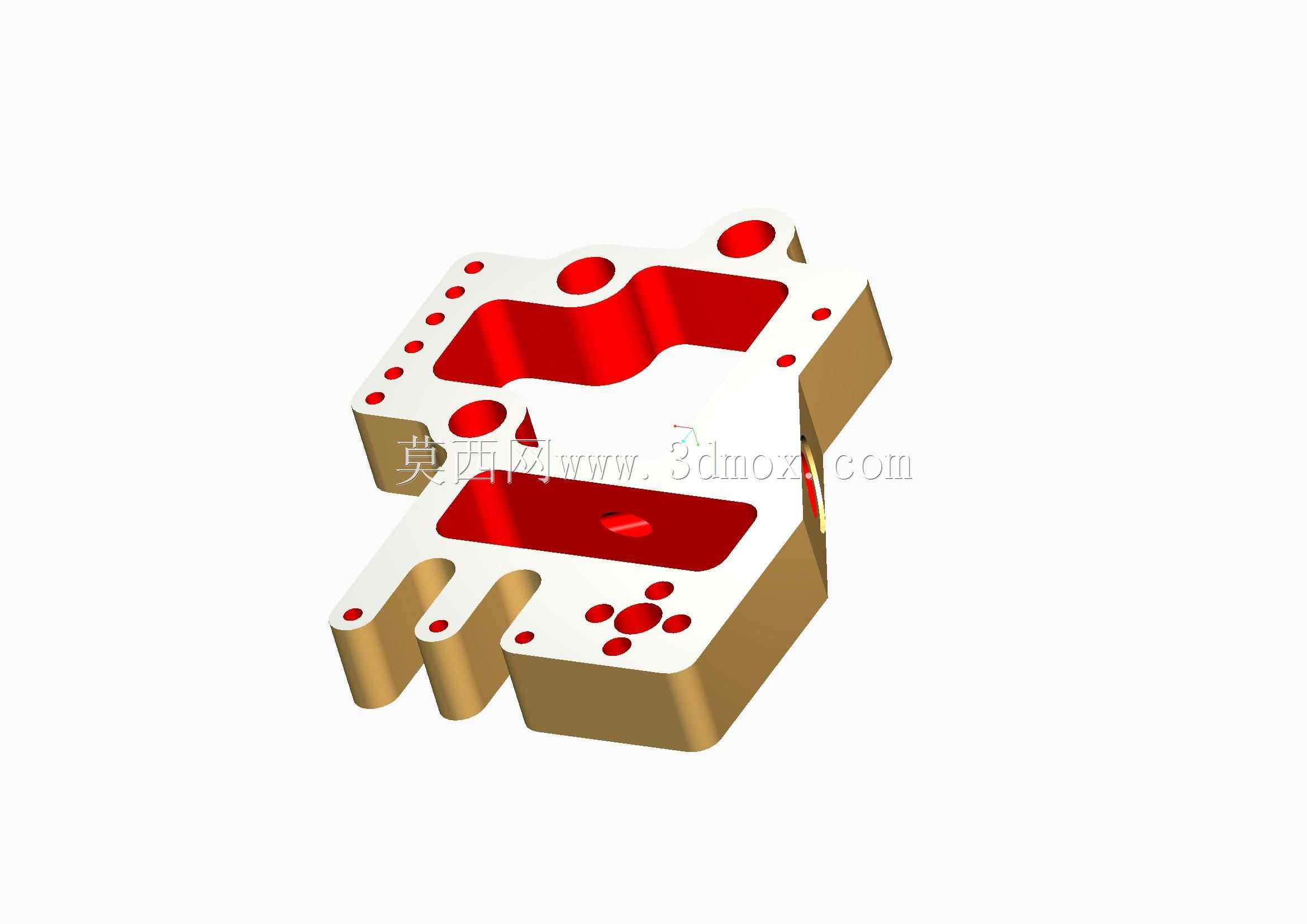

　　这款异形多腔结构件是液压系统中常见的油路集成承载部件，在中小型液压站、工程机械液压控制回路、机床液压夹紧单元中都有广泛应用，核心作用是将原本分散布置的多个液压阀件、油路通道整合在单一金属块体上，替代传统的管路连接方案，大幅减少管路接头带来的泄漏风险，同时压缩整个液压控制单元的安装空间。从结构设计逻辑来看，整个块体采用上下分层的腔体布局，上层开设的大尺寸通腔主要用于安置插装式溢流阀、单向阀等通径较大的液压元件，腔体边缘的沉孔结构是为了匹配阀件安装时的密封圈定位需求，避免装配后出现高压油渗漏的问题；下层的两个独立长腔分别对应进油与回油的主通道，腔体之间的壁厚经过严格校核，在35MPa额定工作压力下不会出现腔体变形或者互通窜油的故障。

　　块体表面分布的多组不同孔径的安装孔，分为三类功能：大直径通孔是流体的通流孔，直接连通各个阀件的工作油口；中等直径的螺纹孔用于阀件的紧固安装，孔深按照螺纹啮合长度不小于1.5倍螺纹直径设计，保证高压工况下阀件不会被油压顶出；小直径的定位销孔用于块体与安装基座的定位，保证装配时的位置精度。设计过程中优先考虑了流体的流道平顺性，所有流道的转角位置都做了圆弧过渡处理，避免直角拐角造成的液压油局部涡流、压力损失过大的问题，同时减少长期通油时流道壁面的气蚀损伤。外形上的凸台与凹槽结构并非装饰设计，两侧的凸台结构是为了预留安装时的扳手操作空间，避免相邻阀件装配时出现工具干涉；底部的凹槽结构是与安装基座配合的定位止口，

　　安装时可以快速卡入基座的定位台阶，减少装配时的找正时间。安装边界方面，块体的整体长宽尺寸按照标准液压阀组的安装间距设计，所有安装孔的孔位坐标都符合液压元件的通用安装规范，可以直接替换同规格的标准油路块，不需要对原有安装基座做二次加工；块体的厚度方向预留了足够的流道加工余量，深孔加工时不会出现钻穿外壁的问题，同时也为后续的工艺孔封堵预留了足够的螺纹啮合长度。这类集成阀块在实际使用中，相比传统的管式连接结构，能减少70%以上的管路接头数量，整个液压单元的装配时间可以缩短一半，后期维护时只需要拆卸对应阀件即可，不需要拆解整个管路系统，在批量生产的液压设备中应用性价比极高。
