异形多孔密封垫片结构设计方案

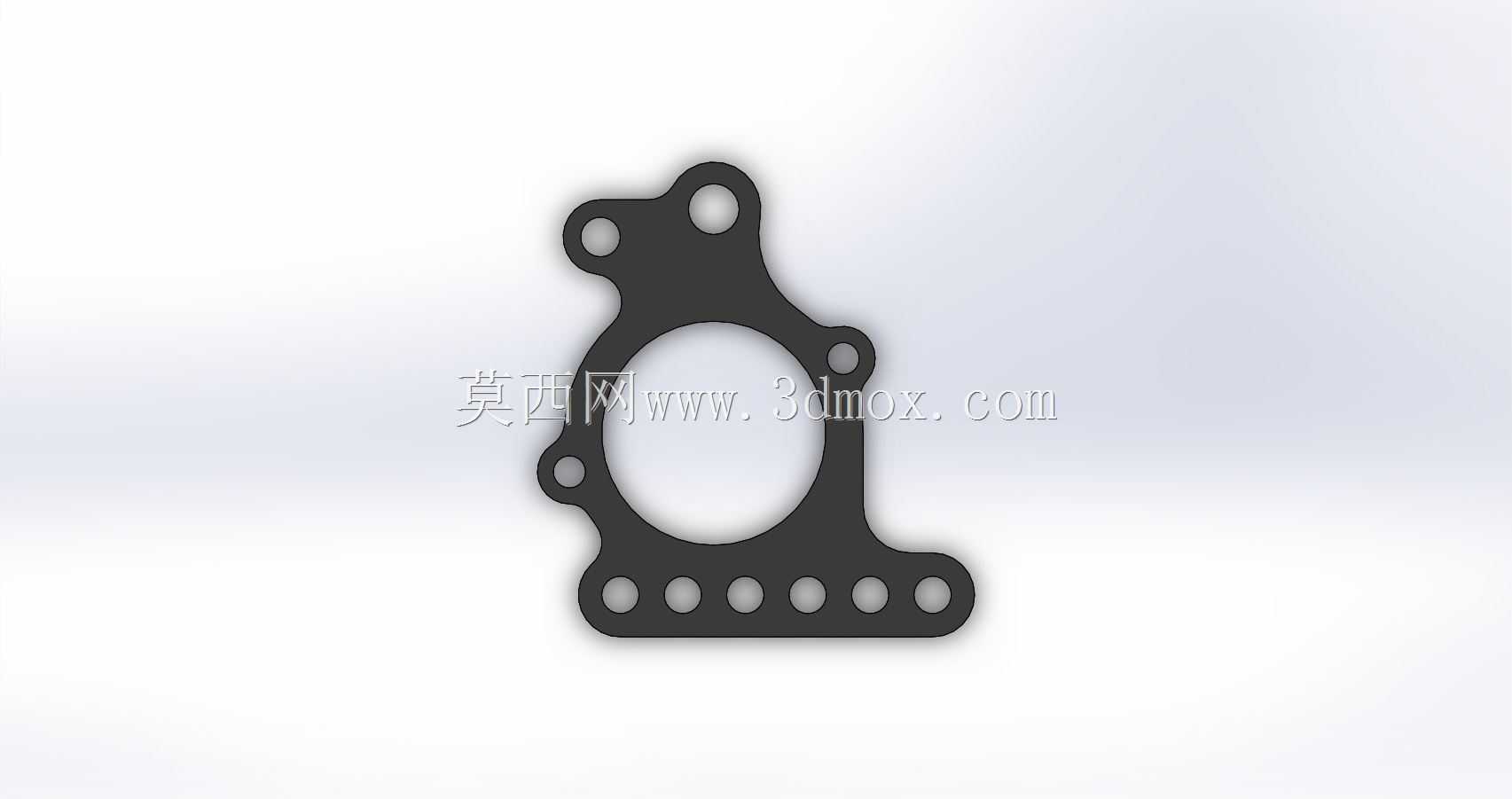

　　这类异形多孔密封垫片主要应用在小排量内燃机的化油器与缸体连接位、小型气动控制阀组的接合面，也可适配部分微型泵类的腔体密封场景，核心作用是填充两个刚性接合面之间的微观凹凸间隙，阻断流体、气体的泄漏路径，同时兼顾一定的振动缓冲作用，避免刚性连接件在长期振动工况下出现松动磨损。从结构设计逻辑来看，整个垫片的轮廓完全匹配对接部件的接合面边界，中间的大尺寸通孔是主介质流通通道，设计时会比对接部件的通径单边预留0.2-0.3mm的余量，避免垫片伸入流道造成介质流阻增大，也防止安装时孔位错位遮挡通径。周边分布的多个小孔分为两类，一类是螺栓过孔，孔径比配套螺栓公称直径大0.5mm，既保证安装时的对位容错空间，

　　又不会因为孔位过大导致密封面有效压紧宽度不足；另一类是定位小孔，与对接部件上的定位销精准配合，安装时先穿定位销再拧螺栓，能完全避免垫片装偏、移位的问题，底部一排等距排布的小孔是辅助流道对应的避让孔，对应部件上的小型气路或油路通道，保证各支路介质正常流通。设计时的安装边界需要严格匹配对接件的法兰面尺寸，垫片外轮廓不能超出法兰面的外边缘，否则会出现局部压不紧的情况，内孔的位置度公差控制在0.1mm以内，保证所有孔位与对接件完全对齐。密封筋的设计沿着所有通流孔的周边布置，压紧后密封筋处的压应力比平面区域高30%左右，能在较低的螺栓预紧力下实现可靠密封，同时减少垫片整体的蠕变松弛量，延长使用寿命。垫片的厚度根据工况压力选择，常规低压气动、

　　燃油工况选用0.8mm厚度的板材，高压油路场景则选用1.2mm厚度的耐油板材，厚度公差控制在±0.05mm，保证整个接合面的压紧力均匀分布，不会出现局部压溃或者密封失效的问题。在建模过程中，所有轮廓的圆角过渡都做了平滑处理，没有尖锐的直角转角，避免冲压加工时出现应力集中导致垫片开裂，也能减少安装时尖角刮伤对接件的密封面。这类垫片在实际装配时不需要额外涂密封胶，依靠自身的压缩变形就能实现密封，后期维护拆卸时也不会在接合面残留胶层，清理维护更加便捷，适合批量装配的量产设备使用。
