C型勾式操作手柄机械结构设计

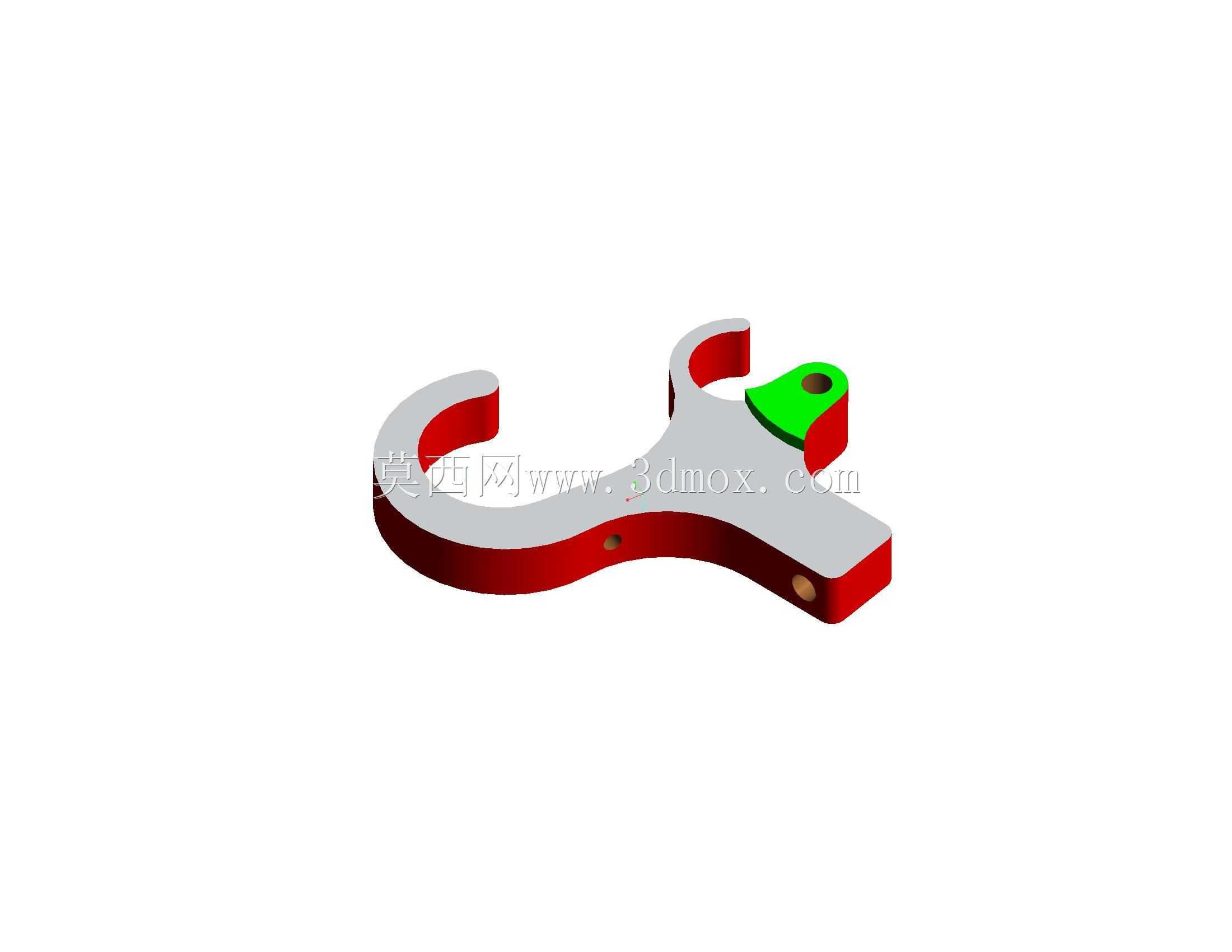

　　这类勾式操作手柄常应用在工装夹具、小型锁紧机构、工位器具的快锁操作场景中，区别于直柄式操作件，其自带的C型勾头结构可直接卡入配套的锁销或定位柱，无需额外搭配锁扣零件，扳动过程中即可同步完成锁紧与解锁动作，在需要频繁开合的检具、工位周转架、小型设备舱门结构中应用十分广泛。从结构设计逻辑来看，该手柄采用一体化弯折成型的主体结构，主体承力段做了等厚度的平直设计，握持边缘做了圆弧过渡处理，避免操作时硌手，同时在主体上预留了两个沉头安装孔，可直接通过紧固件将手柄铰接在安装基座上，铰接位的孔位做了同轴度公差约束，保证扳动过程无卡滞。勾头部分的内圆弧尺寸匹配常用的标准圆柱锁销直径，勾头的咬合深度经过受力校核，在常规操作力下不会出现脱钩情况，

　　同时勾头端部做了小角度导入倒角，对准锁销时无需刻意对位即可顺利滑入卡合。手柄末端的凸起定位块上预留了定位孔，当手柄扳动到锁紧工位时，该孔位可与基座上的弹性定位销配合，实现锁紧状态的位置保持，避免设备运行过程中受振动影响出现手柄松脱移位的问题。从安装边界来看，该手柄的铰接中心到勾头咬合面的距离经过力臂优化，既保证了操作时的锁紧力矩足够，又不会因为力臂过长导致手柄整体占用空间过大，适配安装基座的厚度范围覆盖常用的薄板到中厚板结构件，安装时仅需在基座上加工对应位置的铰接孔与定位销孔即可完成装配，无需额外加工复杂的配合型面。主体结构的截面尺寸经过受力验算，可承受常规手工操作的扳动力而不出现塑性变形，

　　表面的不同色标区域可用于区分操作工位的锁紧与解锁状态，方便现场操作人员快速识别手柄当前位置，在流水线工位、设备检修门、快换工装的操作场景中，这种集成卡合功能的手柄能有效减少零件数量，降低装配复杂度，同时提升操作的便捷性，相比分体式的手柄加锁扣结构，一体化的结构也减少了故障点，长期使用过程中无需频繁维护更换小零件。
