多边形带孔槽类机械曲线零件结构设计

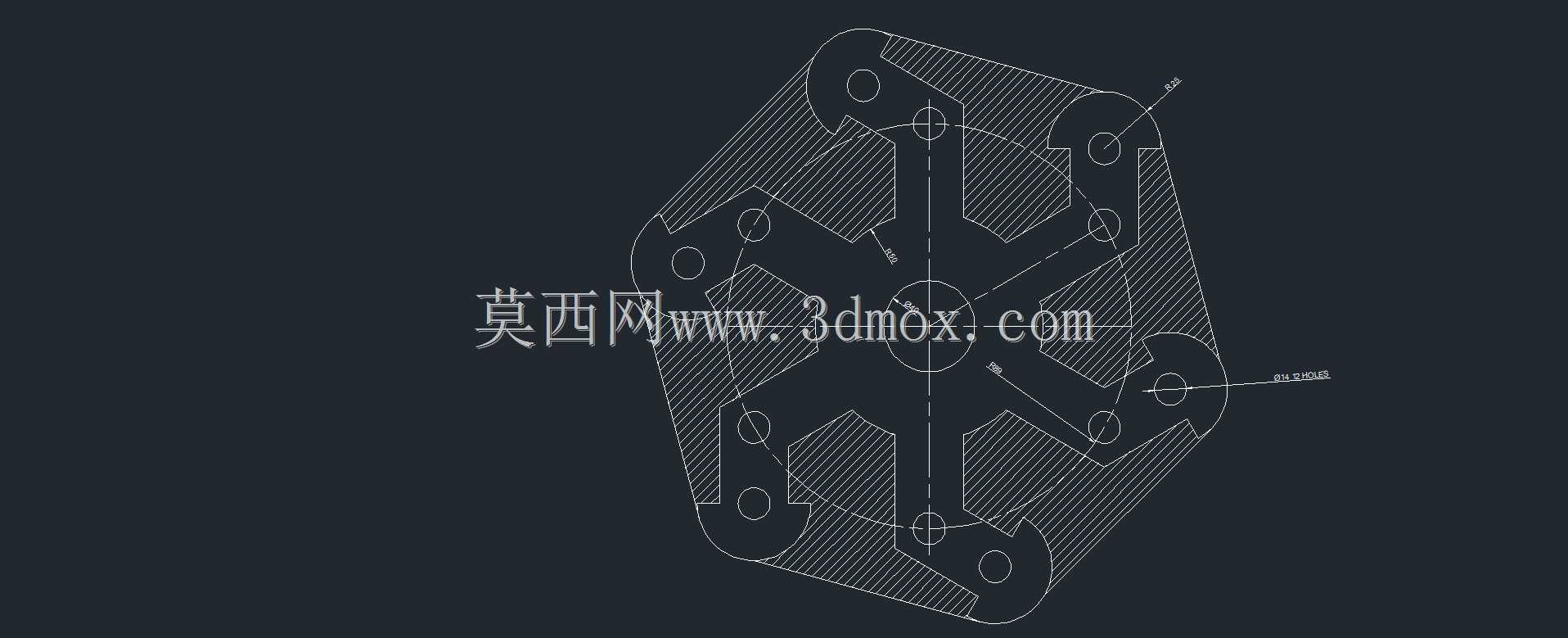

　　这类多边形轮廓带放射状槽孔的曲线类零件，常应用在间歇传动机构、分度定位组件以及工装夹具的定位端，在自动化装配线的转位工位、包装机械的送料分度单元中十分常见，依靠轮廓上均匀分布的销孔与放射槽实现精准的步进定位，配合驱动销完成固定角度的间歇转动，能在高速运转工况下保持稳定的定位精度，避免传动过程中的窜动偏差。从结构设计逻辑来看，外轮廓采用非等径的多边形曲线，是为了在有限安装空间内最大化布置定位销孔，同时让零件在转动过程中与周边限位块形成顺滑的过渡配合，减少棱角位置的应力集中，放射状的通槽一方面是为了减轻零件自身重量，降低转动惯量，让驱动端的负载更小，启停响应速度更快，另一方面槽道可以作为传动销的滑动轨道，控制转动过程中的行程轨迹，

　　保证每次转动的角度误差控制在允许范围内。零件上分布的多组圆孔分为两类，一类是沿外轮廓均匀布置的定位销孔，孔径与配套的圆柱销采用过渡配合，安装后销子不会出现松脱，另一类是中心位置的基准孔，用于和传动轴配合安装，孔的公差带选用H7级，保证与轴的同轴度要求，安装时以中心孔为定位基准，找正外轮廓的跳动量后再锁紧固定件，能有效降低装配后的动平衡偏差。在安装边界上，这类零件的最大外切圆直径需要适配安装腔体的内部空间，预留至少2mm的安全间隙，避免转动过程中与腔体内壁发生刮擦，零件的厚度需要根据传递的扭矩大小核算，扭矩较大的工况下会适当增加厚度，同时在槽孔边缘做倒角处理，去除加工毛刺，避免装配时割伤操作人员，也能减少应力集中导致的零件开裂风险。

　　实际建模过程中，曲线轮廓的绘制需要先确定各定位孔的中心位置，再通过相切圆弧连接各轮廓节点，保证整个外轮廓顺滑无拐点，放射槽的宽度需要匹配传动销的直径，预留0.1-0.2mm的滑动间隙，既不能间隙过大导致传动晃动，也不能间隙过小出现卡滞现象，建模完成后还需要模拟零件的完整转动行程，校验运动过程中是否存在干涉点，确认所有运动副的配合间隙符合设计要求，才能输出加工图纸用于生产制造。这类零件的加工通常采用线切割工艺完成轮廓与槽孔的粗加工，之后再对中心孔和定位销孔进行铰孔精加工，保证各孔的位置度与尺寸精度，热处理后还会做表面发黑处理，提升零件的防锈能力与表面硬度，延长使用寿命。
