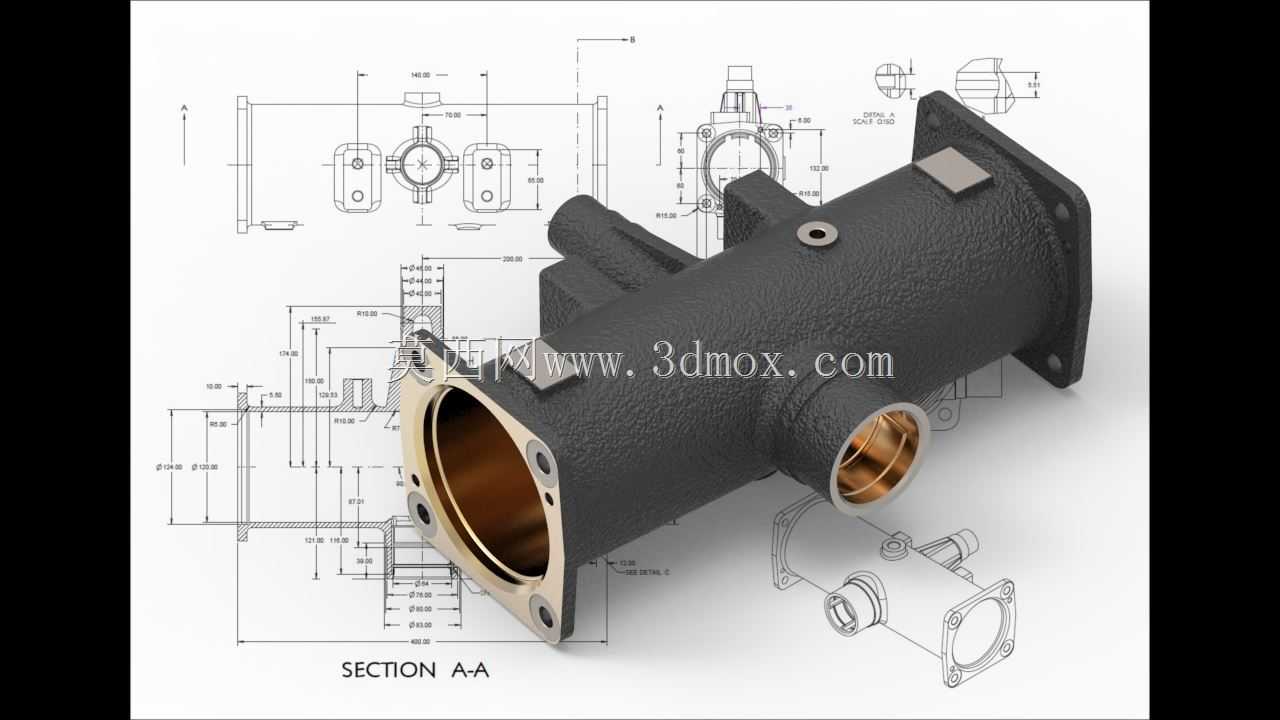

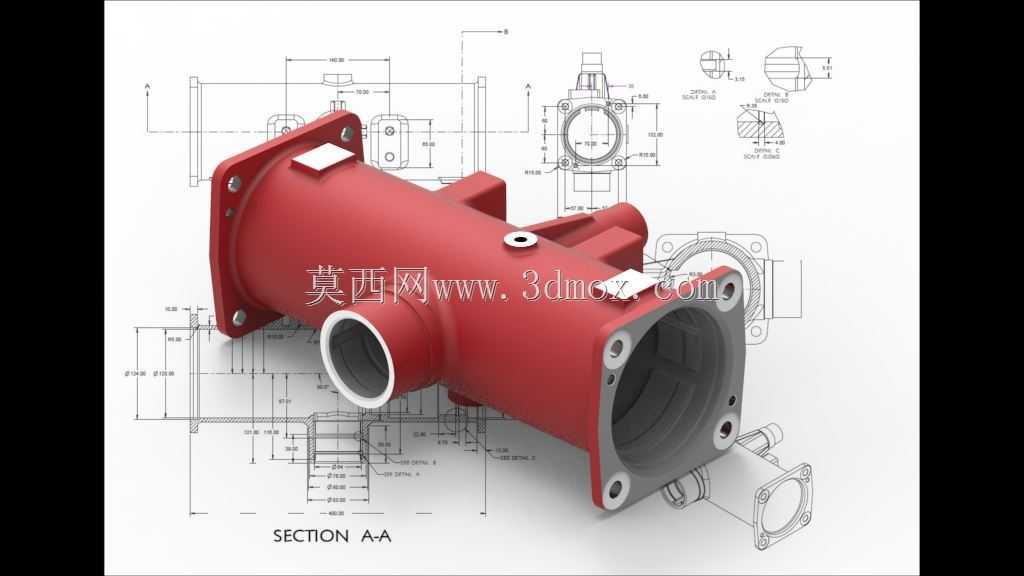

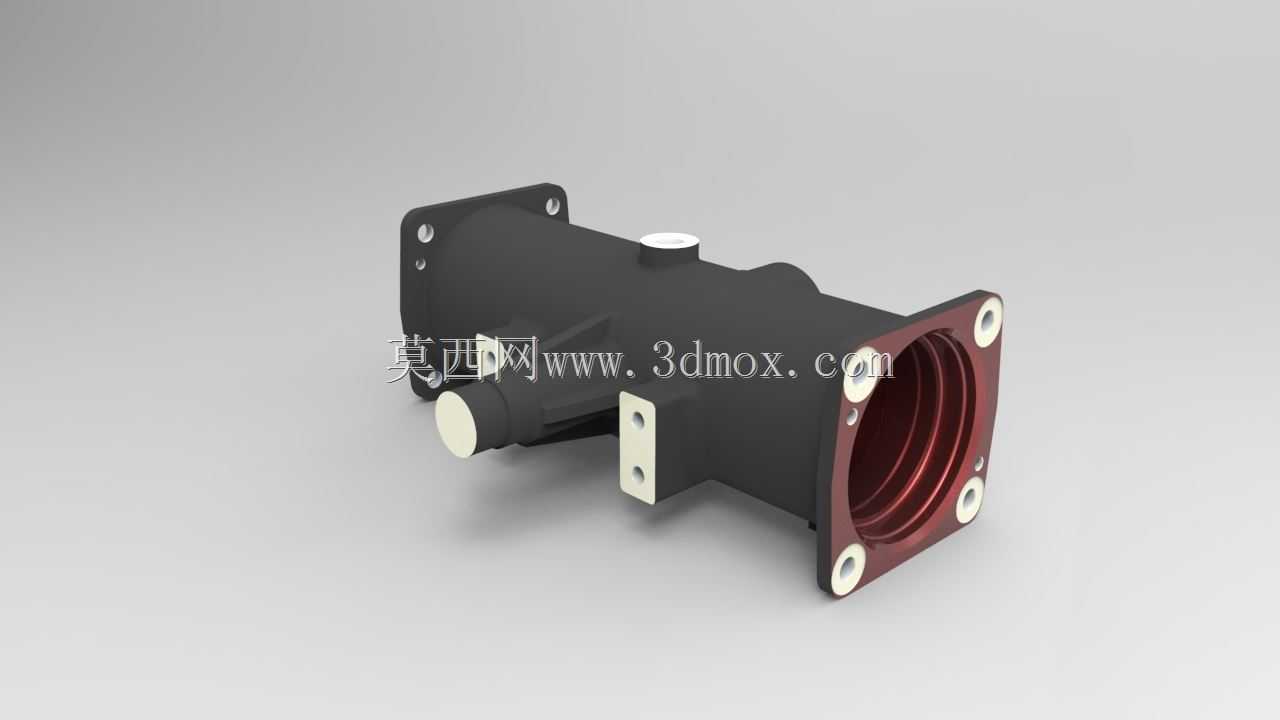

带法兰接口的筒式承压梁壳结构

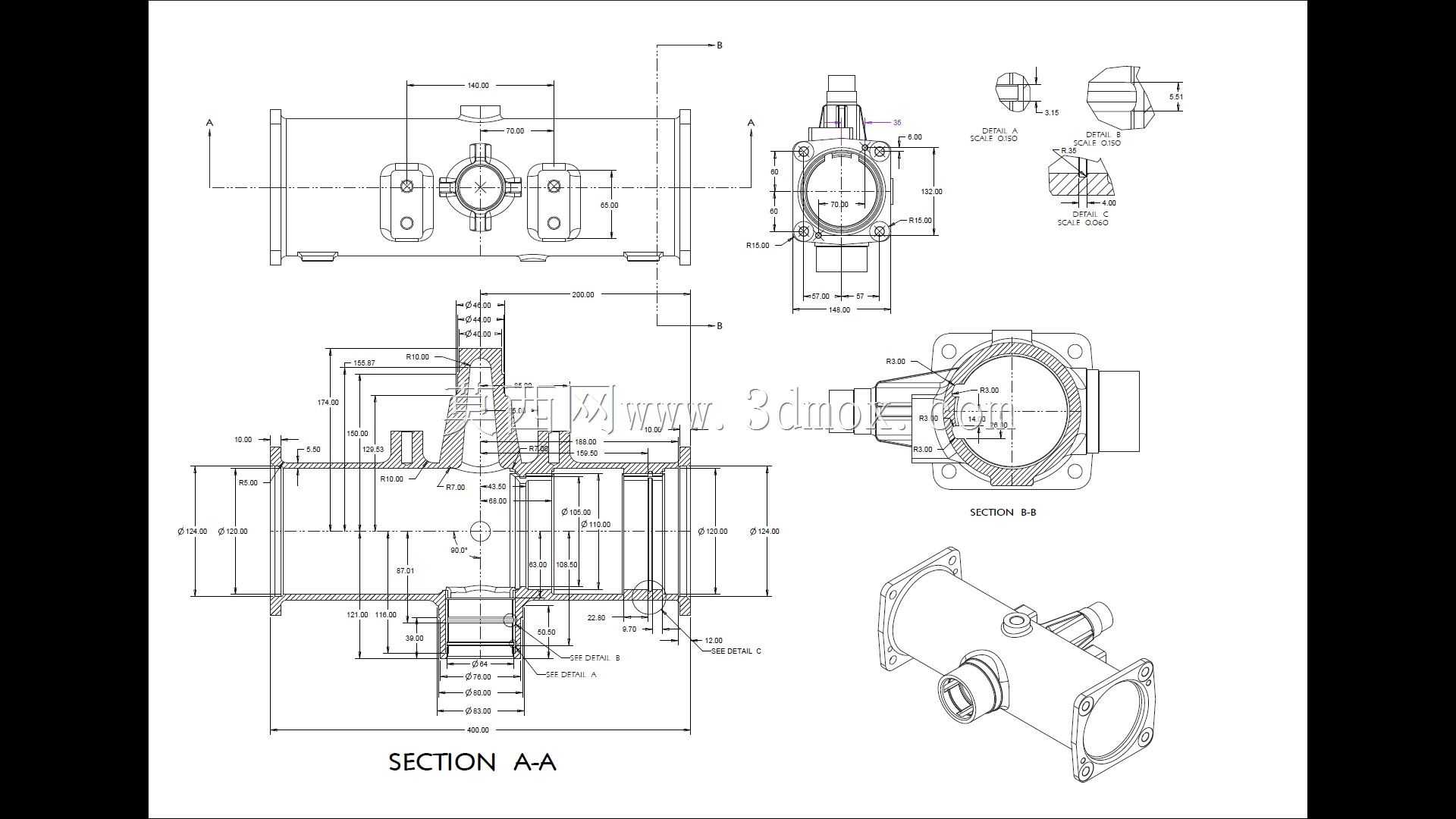

　　这类筒式梁壳构件多应用在流体输送管路的中段承压节点、小型动力单元的壳体支撑部位，或是传动系统中轴系的外围防护承载结构上，日常在液压泵站的阀组集成段、小型内燃设备的进气导流腔、工业管路的变径转接段都能见到同类型结构的身影。从实际功能来看，它既要承担内部流体介质的承压载荷，也要为外接的管路、端盖、附属安装件提供可靠的连接基准，部分工况下还要兼顾外部安装支架的固定承载，避免设备运行过程中出现管路共振、连接松脱的问题。设计这类构件时，首先要根据内部通流的直径要求确定主体筒身的内径尺寸，筒壁厚度需要结合额定工作压力、材质许用应力做壁厚校核，避免承压状态下出现筒身鼓胀或是焊缝开裂的问题。两端的连接法兰采用带安装孔的外翻边结构，

　　安装孔的孔位分布要和对接端盖、外接管路的法兰孔位完全匹配，孔位公差控制在合理范围内，保证装配时螺栓可以顺利穿入，不会出现别劲导致密封面贴合不严的情况。筒身侧面预留的侧向接口，是为了接装测压元件、旁通管路或是排气排液阀，接口的凸台厚度要满足螺纹连接的啮合长度要求，避免安装接头时出现螺纹滑牙、凸台开裂的问题。筒身上分布的小块凸台是安装定位基准面，加工时需要保证这些凸台的平面度和筒身轴线的相对位置度，方便后续附属支架、传感器件的安装定位。从安装边界来看，主体筒身的长度要适配安装舱位的轴向空间，两端法兰的外圆直径不能超出周边设备的避让间隙，侧向接口的伸出长度要预留出接头安装、扳手操作的空间，避免装配时和周边构件发生干涉。

　　筒身和法兰的过渡位置做了圆弧过渡处理，既可以降低应力集中系数，也能减少铸造或是注塑加工时的成型缺陷，提升构件的整体疲劳强度。这类壳体的内壁要保证足够的光滑度，减少流体通过时的阻力损失，密封面位置要预留密封件的安装槽位，保证承压状态下的密封可靠性，不会出现介质渗漏的问题。
