10英尺规格喷漆作业水帘式漆雾处理设备

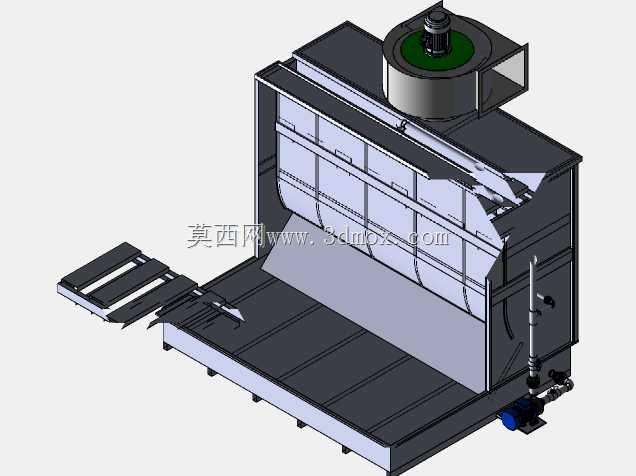

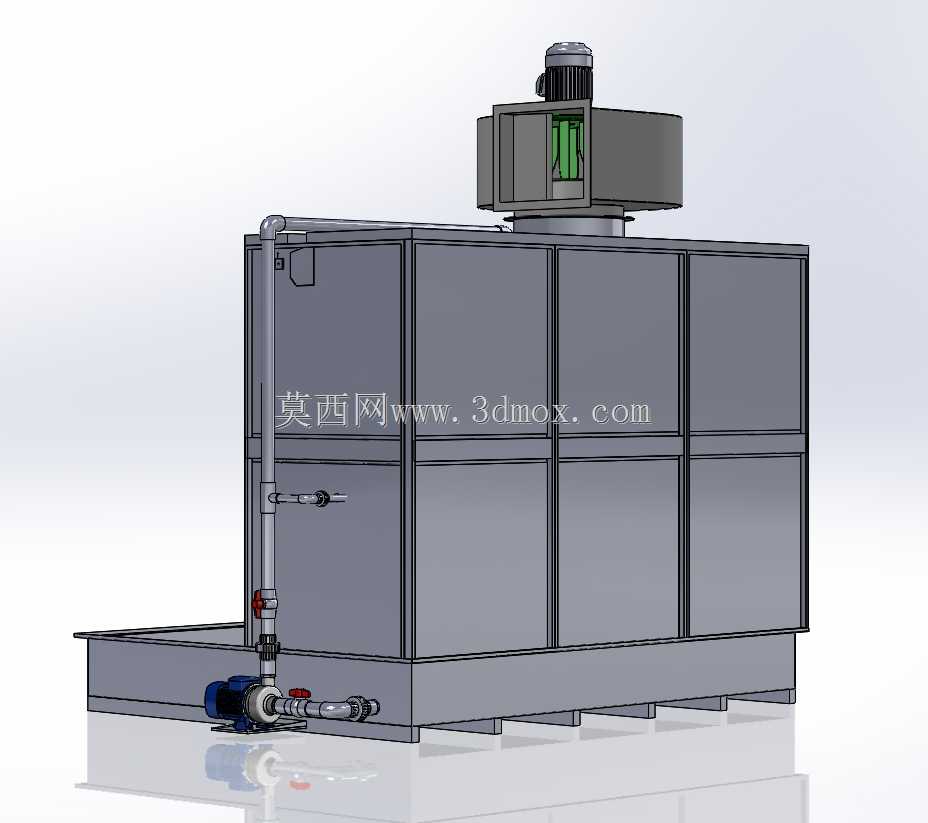

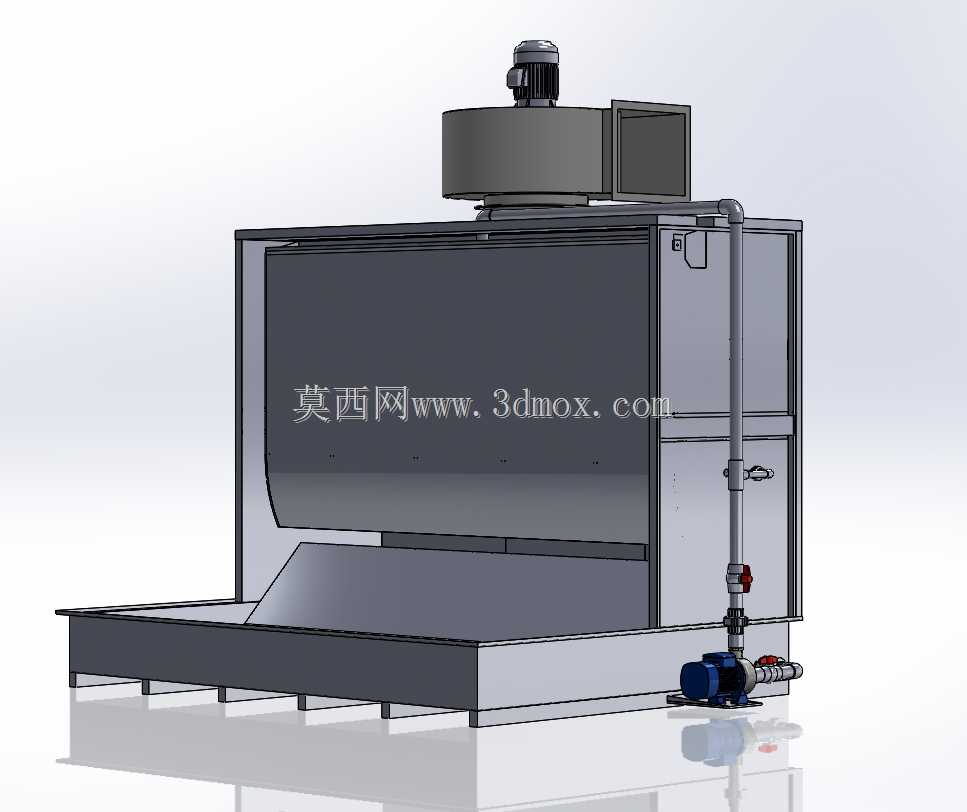

　　在中小批量金属构件、五金配件、小型钣金件的表面喷涂作业场景中，开放式喷涂带来的漆雾扩散一直是车间环境管控的核心痛点，这款10英尺规格的水帘式喷漆室，正是针对单工位、中等尺寸工件喷涂需求开发的漆雾捕集设备。从安装边界来看，设备整体采用一体式撬装底座设计，主体作业腔宽度匹配10英尺作业面规格，深度方向预留了操作人员站位与工件临时摆放的冗余空间，顶部排风组件与主体腔体采用法兰拼接结构，现场安装时无需额外搭建复杂的钢构支撑，仅需对接排风管道与供水供电接口即可投入使用，对于车间场地有限、需要灵活调整工位布局的加工车间来说，这种集成式结构能大幅缩减现场安装的施工周期。设备的核心功能围绕漆雾的高效捕集展开，作业腔正面设置连续的溢流面，

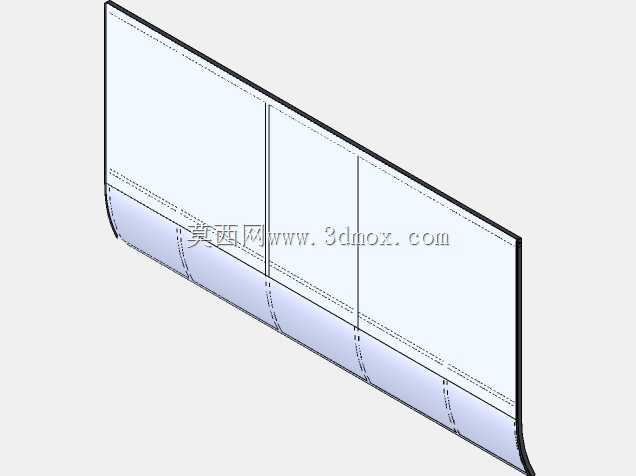

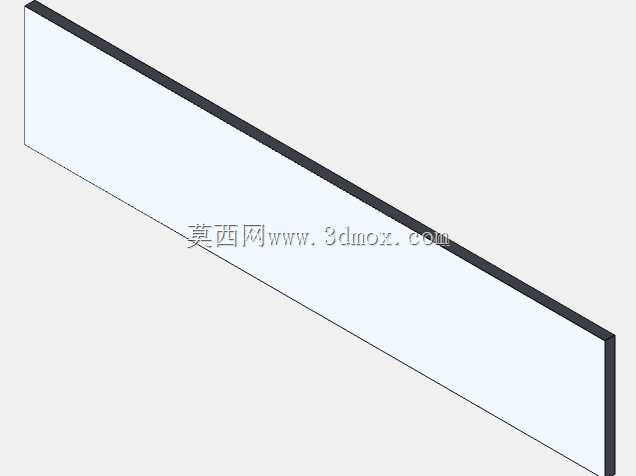

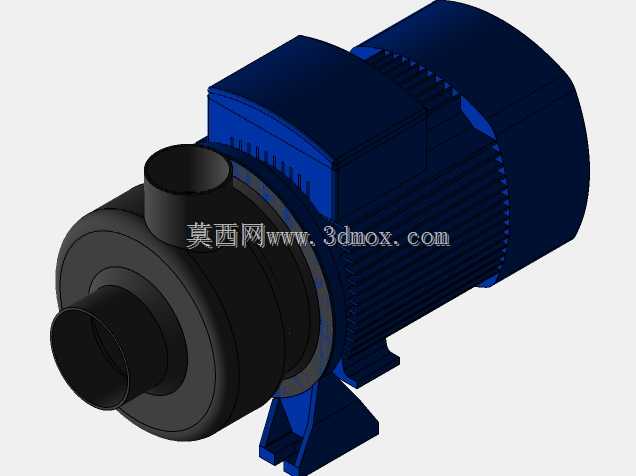

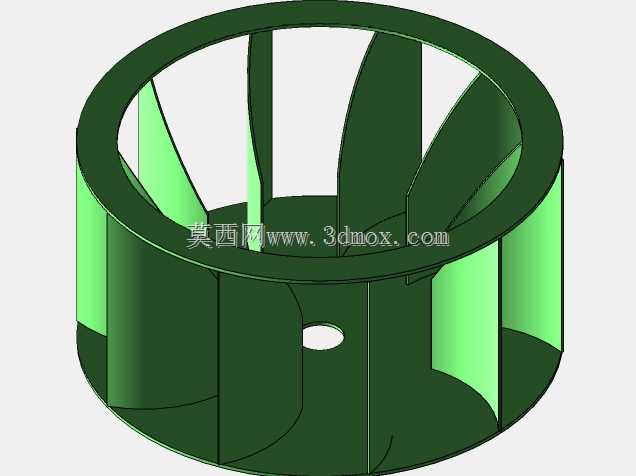

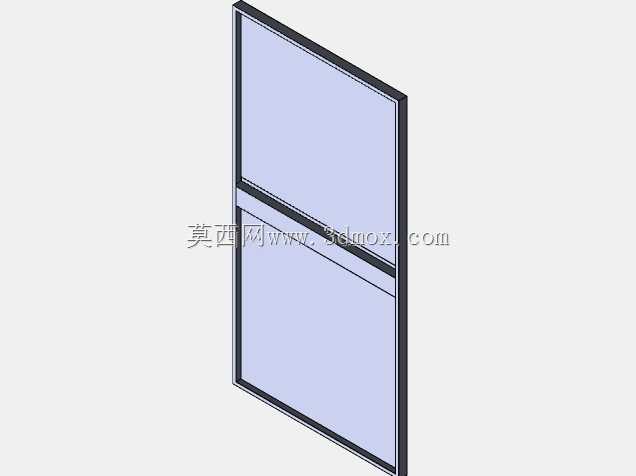

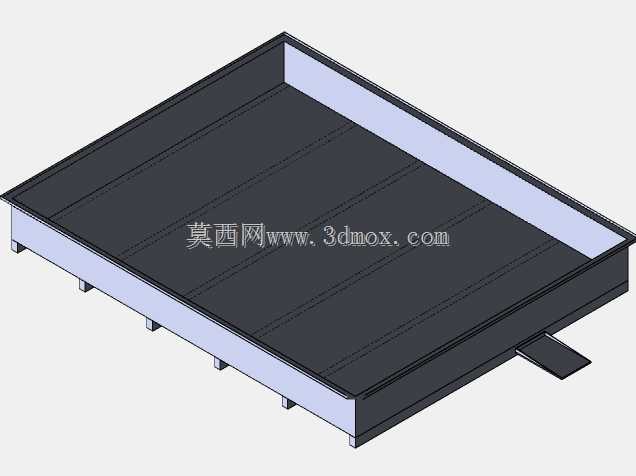

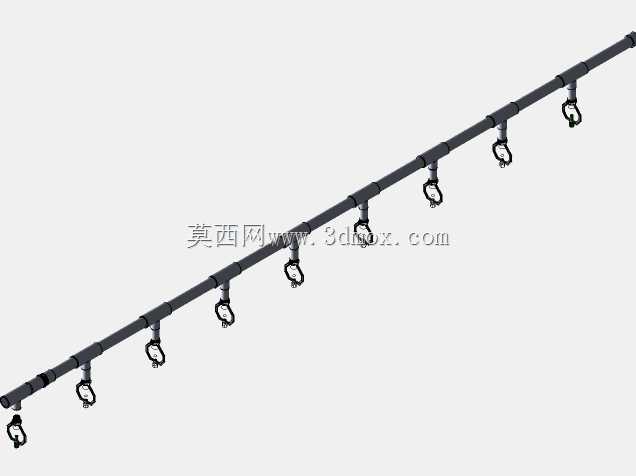

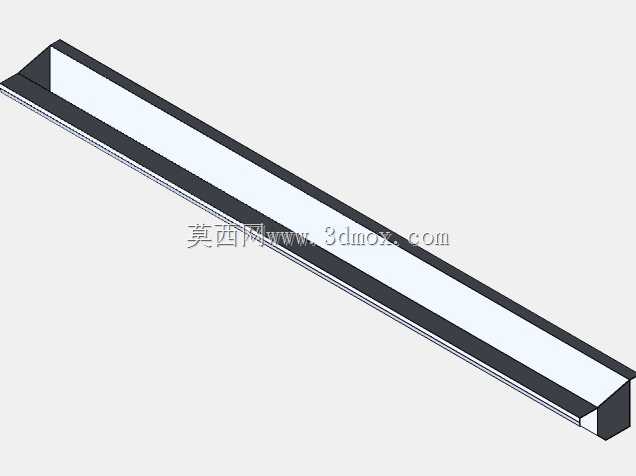

　　循环水通过顶部布水槽均匀溢流在整个水帘板上形成连续水膜，喷涂作业时散逸的漆雾颗粒接触到水膜后会被水流裹挟带入下部水箱，未被水膜直接捕集的漆雾会随气流进入后部的喷淋通道，经过二次喷淋洗涤后再通过顶部的离心风机排出，多级捕集结构能有效降低排出气流中的漆雾含量，避免漆雾直接排放造成车间墙面、设备表面的漆污附着，也能减少作业人员吸入漆雾的职业健康风险。从设计思路上看，这款设备没有采用复杂的多级过滤结构，而是优先考虑了涂装作业现场的维护便捷性：下部水箱设置了独立的过滤隔仓，循环水泵将过滤后的水体输送至顶部布水槽与后部喷淋管路，水箱侧面预留了清污口，日常维护时仅需定期清理水箱内积聚的漆渣、更换补充循环水即可，无需频繁更换过滤耗材，

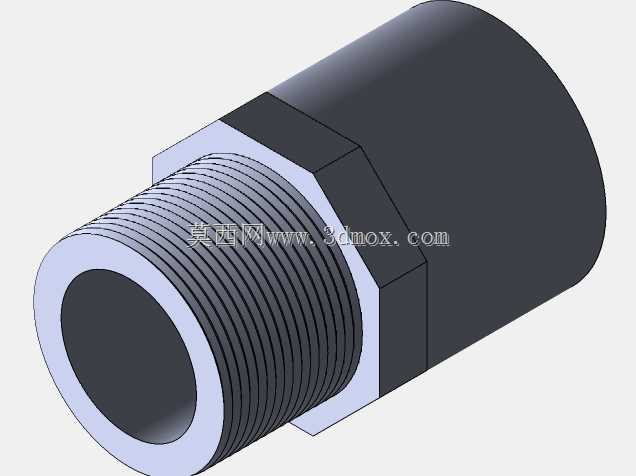

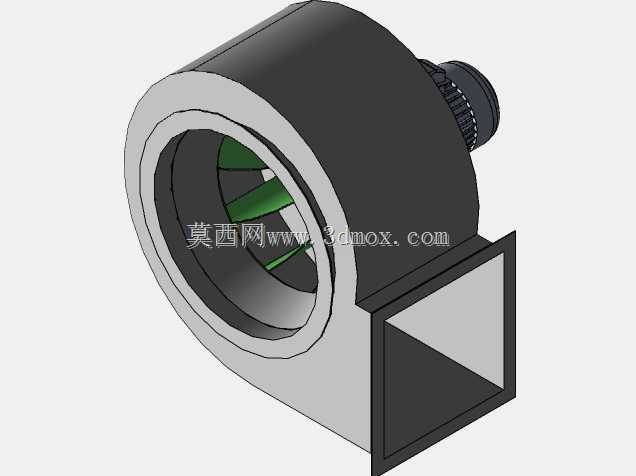

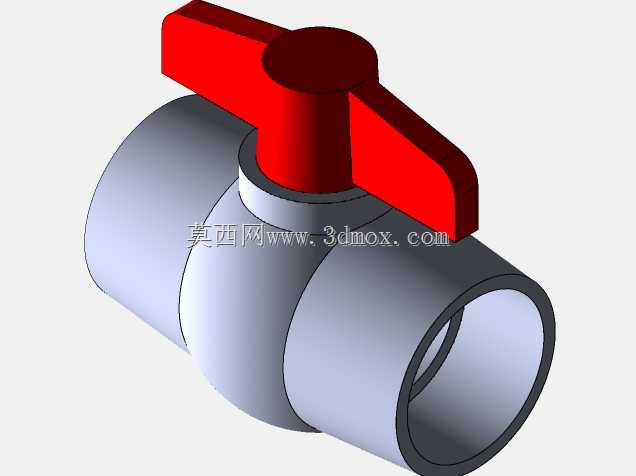

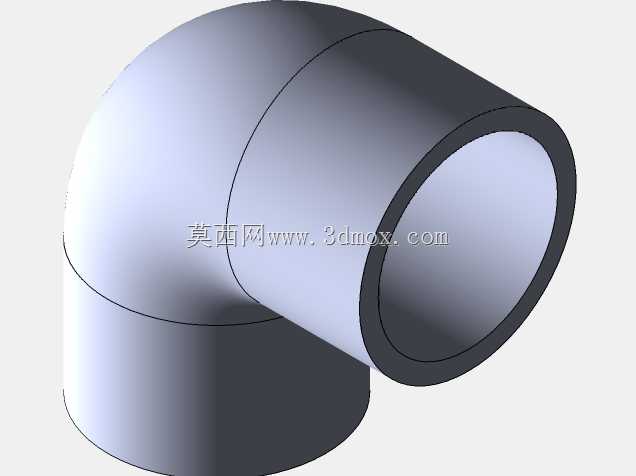

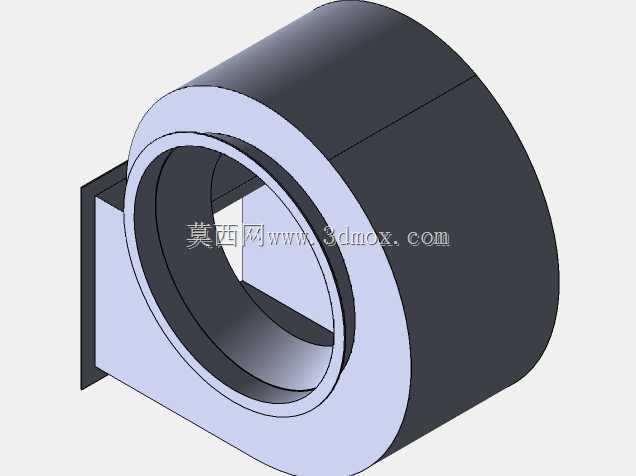

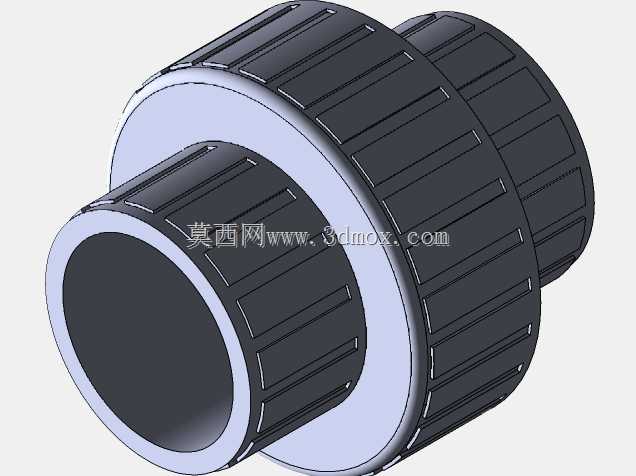

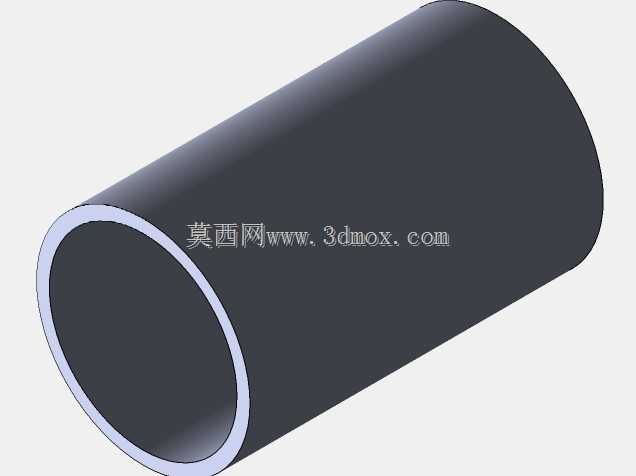

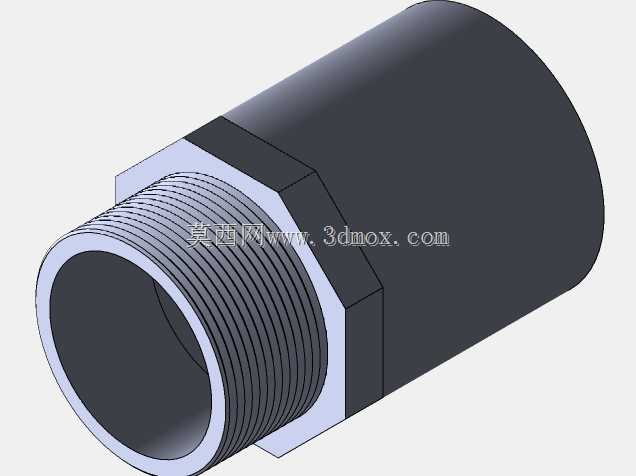

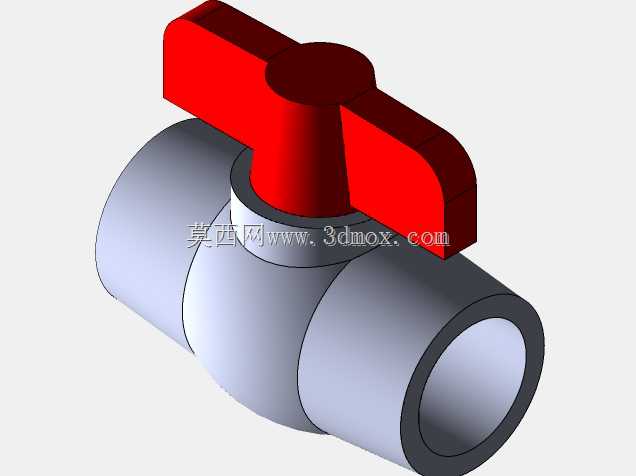

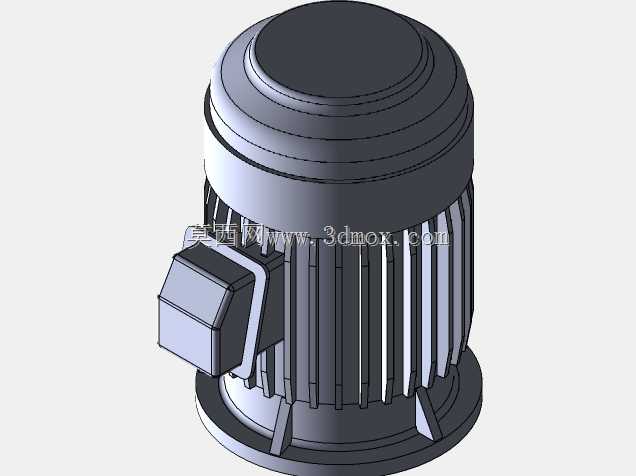

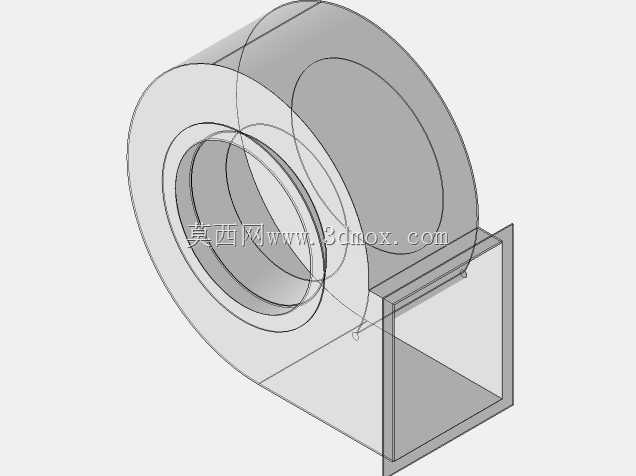

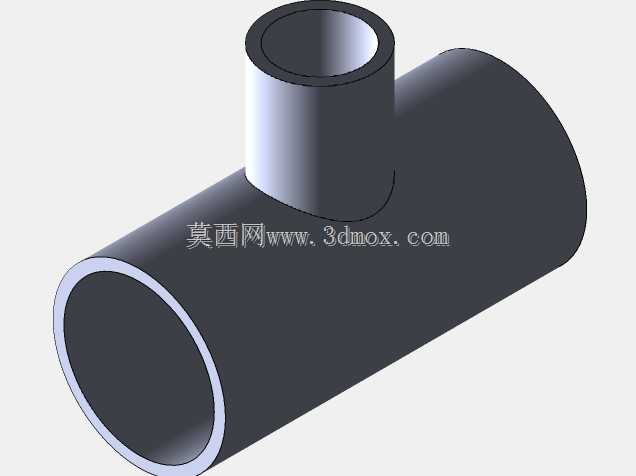

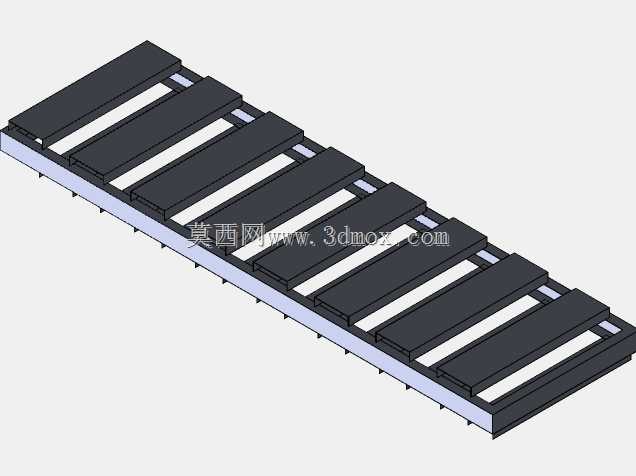

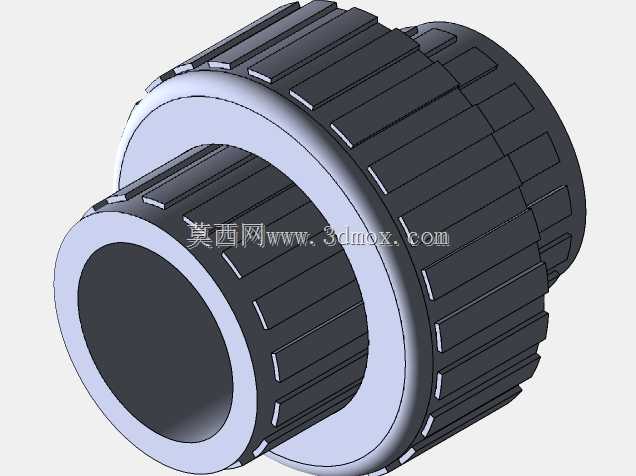

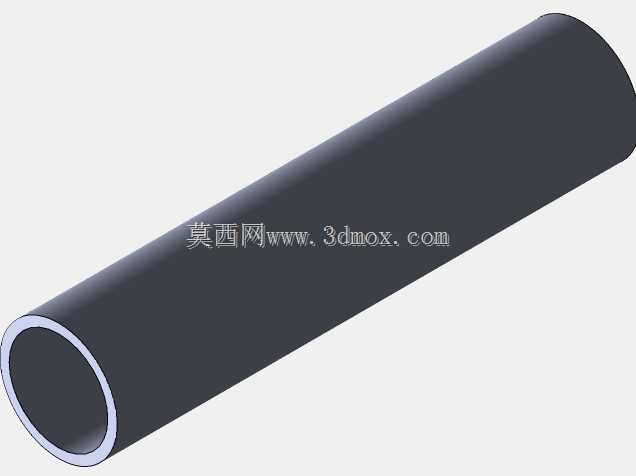

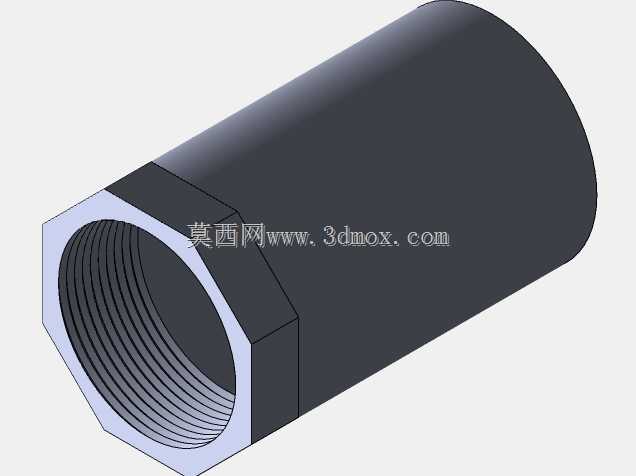

　　能有效降低设备的长期运行成本。设备侧面集成了管路与泵阀组件，供水管道上设置了调节阀门，可根据实际作业时的排风风速调整水帘的供水流量，避免水量过大造成水体飞溅或是水量不足导致水膜断裂影响漆雾捕集效果；顶部的离心风机采用减震安装结构，与腔体连接处设置了软连接段，能减少风机运行时的振动传递到主体结构，降低作业区域的振动噪音。作业腔的底部平台采用防滑格栅板设计，喷涂过程中滴落的漆滴与溅落的水体可以通过格栅流入下部的接水结构，避免作业面积液造成操作人员滑倒的安全隐患，腔体内部的转角位置均采用圆弧过渡设计，减少漆雾在腔体内壁的死角堆积，日常清理时仅需用高压水枪冲洗即可快速完成腔体内壁的清洁。在实际应用中，

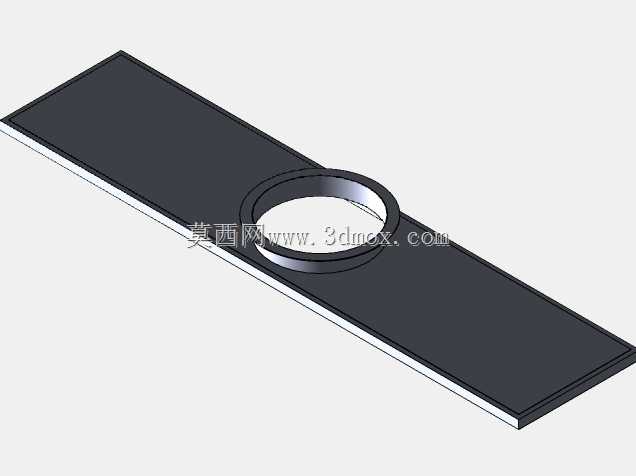

　　这款设备既可以适配手动空气喷枪的小件补喷作业，也能满足中等尺寸钣金构件的整面喷涂需求，作业面的宽度设计刚好覆盖常规五金加工件、小型设备外壳的喷涂作业范围，不会因为作业面过宽造成不必要的风量与水资源浪费，也不会因为作业面过窄限制工件的摆放操作。设备的排风接口采用标准圆形法兰设计，可直接对接车间现有排风管道，或是配套后续的废气处理模块，满足不同地区的环保排放要求，一体式的结构设计也让设备可以根据生产流程的调整进行整体移位，不需要像传统土建喷漆房那样固定安装后无法调整位置，适配多品种小批量加工车间的柔性生产需求。
