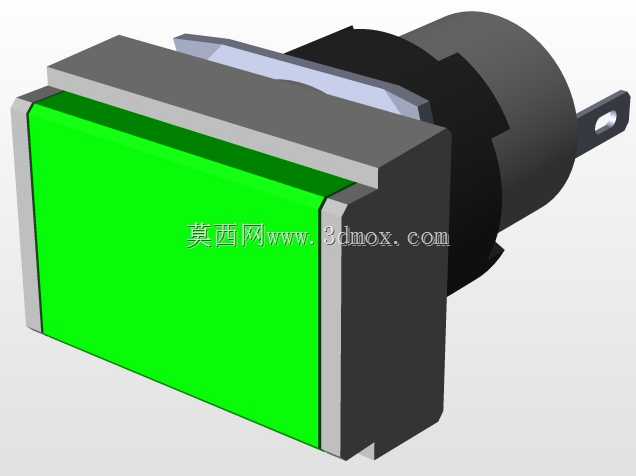

富士DR16F0N带灯指令开关三维结构

　　这款带灯指令开关是工业控制回路里最常见的人机交互操作元件，日常在各类设备的操作面板、控制柜门板上都能见到同类型产品的应用，不管是小型台式检测设备、中型流水线控制柜，还是大型重工设备的就地操作站，这类指令开关都承担着设备启停、模式切换、信号触发的核心操作功能，操作人员通过按压开关表面即可向控制系统传递开关量信号，自带的高亮指示灯能直接反馈当前回路的通断状态或者设备运行工况，不需要额外加装状态指示灯，能有效节省面板安装空间，简化柜内布线逻辑。从结构设计来看，这款开关采用了常见的面板嵌入式安装结构，后部的卡装结构可以直接卡在预制好的面板开孔上，不需要额外的固定螺母或者紧固件，安装时只需要将开关本体从面板正面推入开孔，

　　后部的弹性卡扣会自动卡紧面板背面，安装效率比传统螺纹紧固式开关提升不少，也能避免长期使用后螺母松动导致的开关移位问题。开关前部的操作头采用方形带圆角的设计，按压面做了微凸的弧度处理，贴合操作人员手指的按压触感，长时间频繁操作也不会产生明显的硌手感，绿色的透光操作面采用匀光材质，内部光源点亮时光线能均匀铺满整个按压面，不会出现局部亮斑或者暗区，在车间不同光照环境下都能清晰识别开关状态。开关后部的接线端采用插片式接线结构，适配常规的冷压插簧端子，接线时不需要拧螺丝，直接将压好端子的导线插接到对应插片上即可，能大幅减少柜内接线的工时，插片的位置做了防错设计，不同功能的接线端间距符合电气安全规范，能避免接线时误碰相邻端子导致的短路问题。

　　建模过程中严格还原了开关的实际安装边界尺寸，面板开孔尺寸、开关本体伸入柜内的深度、接线端的预留操作空间都按照实物参数做了1:1复刻，设计人员在做控制柜面板布局或者设备操作台三维布线时，可以直接调用这个模型进行装配干涉检查，提前预判开关安装后是否会和柜内的线槽、元器件、走线产生干涉，避免实际加工装配时才发现尺寸冲突导致的返工。开关的操作按压行程、卡扣的弹性形变空间也在模型里做了对应预留，在做虚拟装配验证时可以模拟开关按压的动作过程，确认操作时不会和周边的防护结构、相邻元件产生碰撞，对于做设备人机交互布局设计的工程师来说，这类精准的元件模型能有效提升设计效率，减少现场调试时的整改工作量。
