闭合循环滚子传动链条结构设计

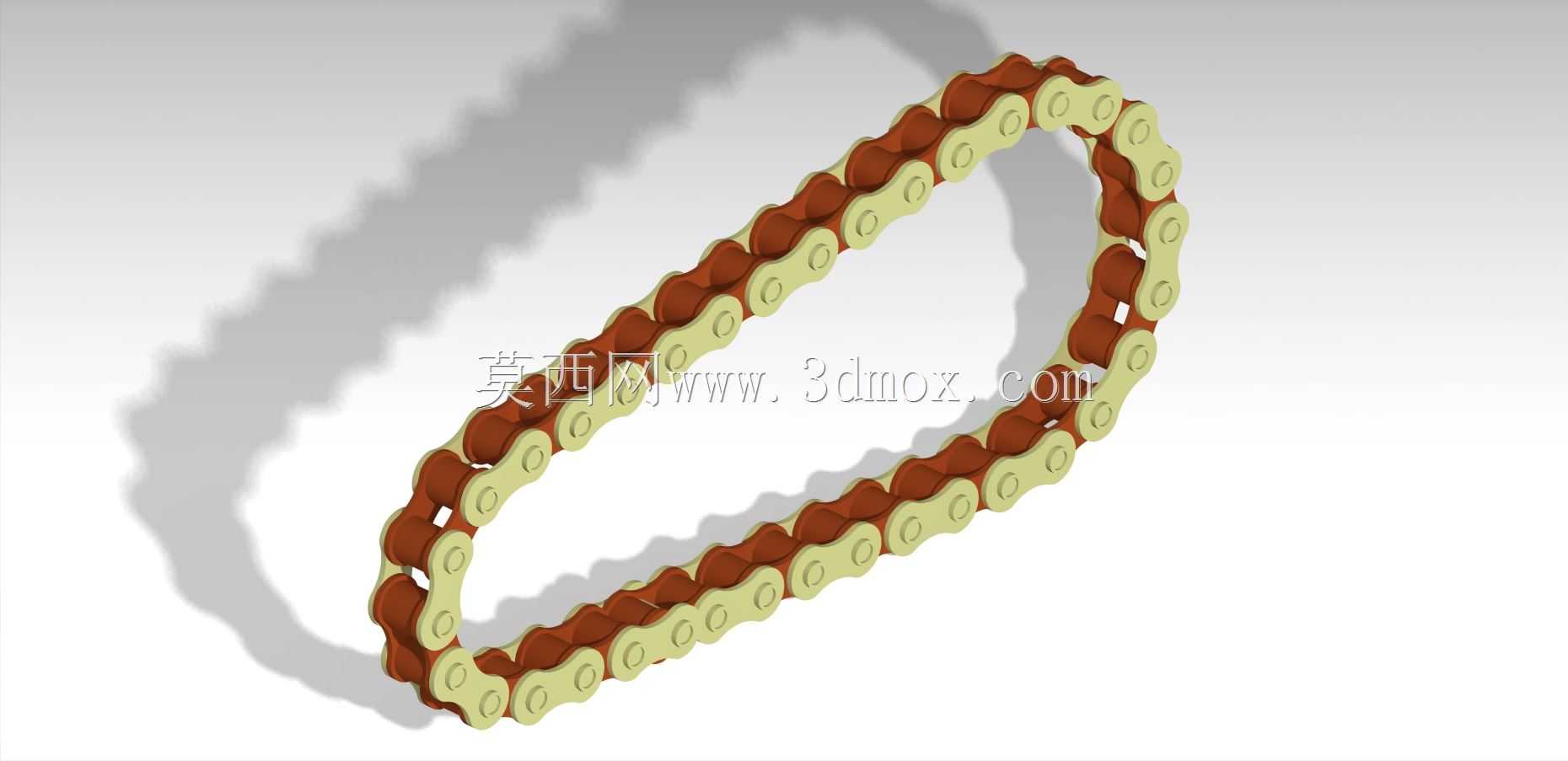

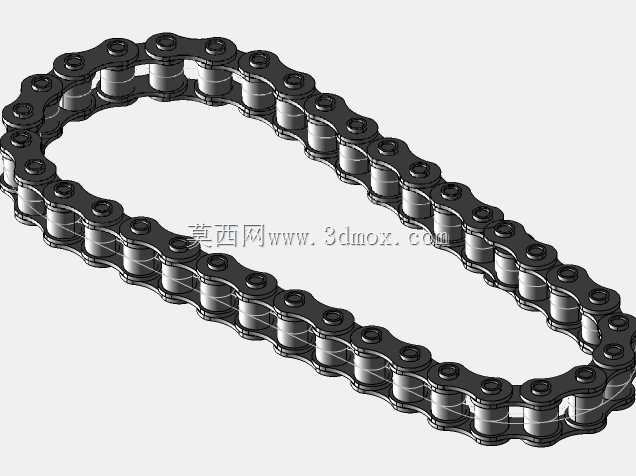

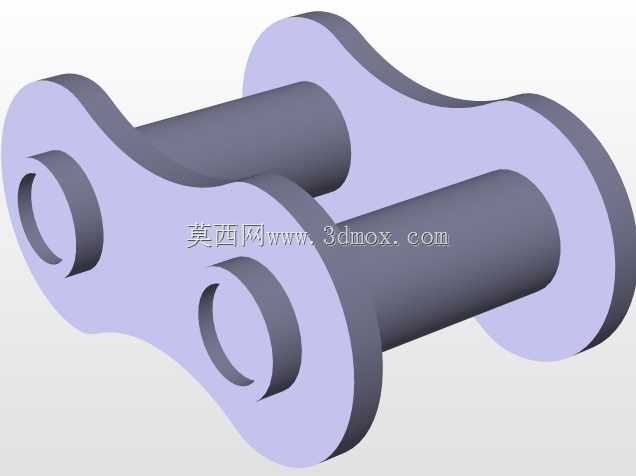

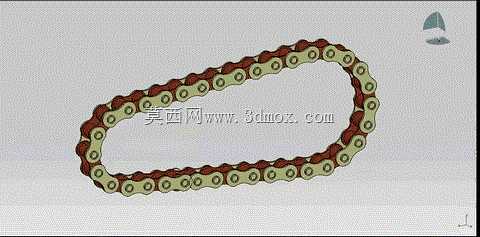

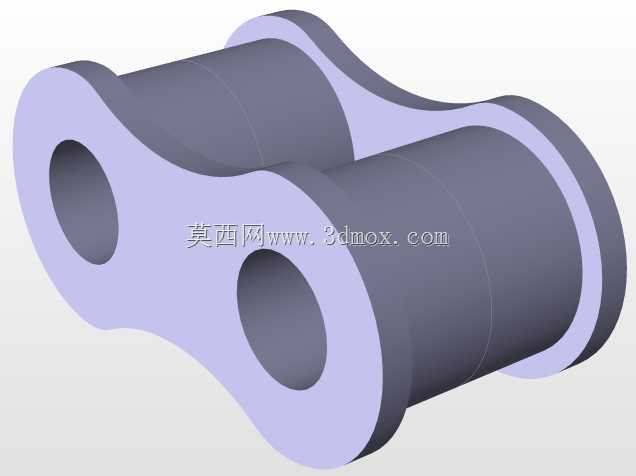

　　滚子链条作为机械传动系统里应用极广的挠性传动部件，常被布置在动力输出端与负载端之间，适配两轴中心距偏大、传动比要求稳定的工况，在输送线、摩托车、机床进给机构、农业机械的动力传递环节都能见到这类结构的身影。和齿轮传动相比，链条传动不需要严格控制两轴的中心距公差，能在存在一定安装偏差的环境下保持稳定传动，同时缓冲吸振能力更强，不会因为瞬时负载冲击出现打齿断齿的问题，在低速重载的传动场景里适配性远优于同步带传动。这款闭合循环链条的设计，首先从链节的配合逻辑入手，内链节由套筒、滚子、内链板压装为固定组件，外链节通过销轴穿过套筒内孔，将相邻内链节铰接形成可弯折的闭环结构，每一个链节的铰接间隙都经过合理预留，既保证链条绕链轮转动时能顺畅弯折，

　　又不会因为间隙过大出现传动回程差。链板采用了两端圆弧的腰型轮廓，这种轮廓能最大程度降低链板在受拉时的应力集中，避免链板在销轴孔位置出现疲劳断裂，同时滚子采用可自由转动的结构，在和链轮轮齿啮合时，滚子会随啮合接触转动，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程的磨损量，延长整套传动副的使用寿命。在安装边界的考量上，这类链条的选型首先要匹配对应节距的链轮，链轮的齿形要和滚子外径、链节内节内宽参数匹配，安装时要保证两传动轴的平行度偏差控制在允许范围内，避免链条运行时出现单侧偏磨、爬齿掉链的问题；同时链条张紧度要调整到合理区间，垂直布置的传动场景张紧量要略小于水平布置场景，避免运行过程中链条抖动过大产生冲击噪音。在输送场景应用时，

　　还可以在链板上加装附件板，用来承载待输送工件，这时候链条的受力除了传动拉力还要叠加工件负载，设计时需要校核链板的抗拉强度、销轴的剪切强度，保证满载工况下的安全系数满足使用要求。日常运维中，这类链条需要定期在铰接位置加注润滑脂，减少销轴和套筒之间的磨损，同时要定期检查链节的磨损伸长量，当伸长量超过原长度的3%时就需要及时更换，避免啮合时出现跳齿问题。
