自行车中置电机安装固定夹具结构设计

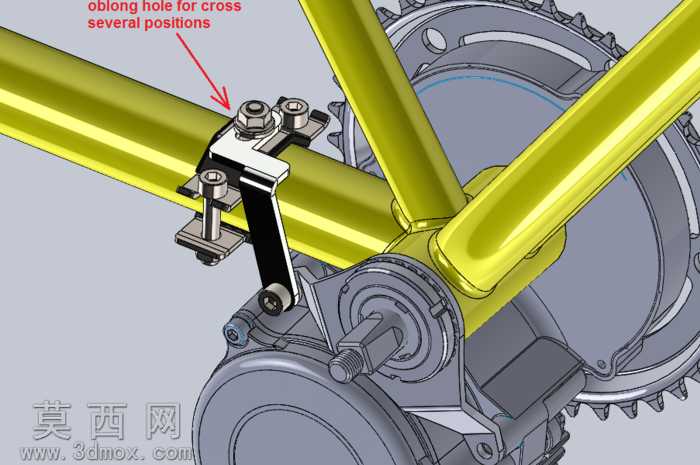

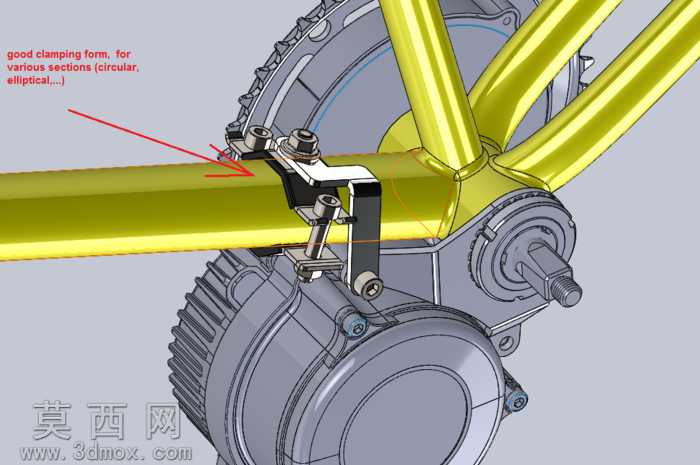

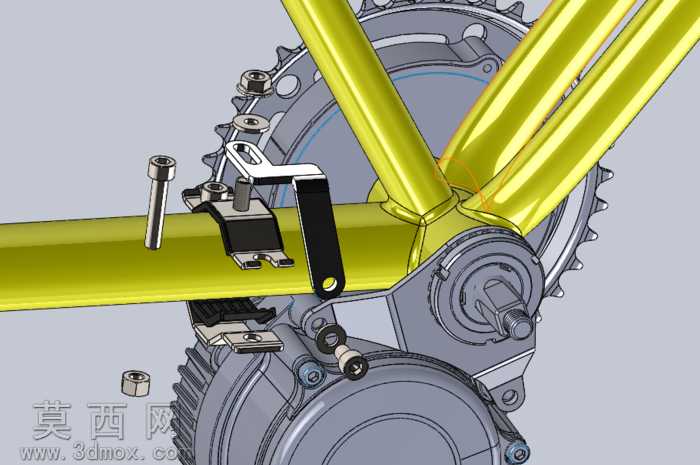

本作品为自行车中置电机配套的安装固定夹具三维模型，建模过程中严格遵循自行车车架五通区域的实际尺寸规范，对夹具各组成零件进行了全参数化建模，完整还原了夹具与车架圆管、电机壳体的装配贴合关系。建模阶段重点考量了夹持结构的适配性，夹具的夹持接触面做了适配圆管曲面的仿形设计，可适配不同截面形式的车架管材，包括圆形、椭圆形等常见自行车车架管型，同时针对车架交叉管位置设计了让位长方孔结构，避免安装时与车架结构产生干涉，无需额外对车架进行打磨修改即可完成装配。材质设定上，夹具主体夹持件选用高强度铝合金材质，兼顾结构强度与轻量化需求，紧固件采用标准不锈钢螺栓、螺母配件，表面做发黑防锈处理，压接接触部位增设橡胶防滑垫片，避免夹持时刮伤车架漆面同时提升夹持摩擦力。结构设计上采用分体式组合夹持结构，通过螺栓锁紧提供稳定的夹持力，夹具自带电机安装定位凸台，可精准对齐电机壳体的安装孔位，减少装配时的对位调整工作量，定位结构设计减少了多余零件的使用，整体结构紧凑，夹持抵抗性能优异，可承受电机运行时产生的振动与扭矩输出，避免电机长期使用出现移位松动。渲染阶段采用金属质感材质搭配哑光工程塑料材质区分不同零件，清晰展示各部件的装配层级与连接关系，对螺栓、垫片等标准件做了细节还原，完整呈现夹具的实际装配状态，可直接用于生产加工前的结构验证、装配模拟，也可作为自行车改装配件设计的参考方案，帮助设计者快速验证电机安装位置的合理性，优化夹具的夹持受力分布，提升改装配件的实用性与安装便捷性。
