自行车座杆集成式旋转瓶塞锁紧结构

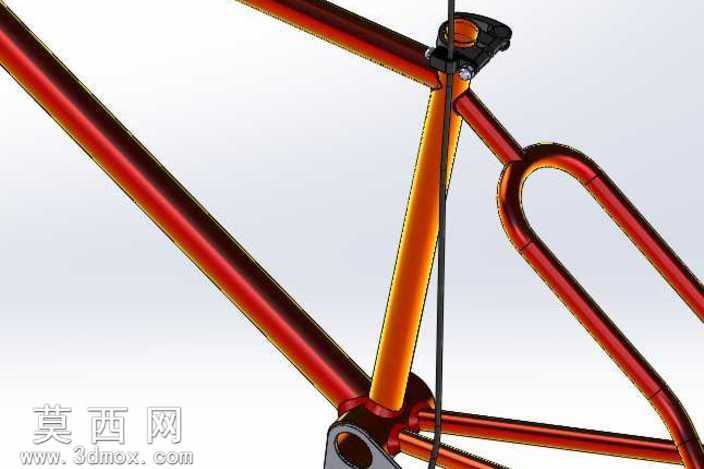

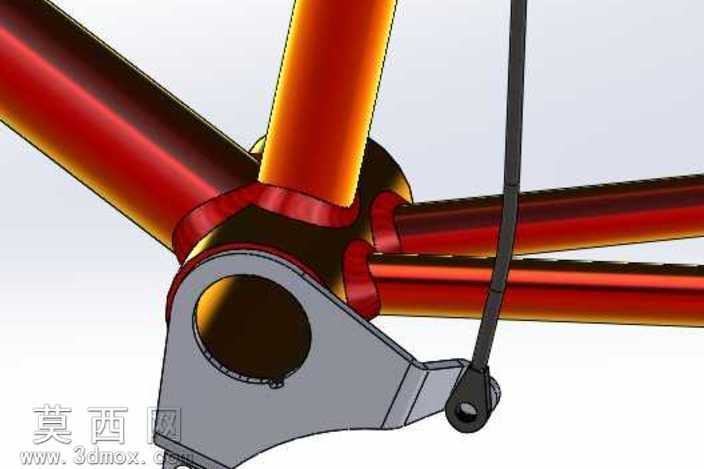

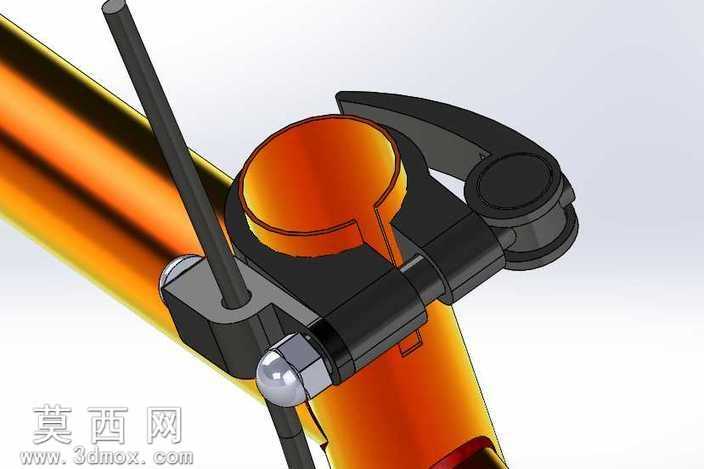

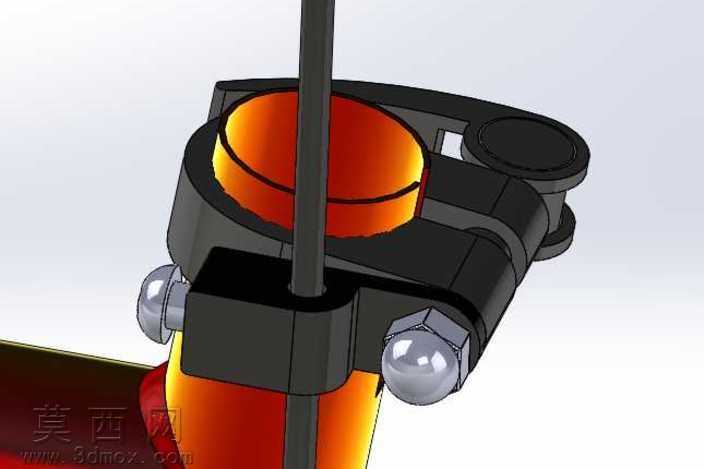

本作品为适配自行车座杆安装场景的旋转瓶塞锁紧结构三维模型，全程采用三维参数化建模方式完成全零件构建与装配验证，建模过程中对各配合零件的公差间隙做了合理预留，确保虚拟装配状态下无干涉、无错位，可直接用于后续的结构验证与实物打样。模型渲染阶段采用哑光金属与亮面金属结合的材质方案，锁紧杆、铰接销轴等受力零件赋予磨砂黑碳钢材质，表面添加细微的拉丝纹理提升真实质感，被锁紧的管状构件采用亮面橙红色阳极氧化铝材质，模拟自行车车架管材的常见表面处理效果，铰接部位的金属球头做了高反光镀铬材质处理，还原五金配件的抛光工艺特征，整体渲染光影柔和，结构层次清晰，可直观展示各部件的装配关系与外观特征。结构设计上，该方案摒弃了传统独立座杆夹的分体式设计，将瓶塞锁紧功能与座杆夹紧结构做了集成化处理，核心结构包含旋转压盖、C型锁紧抱箍、铰接锁紧轴、操作压杆、锁紧球头五个核心部分：C型抱箍可直接套设在自行车座杆对应的管材外侧，无需额外加装独立的座杆夹固定座，旋转压盖位于抱箍上端，可绕铰接轴做90度范围的旋转，压合时可贴合管材外壁形成周向限位，操作压杆通过偏心结构与锁紧轴连接，扳动压杆时可通过偏心距变化带动抱箍收缩，实现对管材与内置瓶塞结构的同步锁紧，末端的锁紧球头可在压杆锁止到位后形成硬限位，避免骑行过程中受震动出现松脱问题。设计思路围绕自行车骑行场景的轻量化、集成化需求展开，省去了传统结构中多余的安装座零件，减少了整车的配件数量与安装工序，连续压杆部分预留了可弯曲调整的长度余量，用户可根据自身的车架尺寸、使用习惯调整压杆的最终形态，适配不同管径的座杆安装需求，整体结构紧凑，锁紧操作便捷，无需额外工具即可完成快速开合，既可以实现对管状构件上瓶塞类部件的旋转锁紧固定，也可兼顾座杆本身的位置锁紧功能，解决了传统分体式配件安装繁琐、结构冗余的问题，建模过程中对所有活动铰接部位的转动行程做了运动仿真验证，确保压杆扳动过程顺畅无卡滞，锁紧状态下抱箍的抱紧力均匀分布在管材接触面，不会出现局部应力集中导致的管材变形问题。
