多单元组合式电气控制继电器柜体结构

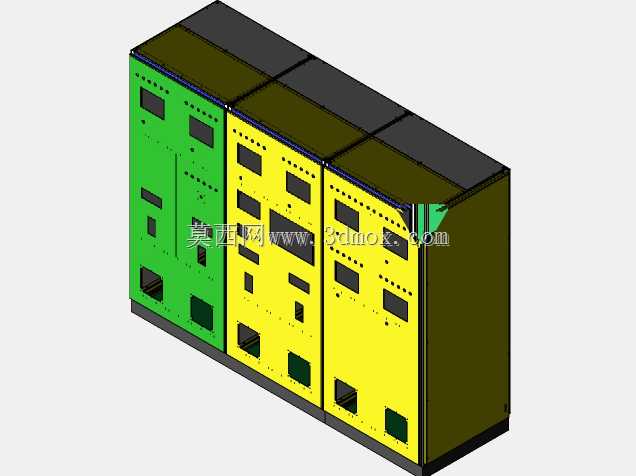

　　这类多单元拼接的继电器控制面板，主要应用在车间生产线配电、中小型设备集群电控、楼宇动力配电这类需要多回路独立控制的场景，单组柜体可承载数十路继电器回路，实现不同负载回路的通断控制、信号中转与过载保护功能。从结构设计来看，整体采用三单元并排拼接的柜体形式，相邻单元之间通过侧边定位卡扣与螺栓孔实现刚性连接，可根据实际回路数量灵活增减单元数量，无需重新定制整体柜体框架，适配不同规模的电控需求。面板区域做了分区开孔设计，不同尺寸的方孔、圆孔分别对应继电器安装座、指示灯、操作按钮、接线端子排的安装位，开孔边缘预留了2mm的压边余量，避免面板安装后出现缝隙漏尘，同时每个开孔位置都对应内部的安装导轨定位槽，元器件装入后可直接卡装在导轨上，

　　无需额外打孔固定。柜体顶部做了内凹的走线槽结构，强电与弱电回路可分槽布设，减少信号干扰，柜体底部预留了进出线格兰头安装位，可根据线缆数量选配不同孔径的密封格兰头，满足IP54左右的柜体防护要求。安装边界方面，单单元柜体的宽度适配标准19英寸机柜的安装间距，三单元拼接后的整体宽度可直接落地安装，底部预留了100mm的底座安装空间，可搭配膨胀螺栓固定在地面，也可通过侧边挂装孔固定在墙面支架上。面板表面做了不同颜色的分区标识，绿色单元对应主回路进线控制，黄色单元对应分回路负载控制，运维人员可快速通过颜色区分不同功能区域，减少误操作概率。设计过程中重点考虑了元器件的散热空间，柜体背部预留了通风栅格的安装位，

　　每个单元内部的继电器安装区与接线区做了物理分隔，避免接线杂乱影响继电器散热，同时面板上的按钮与指示灯开孔位置符合人体操作高度，落地安装时操作区域距离地面1.2米到1.5米之间，无需弯腰或抬手即可完成日常操作与状态查看。柜体的门板与框架之间采用隐藏式铰链连接，门板开启角度可达120度，方便内部元器件检修与接线作业，门板内侧预留了标识牌粘贴位，可对应每个回路标注负载名称与回路编号。
