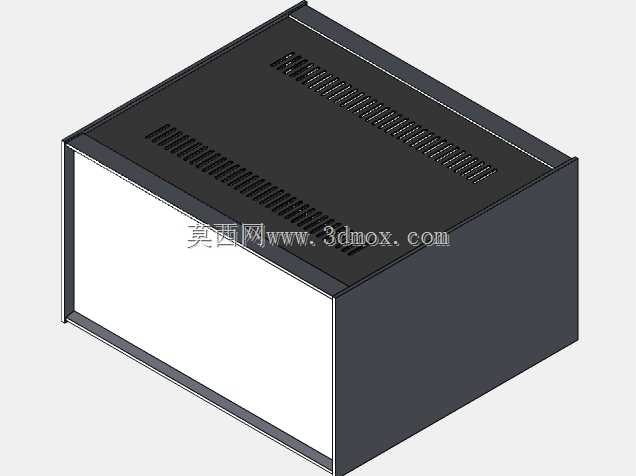

高池款铝合金设备控制箱体结构设计

　　这款铝合金控制箱体主要面向工业现场工控类设备的集成安装场景，常见于生产线工位旁的控制终端、小型独立设备的电气承载单元、测试台架的主控安装载体，也可适配桌面式工控设备的防护外壳需求，能在常规工业车间、实验室测试工位、小型设备集成工位等场景下稳定承载内部电气元件。从实际使用角度出发，箱体采用铝合金材质作为主体基材，一方面兼顾了结构强度与轻量化需求，相比同尺寸冷轧钢板箱体重量降低近四成，方便现场移位与壁挂、桌面两种安装方式的切换，另一方面铝合金本身的散热性能优于普通钢材，配合顶面开设的阵列式通风散热槽，可在无额外强制风冷的条件下，为内部安装的PLC模块、小型继电器、接线端子排等发热元件提供自然散热通路，

　　避免密闭箱体内热量积聚导致元件寿命折损。设计阶段优先考虑了内部元件的安装兼容性，箱体前部预留了整面的面板安装空间，可直接嵌入安装触控显示屏、操作按钮、指示灯、急停开关等操作元件，前部面板与箱体主体采用嵌入式拼接结构，配合边缘的折边处理，既可以保证拼接处的防护等级，也能避免面板安装后出现凸起剐蹭的问题。箱体的侧边与后部预留了标准的电气走线孔位，可根据实际接线需求开设对应规格的格兰头安装位，满足动力线、信号线、通讯线的分路走线需求，内部预设了通用安装导轨的固定点位，无需额外打孔即可直接固定标准DIN导轨，适配市面上绝大多数常规尺寸的低压电气元件安装。外形尺寸上采用了紧凑型的立方结构设计，整体进深与宽度比例适配常规桌面放置的操作视角，

　　安装边界预留了足够的固定孔位，底部可搭配橡胶减震脚垫实现桌面放置，背部也预留了壁挂安装的挂孔，可直接固定在设备立面或者车间墙面，无需额外制作安装支架。箱体的拼接处采用折边咬合加紧固件固定的结构，相比单纯焊接的箱体，拆装维护时无需破坏漆面，拆开侧边紧固件即可掀开顶盖对内部元件进行检修更换，顶面的散热槽采用斜向长条孔设计，在保证通风面积的同时，可避免上方滴落的冷凝水或者灰尘直接落入箱体内部，适配车间内多尘、存在少量凝露的常规工况。
