64009NACA航空翼型三维设计作品

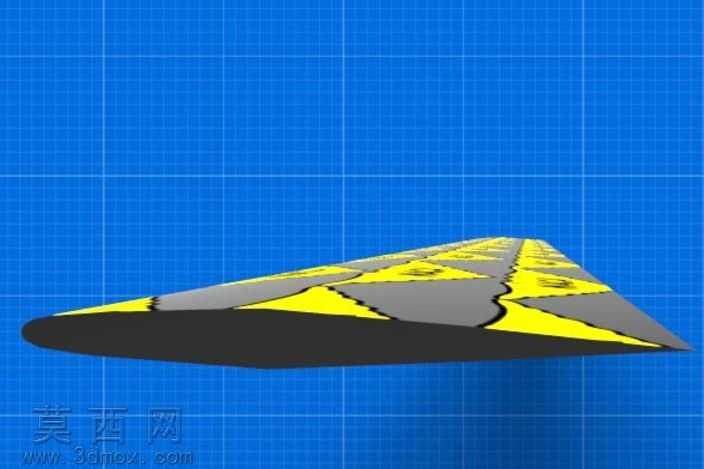

本作品为64009NACA翼型的三维建模设计成果，建模阶段以NACA翼型官方公开的翼型坐标数据为核心依据，先在三维建模软件的草图环境中完成翼型截面轮廓的精准绘制，通过逐点校准翼型上弧线、下弧线的曲率参数，保证翼型最大厚度位置、相对厚度数值完全匹配64009翼型的标准气动参数，避免截面失真影响后续气动性能模拟的准确性。完成基准翼型截面草图后，采用拉伸特征生成翼型的基础实体结构，同时对翼型的前后缘做了精细化处理：前缘严格遵循标准翼型的圆弧过渡曲率，保证气流流经前缘时的附着性；后缘做了符合工程实际的薄边收束处理，还原真实机翼构件的后缘形态，避免出现不符合加工逻辑的锐边结构。材质与渲染环节，针对翼面的不同功能区域做了差异化材质分配：翼型主体承力结构区域采用哑光深灰色航空铝合金材质，调整材质的粗糙度、金属度参数还原航空铝材的哑光磨砂质感，模拟真实机翼蒙皮的表面处理效果；翼面的气动标识区域采用高饱和度亮黄色涂装材质，添加轻微的反光属性模拟航空标识漆的漆面质感，同时在标识边缘做了细微的羽化过渡处理，避免色块边界过于生硬脱离实际工程涂装效果。渲染阶段采用蓝色网格工程背景，搭配均匀的漫反射打光方案，既清晰展现翼型的整体三维轮廓与截面形态，也能直观呈现翼面不同区域的材质区分效果，方便使用者快速识别翼型的结构特征。结构设计层面，该翼型模型保留了完整的实体拓扑结构，可直接导入气动仿真软件开展流场模拟分析，也可用于航空科普教学、航模设计参考等场景，模型导出时保留了通用格式的实体数据，能够适配多数三维设计、仿真类软件的读取需求，无需额外修复破面、缺失特征等问题。设计过程中充分考虑了翼型的工程实用性，没有添加冗余的装饰性结构，所有曲面、实体特征均围绕真实翼型的气动外形与结构逻辑搭建，既保证了模型的几何精度，也兼顾了不同使用场景下的兼容性需求。
