法兰连接式转子流量计结构设计

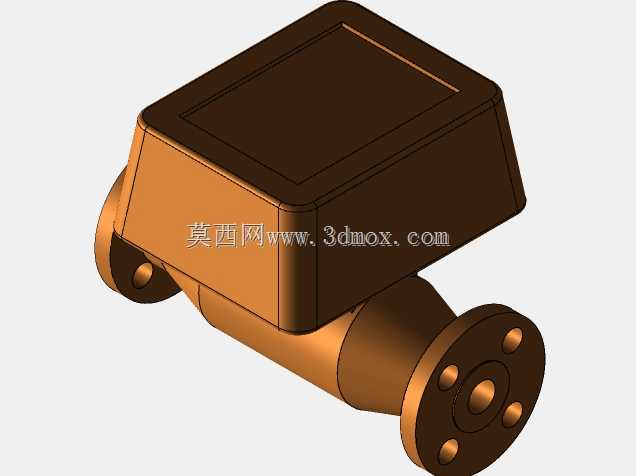

　　在化工、给排水、热力管网等涉及流体输送的工业场景中，管道内介质流量的实时监测是保障工艺稳定、核算物料损耗的核心环节，这款转子流量计正是针对中小通径管道的流量计量需求开发的结构方案。从实际安装场景来看，该流量计采用法兰对接的安装形式，两端法兰的螺栓孔位按照常规工业管道的配接标准做了对应布局，安装时无需额外定制转接件，可直接与同通径的工艺管道完成对接，安装边界充分考虑了现场管线的排布空间，上部显示表头的突出尺寸经过优化，不会与周边并行管线、管架结构产生干涉，日常巡检时操作人员站在管道侧方即可清晰读取表头数值，无需额外调整观测角度。

　　从功能设计逻辑上，这款流量计的结构分为下部测量管段与上部显示腔体两个核心部分，下部测量管段为流体的流通通道，内部预留了转子组件的安装空间，锥管段的过渡曲面做了平滑处理，可减少流体经过时的紊流扰动，降低压损的同时提升测量的线性度，避免介质内的细小杂质在转角处堆积卡滞转子。上部显示腔体采用方正的密封壳体结构，内部可容纳信号转换、计数显示的相关组件，壳体与下部测量管段的连接部位做了密封止口设计，可满足常规工业现场的防尘防水要求，即使在户外管廊、车间潮湿环境下长期运行，也能避免外界水汽、粉尘侵入内部影响元器件工作。

　　设计过程中针对不同介质的适配性做了结构考量，测量管段的过流面采用均匀壁厚设计，既可以承受常规工业管道的工作压力，也不会因为壁厚差异导致测量段的通径偏差影响计量精度；法兰端面的密封槽位预留了标准垫片的安装空间，不管是采用橡胶垫片还是金属缠绕垫片，都能保证连接部位的密封性能，避免介质泄漏。表头部分的壳体边角做了小圆弧过渡，没有尖锐的凸起结构，既可以降低运输、安装过程中磕碰造成的壳体变形风险，也能减少现场积灰的死角，日常清洁维护更加方便。

　　从结构建模的细节来看，各部件的装配间隙经过合理预留，转子的活动行程与显示组件的传动路径做了对应匹配，不会出现传动卡滞或者量程超限的问题；法兰上的螺栓孔采用均匀圆周排布，安装时可根据现场管线的走向调整表头的朝向，适配不同的安装方位需求，不管是水平管道安装还是垂直管道安装，都能保证表头处于便于观测的角度。整体结构没有冗余的设计部件，在满足测量功能、安装强度、防护要求的前提下尽可能压缩了整体体积，降低了设备自身的重量，减轻管道的承重负载，适合在长期连续运行的流体管线上使用。
