25NB150#法兰式校准罐体结构设计

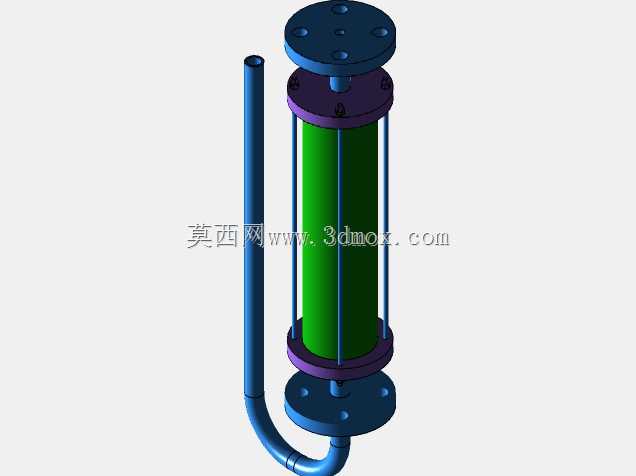

　　在流体计量、化工介质输送、实验台管路搭建的现场场景里，这类小通径直筒式校准件是计量校准环节不可或缺的管路组件，主要承担管路流量校准、介质容积标定的核心作用，常串接在试验管路的计量段位置，为流量传感器、计量泵等设备提供标准容积参照，消除管路安装带来的计量偏差。从结构设计逻辑来看，整体采用上下法兰对接的直筒布局，上下端均配置带螺栓孔的圆形法兰盘，法兰盘预留均匀分布的通孔，可直接与同通径的管路法兰通过螺栓紧固，安装时无需额外焊接转接件，适配常规工业管路的安装间距要求，通径规格为25NB，对应公称通径DN25，额定适配压力等级匹配150#法兰标准，可覆盖常规低压流体输送管路的压力工况。罐体中段采用透明可视的筒体设计，

　　可直接观察内部介质的液位状态，在校准作业时能直观确认介质充注状态，避免气堵、介质不满管导致的校准误差；筒体外侧设置多根竖向的支撑拉杆，连接上下两端的法兰压盖，为筒体提供均匀的轴向压紧力，保证密封面的压合均匀性，避免介质渗漏。罐体侧部引出弯管式管路接口，接口同样采用法兰连接形式，弯管的弯曲半径经过校核，既保证介质流动的平顺性，避免直角弯头带来的流阻突变，也预留了足够的安装操作空间，方便与旁通管路或者校准取样管路对接。设计过程中重点考量了安装边界的适配性，整体轴向长度控制在常规管路计量段的预留尺寸范围内，侧向弯管的外伸距离避开了相邻管路的安装干涉区，法兰螺栓孔的位置度公差严格匹配150#法兰的标准尺寸，可直接替换同规格的管路校准件，

　　无需对现有管路进行改造。筒体与上下法兰压盖之间设置密封垫片，压盖通过螺栓预紧时，支撑拉杆同步受力，避免透明筒体承受过大的轴向压紧力导致开裂，兼顾可视性与结构强度；侧向弯管与上法兰的连接位置做了圆弧过渡处理，减少介质流动时的局部涡流，降低流阻对校准精度的影响。在实际选型应用中，这类校准罐可适配净水、低粘度化工试剂、油品等多种介质的校准场景，安装时只需保证罐体垂直固定，即可保证容积标定的准确性，日常维护时只需拆卸上下法兰的连接螺栓，即可更换内部密封件或者清理筒体内壁的残留介质，拆装操作便捷，适配实验室、工业生产线计量段、小型流体试验台等多种安装场景。
