法兰连接式径向表盘温度检测元件

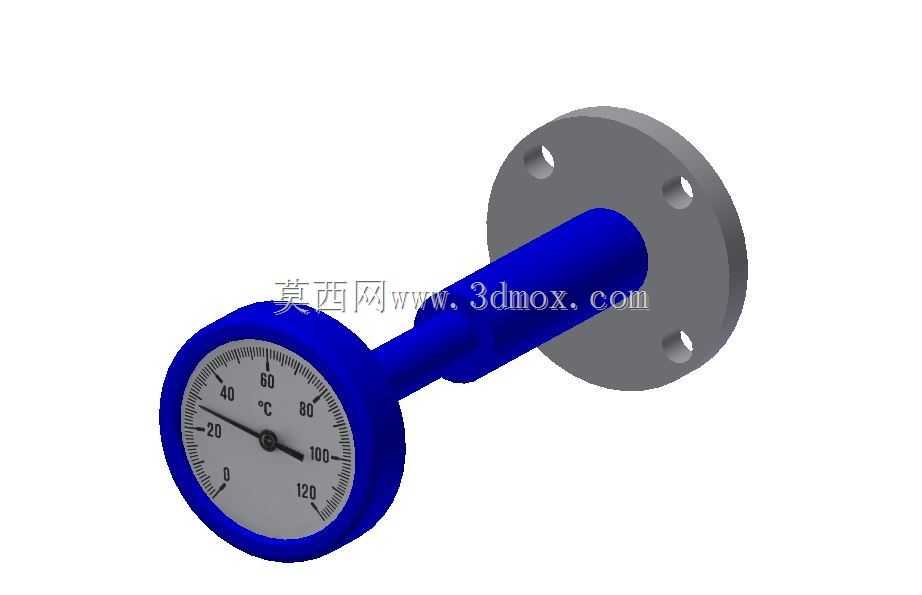

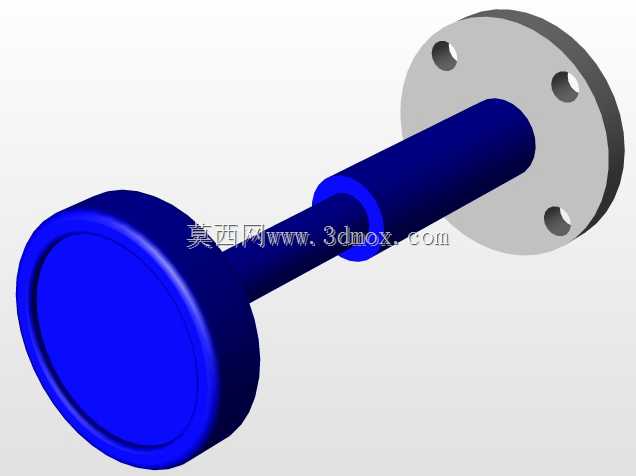

　　这款温度检测元件采用法兰安装结构，适配公称通径50、压力等级150磅级的工业管道对接场景，日常可直接固定在化工流体管线、换热设备端盖、小型反应容器侧壁的预留法兰接口上，无需额外设计转接支架，安装时仅需匹配对应法兰的螺栓孔位完成紧固，即可让测温探杆伸入被测介质区域完成温度采集。从结构设计来看，整体采用探杆与表盘一体化的刚性连接方案，探杆外层做了密封防护处理，可避免被测介质沿探杆与法兰的衔接缝隙渗出，表盘采用径向布置方式，安装完成后表盘盘面垂直于管道轴向，巡检人员沿管线巡检时无需侧身调整视角，即可直接读取表盘上的温度数值。表盘量程覆盖0到120摄氏度的测温区间，刻度线做了加粗标识，指针采用高对比度深色设计，即使在车间普通照明条件下，

　　也能快速识别当前被测介质的温度数值，无需凑近表盘仔细辨认。探杆长度经过适配性设计，安装后探杆端部可到达管道中心流道区域，避免因贴壁安装导致测温数值受管壁温度干扰，出现测量偏差。法兰盘采用标准四螺栓孔布局，孔位间距符合对应压力等级的法兰尺寸规范，对接时可直接匹配同规格的工业法兰，安装边界清晰，设计人员在做管线布局时，仅需在法兰对接位置预留出表盘直径1.2倍的径向操作空间，即可满足后期读数、日常维护的空间需求，不会出现安装后表盘被相邻管线、支架遮挡的问题。这类测温元件多用于无远传需求的就地温度检测场景，比如循环水供回水管道、小型导热油支路、压缩空气缓冲罐的温度监测，相比电子测温元件，纯机械结构的表盘式温度元件无需外接供电，

　　也不存在信号干扰问题，在工况相对稳定、无需远程采集温度数据的场合，可靠性更高，后期维护成本更低。建模过程中对法兰的密封面、探杆与法兰的焊接衔接位置、表盘与探杆的连接过渡段都做了细节还原，结构尺寸完全匹配实际工业产品的安装规范，可直接用于管线装配模拟、设备布局校验的三维场景中，帮助设计人员提前核对安装空间，避免现场安装时出现干涉问题。
