立式固体物料称重处理罐体结构

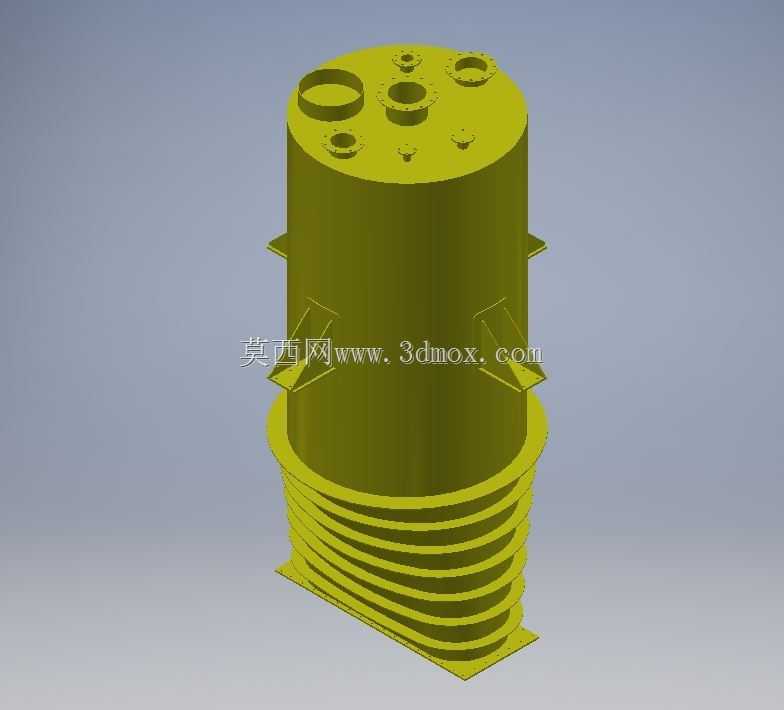

　　这款立式罐体结构主要面向散状固体物料的在线称重与暂存处理场景，常见于粉体加工、粮食储运、化工散料处理生产线的计量工段，可直接对接上下游的进料、出料输送设备，完成物料的批次重量计量、缓存中转功能。从结构设计来看，罐体主体采用立式圆柱构型，最大化利用竖向安装空间，减少生产线的横向占地需求，底部设置多圈波纹状伸缩缓冲结构，可在物料装填、称重计量过程中抵消部分竖向载荷冲击，避免硬连接对称重传感器精度的干扰，同时也能适配安装基础的微小沉降差，减少结构应力集中。罐体顶部开设多个不同口径的法兰接口，分别对应主进料口、排气口、助剂添加口、检修观察口等不同功能管路的对接需求，接口位置按照管路排布的操作空间做了错位布置，

　　避免相邻管路安装时出现操作空间不足的干涉问题。罐体中下部对称布置的多组支耳结构，是整台设备的称重承载点，安装时直接与高精度称重模块连接，无需额外搭建承重支架，支耳的加强筋结构按照满载工况下的偏载载荷做了加厚处理，可承受单侧进料时的不均匀载荷，避免长期使用出现支耳变形影响计量精度。底部的方形安装法兰与波纹段下端刚性连接，可直接对接下方的出料输送设备或者卸料阀，法兰的螺栓孔位按照通用管路对接标准做了等距布置，适配常规的快装、法兰连接需求。设计过程中优先考虑了称重工况的载荷传递路径，所有与罐体连接的外部管路都需要配置软连接结构，避免外部载荷传递到罐体上影响称重数据准确性，罐体的壁厚按照满载物料的静压载荷做了等强度设计，直筒段壁厚保持一致，

　　顶部盖板根据接口开孔位置做了局部加厚，减少开孔处的应力变形。安装边界方面，设备整体竖向布置，需要预留顶部的管路安装操作空间、侧面的称重模块调试空间，底部预留卸料设备的安装高度，整体安装基础需要保证水平度偏差在允许范围内，避免称重模块出现偏载误差。
