带外螺纹段弯制U形管路固定夹结构

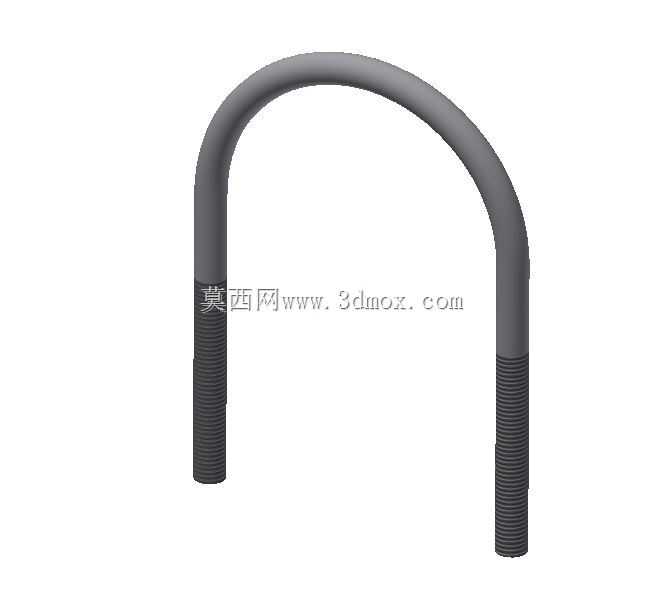

　　日常做液压站布管、厂区工艺管线排布、小型设备气路装配时，最常碰到的就是小口径硬管的固定需求，这类带端部螺纹的U形管夹，是现场安装和设备预装阶段使用率极高的固定件。不同于普通卡扣式管夹，这款U形夹采用圆钢整体弯制成型，圆弧过渡段无拼接焊缝，两个直臂段加工有连续外螺纹，安装时不需要额外配套抱箍卡座，直接穿过预设的安装板孔位，配合平垫、弹垫和六角螺母就能完成锁紧，适配的安装板厚度范围较宽，现场施工时哪怕安装孔位存在少量偏差，也能通过螺纹段的调节余量完成装配，容错率比焊接式管卡高不少。从结构设计逻辑来看，圆弧段的内径直接匹配被固定管路的外径，弯制时严格控制圆弧的圆度，避免出现局部压合过紧导致管路外壁被夹伤、或是间隙过大出现管路窜动的问题；

　　两个直臂段保持平行度公差，防止穿装时出现卡滞，螺纹段的长度预留了足够的锁紧余量，哪怕需要在管夹和安装板之间加装减震橡胶垫，也不需要额外更换更长的紧固件。在实际应用场景里，这类U形夹既可以用来固定无缝钢管、不锈钢硬管，也能适配同外径的PVC硬管、穿线钢管，在小型空压机气路布局、机床冷却水管固定、农业机械液压管路排布、建筑给排水管线明装固定场景下都能使用。设计建模时要重点关注几个边界参数：首先是弯制圆弧的中心半径，要匹配被夹持管材的外径，保证圆弧面和管材外壁的贴合面积足够，避免局部应力集中夹裂薄壁管材；其次是直臂段的长度，要覆盖安装板厚度、配套垫片厚度、螺母锁紧的最小啮合长度，防止螺纹啮合不足出现松脱；另外弯制处的圆角要控制好，

　　避免冷弯过程中圆钢出现局部颈缩、强度下降的问题。和冲压成型的半片式管夹相比，整体弯制的U形夹抗拉力更强，在有振动的设备上使用时，只要配好防松螺母，长期运行也不容易出现断裂、松脱的问题，而且安装工序简单，不需要在现场配对两个半夹，单人就能完成装配作业，能有效缩短管线安装的工时。建模过程中还要注意螺纹段的收尾处理，靠近圆弧段的螺纹要做退刀结构，避免弯制时螺纹处产生应力集中，在设备长期振动的工况下出现断裂隐患；两个直臂的端面要做倒角处理，既方便穿入安装孔，也能去除毛刺避免安装时划伤操作人员。
