M72摩托车车架主体框架结构设计

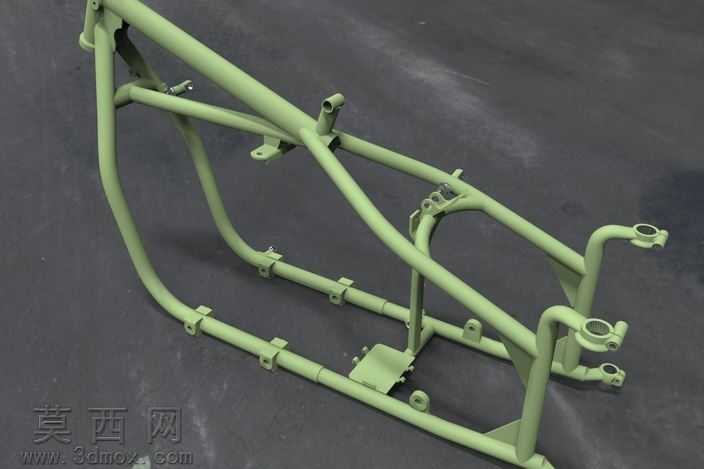

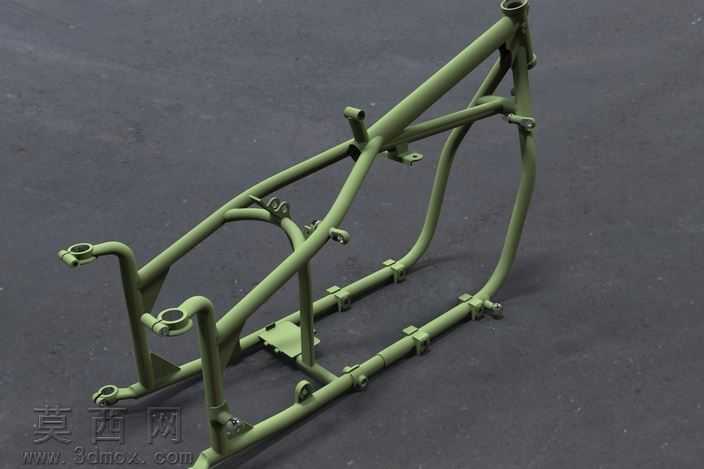

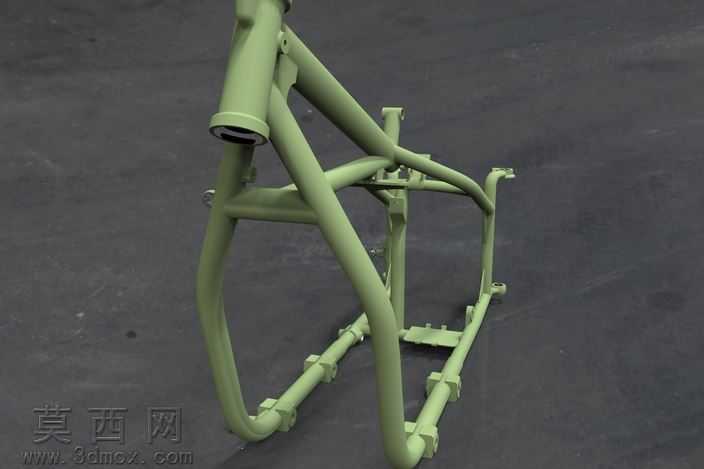

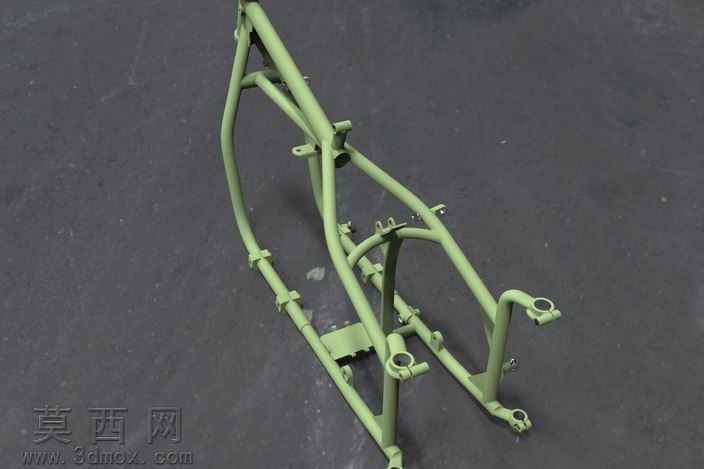

本作品为M72摩托车的主承载框架组件三维建模成果，建模过程围绕复古重型摩托车的车架力学承载需求展开，以管状结构为核心搭建主体受力体系。建模阶段首先梳理摩托车车架的载荷分布逻辑，明确车头转向连接位、发动机安装位、变速箱固定位、后摇臂铰接位、座椅支撑位、油箱安装位的空间坐标关系，采用参数化草图绘制各段管材的中心走向轨迹，通过扫掠特征生成不同管径的主纵梁、斜撑梁、下托梁结构，保证管材衔接处的曲率过渡自然，避免应力集中的锐角结构。针对车架上的各类安装支座，建模时采用凸台拉伸、切除特征完成安装孔位、定位卡槽的细节制作，每一处固定耳片的厚度、孔径参数都匹配对应连接件的装配尺寸，其中发动机与变速箱安装区域的支座做了适配性的小幅调整，预留出动力总成的装配间隙，同时保证安装面的平面度公差符合装配要求。材质渲染阶段选用军绿色哑光金属漆材质，还原老式军用摩托车车架的漆面质感，调整材质的粗糙度、金属度参数，模拟金属管材表面的细微颗粒质感，在衔接焊缝位置做了细微的纹理处理，还原真实车架焊接后的结构细节。结构设计上采用双下托梁+主斜撑的经典摇篮式车架布局，主纵梁从车头立管位置向后延伸至车尾座椅支撑处，斜向加强梁连接车头立管与发动机安装区域，下侧双梁形成环抱结构承托动力总成，多组横向固定耳片沿梁体均匀分布，用于覆盖件、线束、附属配件的安装固定，整体框架在保证结构强度的前提下优化管材排布，减少不必要的冗余结构，兼顾轻量化与承载能力，各连接节点的过渡圆角处理有效分散骑行过程中的载荷冲击，转向立管位置的加强结构保证车头转向的刚性，后段的尾架延伸结构可直接适配后挡泥板、后座的安装需求，完整还原M72摩托车车架的经典结构特征，建模过程中对各部件的装配干涉做了全面检查，确保框架与后续加装的动力、行走部件能够精准匹配。
