无制动轻型挂车牵引连接配件结构设计

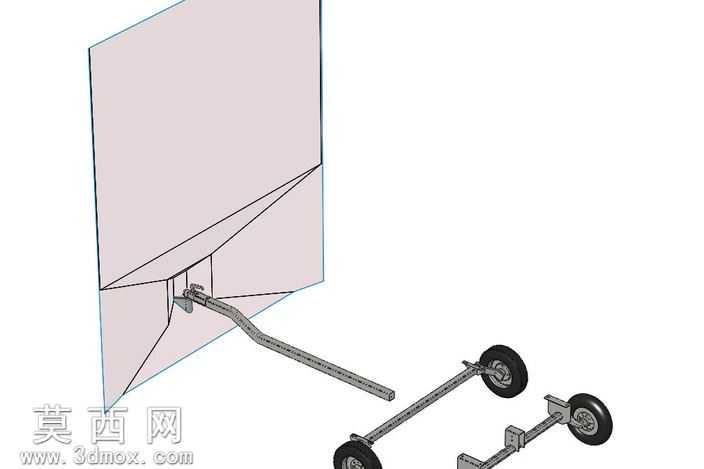

本作品采用SolidWorks完成全参数化三维建模，整体围绕无制动轻型挂车的后牵引连接系统展开设计，建模过程严格遵循德国DIN74058标准中后侧牵引车的相关规范，所有标准件均采用行业通用的现成组件参数进行搭建，确保模型可直接用于后续的结构验证与改装设计。建模阶段首先完成牵引挂钩主体的结构绘制，分别匹配AKo K4挂钩、UBR700阿克塞尔、Nieper GFA500阿克塞尔、Winterhoff WW-8-E耦合机构的标准安装接口，同时预留4.80x4.00规格轮胎的适配安装位，所有配合面均按照实际装配公差设置间隙参数，避免出现装配干涉问题。模型整体包含装配体与零件两个层级的文件，装配体文件完整呈现挂车牵引系统的两种工作状态：加载状态下牵引臂与挂车主体、车桥轮组的连接结构完全锁止，各受力部件的应力传递路径清晰可见；卸载状态下可直观展示牵引挂钩与耦合机构的脱开结构，方便使用者理解不同工况下的部件动作逻辑。材质设置上，牵引臂、挂钩等承重部件采用结构钢材质参数，表面做镀锌防锈的质感处理，轮胎采用橡胶材质的哑光纹理设置，车桥轮辋采用金属冲压件的质感表现，挂车承载面板采用轻质板材的哑光材质，渲染阶段采用正交视角展示整体装配关系，同时对牵引连接的核心部位做局部视角的呈现，清晰展示挂钩与耦合机构的卡接结构、牵引臂与车桥的固定方式、轮组与车桥的转动配合结构。设计思路上优先考虑无制动轻型挂车的使用场景，所有部件均采用成熟的标准商用配件，无需额外定制加工即可完成实物装配，模型同时保留了所有特征的参数化可编辑属性，使用者可根据实际使用的轮胎规格、挂钩型号快速修改对应参数，适配不同载重等级的轻型无制动挂车改装需求，整体结构紧凑合理，牵引受力路径经过优化，可有效降低牵引过程中的应力集中问题，满足轻型挂车日常拖挂使用的强度要求。
