汽车冷却系统管带式散热器结构设计

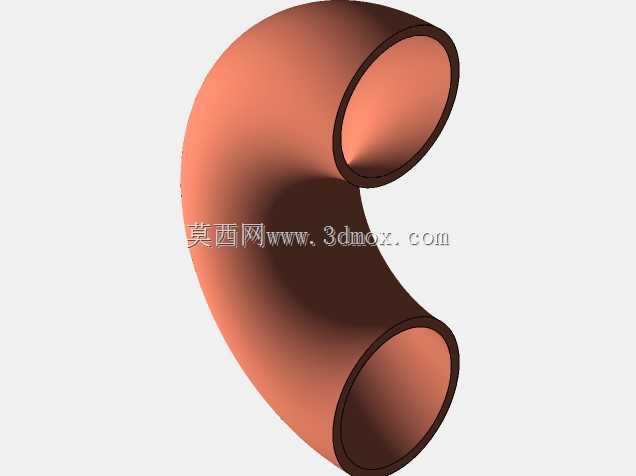

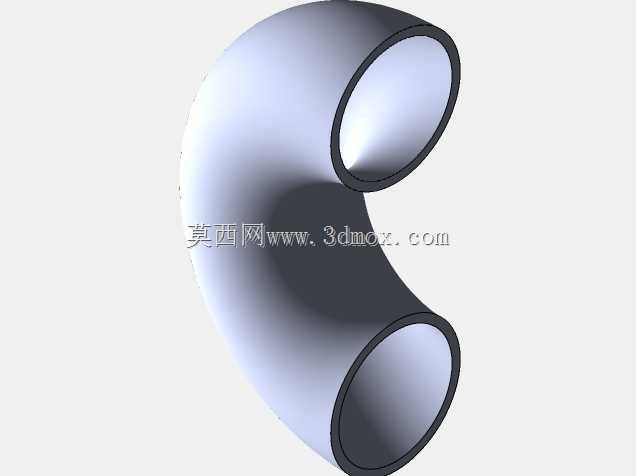

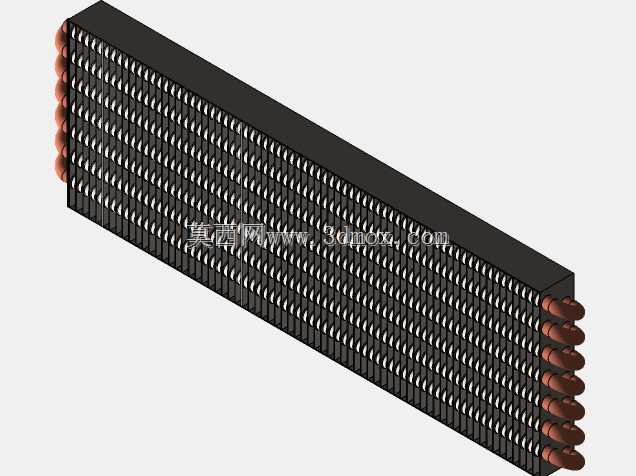

　　这款管带式散热器主要面向车用动力冷却场景，在燃油车冷却回路、新能源车型温控回路中都可适配，核心作用是把循环介质携带的多余热量散逸到外界空气中，避免动力单元、电控元件因工作温度超出阈值出现性能衰减甚至损坏。从结构设计逻辑来看，整体采用长条形扁宽布局，芯体部分采用密集排布的散热带与冷却管间隔叠压结构，散热带表面冲制有规律的百叶窗式导流切口，能在空气流经芯体时不断破坏气流边界层，提升空气侧的换热效率，避免气流平顺流过时带走热量不足的问题。冷却管采用扁管截面设计，相比圆管能在有限的芯体厚度内容纳更多流通截面积，同时增大和散热带的接触贴合面积，降低接触热阻，两端的集流管采用圆弧弯管衔接，能让循环介质在进出芯体时流动更平顺，

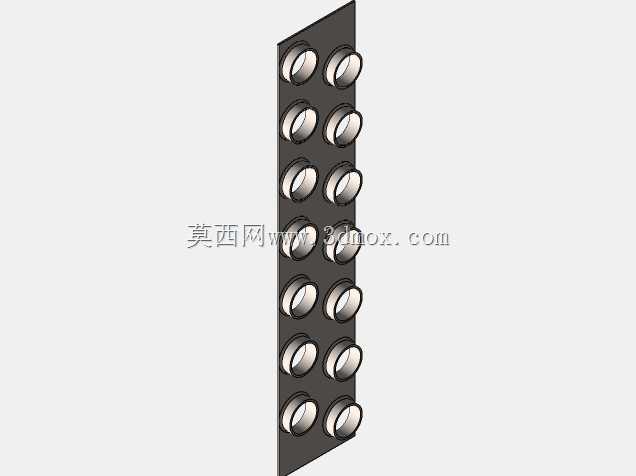

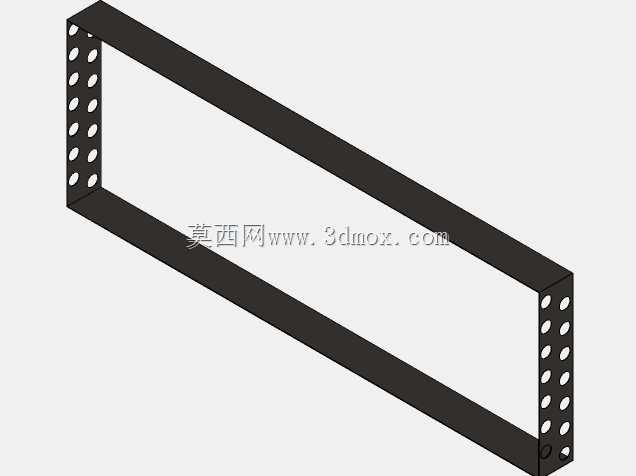

　　减少局部流阻带来的泵功损耗。在安装边界设计上，整体外形为规整长方体，芯体两侧预留有安装支架的固定点位，可适配不同车型的机舱安装空间，进出液接口统一设置在芯体同侧端面上，方便和整车冷却管路快速对接，接口尺寸匹配常规车用冷却管路的卡接标准，不需要额外做转接结构就能完成装配。设计过程中重点平衡了散热效率和流阻损失的关系，散热带的翅片密度经过匹配计算，既保证足够的换热面积满足额定工况下的散热需求，又不会因为翅片过密导致空气侧阻力过大，超出前端冷却风扇的风压工作区间，同时芯体整体的结构强度做了强化处理，叠压后的芯体和两侧护板、端盖采用钎焊固定，能承受车辆行驶过程中的振动载荷，不会出现散热带松脱、冷却管开裂漏液的问题。在实际选型适配时，

　　可根据系统的热负荷需求调整芯体的有效长度、散热带的翅片密度以及冷却管的排布数量，不需要改动整体的安装接口形式就能适配不同功率等级的动力系统冷却需求，芯体的迎风面设计为平整平面，能和整车前端的进气格栅、导风罩紧密贴合，避免出现气流旁通导致散热效率下降的问题。
