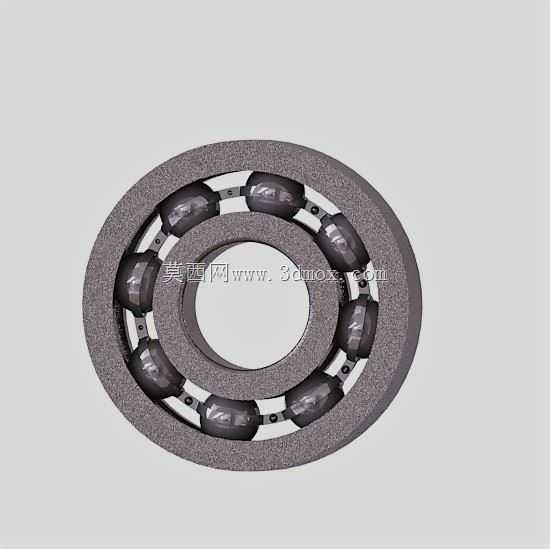

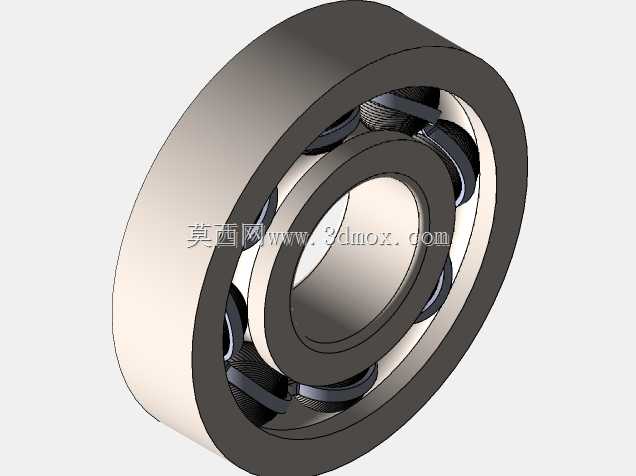

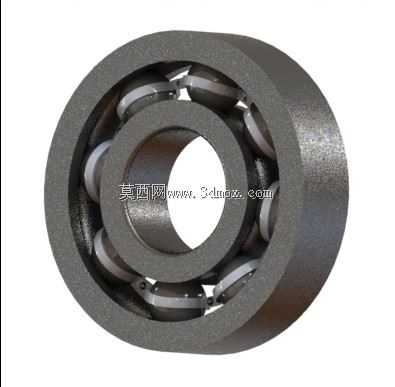

深沟球滚动轴承结构三维建模设计

　　作为旋转传动系统里的核心支撑部件，这类深沟球轴承的应用场景覆盖了绝大多数需要降低轴系旋转摩擦阻力的工业设备，从小功率电机输出端、机床主轴支撑位，到输送机辊筒两端、减速机输入输出轴装配位，甚至民用家电的电机转轴处，都能见到同结构轴承的身影。它的核心功能是在支撑旋转轴系的同时，将轴运转过程中的径向载荷、少量双向轴向载荷平稳传递到轴承座结构上，把轴与安装座之间的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与部件磨损速率。

　　从结构设计逻辑来看，整个轴承分为四个核心组成部分：内圈通常与轴颈采用过盈配合随轴同步转动，内圈外侧加工有与滚动体曲率匹配的弧形滚道，滚道的曲率半径略大于钢球半径，保证滚动体接触时既有足够承载面，又不会出现卡滞；外圈一般与轴承座孔采用过渡或间隙配合，多数工况下保持固定，部分特殊工况下也会随部件转动，内侧同样加工对应弧形滚道；中间的钢球作为滚动传力元件，均匀排布在内外圈滚道之间，数量与直径直接决定轴承的额定动载荷、静载荷承载能力，钢球的圆度、表面粗糙度直接影响轴承运转的平稳性与噪音水平；浪形保持架的作用是将所有钢球均匀分隔开，避免相邻钢球直接接触产生额外摩擦与磨损，同时引导钢球在滚道内正常运转，在轴承拆装时还能防止钢球脱落。

　　建模过程中需要严格把控各部件的尺寸配合边界：内圈的内径尺寸要匹配对应轴颈的公差带，保证配合紧度符合载荷传递要求，避免运转时出现内圈跑圈打滑；外圈的外径尺寸要匹配轴承座安装孔的公差带，保证外圈安装定位可靠，不会出现外圈蠕动磨损；轴承的整体宽度尺寸要匹配轴系的轴向安装空间，预留合适的轴向定位间隙，避免轴系热胀冷缩时轴承被轴向力卡死；钢球与内外圈滚道之间要设置符合行业标准的径向游隙，游隙过小会导致运转时摩擦升温过快、润滑脂失效加速，游隙过大则会导致轴系旋转精度下降、运转振动噪音增大，不同应用场景下游隙组别需要对应调整，比如高温高转速工况需要选用更大游隙组别，高精度主轴工况需要选用更小游隙组别。

　　实际选型建模时还要考虑安装边界的限制：如果轴承安装位置两侧有密封圈或防尘盖结构，要在内外圈对应位置预留密封件的安装槽位，保证密封件能可靠阻挡外界粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏；如果是带止动槽的轴承结构，还要在外圈外侧加工对应止动槽，匹配轴用挡圈实现外圈的轴向定位，简化轴承座的轴向固定结构。整个模型的各部件装配关系要完全还原实际装配逻辑，钢球与滚道的接触位置、保持架与钢球的间隙都要符合实际生产的装配要求，可直接用于后续的轴系装配干涉检查、运转模拟仿真，也能作为机械设计教学中滚动轴承结构讲解的演示模型，帮助从业者直观理解轴承各部件的配合关系与工作原理。
