往复式蒸汽动力机组结构设计方案

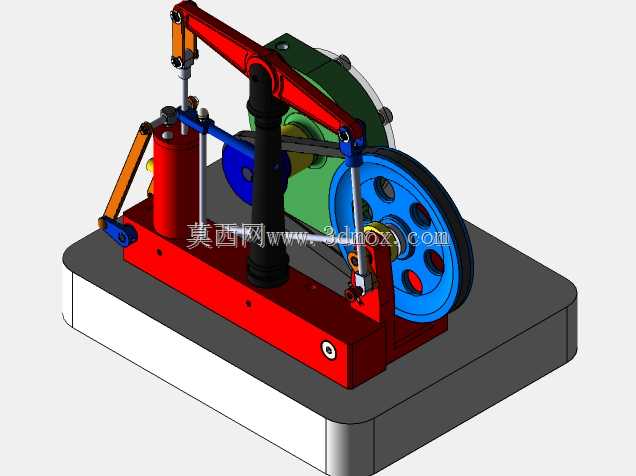

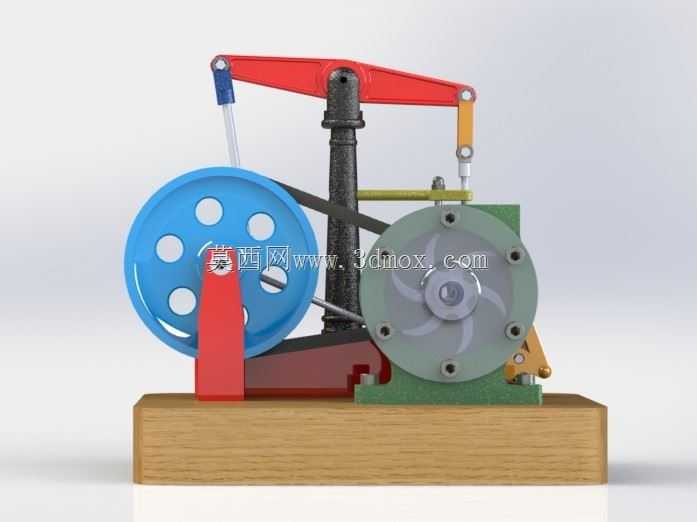

　　这套蒸汽动力装置的三维结构设计，核心围绕热能向机械能的稳定转换逻辑搭建，可覆盖小型工业动力输出、教学演示装置、复古动力设备复刻等多类应用场景，在分布式小型动力供给、热能回收动力转化场景中具备实际参考价值。整套结构采用经典的往复式活塞布局，核心做功单元为单缸活塞组件，配套曲柄连杆传动结构，可将活塞的直线往复运动平滑转换为曲轴的旋转运动，动力输出端预留标准轴连接接口，可直接对接负载端的传动轮、联轴器等部件，适配不同场景的动力传输需求。设计过程中优先考虑了蒸汽密封与运动部件的磨损余量，活塞环槽位置预留了标准密封件的安装空间，缸体壁厚按照常规低压蒸汽工况的承压要求做了冗余设计，避免长期运行过程中出现缸体变形、蒸汽泄漏等问题。

　　缸体侧面集成了进排气道结构，与滑阀配气机构的安装位做了一体化设计，减少外接管路带来的密封风险，配气机构的传动齿轮与曲轴端做了同步啮合设计，可随曲轴转动自动完成进排气的时序切换，无需额外配置独立的配气驱动单元。从安装边界来看，整套机组的底座采用一体化铸造结构设计，底部预留四个对称的地脚螺栓安装孔，可直接固定在混凝土基础或者钢制设备机架上，整体重心落在底座几何中心偏曲轴输出端的位置，运行过程中可降低往复运动带来的振动幅度，无需额外加装复杂的减震组件。曲轴的支撑位采用分体式轴承座结构，方便后期维护过程中拆解更换轴瓦，轴承座与底座的连接面做了定位销孔设计，重装时可保证同轴度公差符合运行要求，避免出现轴系偏磨的问题。

　　飞轮结构安装在曲轴的非输出端，通过键连接与曲轴固定，转动惯量经过匹配计算，可抵消活塞往复运动到上下止点时的动力中断问题，保证输出转速的平稳性，飞轮外缘预留了盘车孔位，设备启动前可通过人工盘车检查运动部件是否存在卡滞。整套结构的管路接口均采用标准管螺纹设计，蒸汽入口、冷凝水排放口的位置做了操作空间预留，日常维护时无需拆解主体结构即可完成管路拆装、密封件更换等操作，适配工业场景下的快速运维需求。
