槽轮式间歇传动机构结构设计

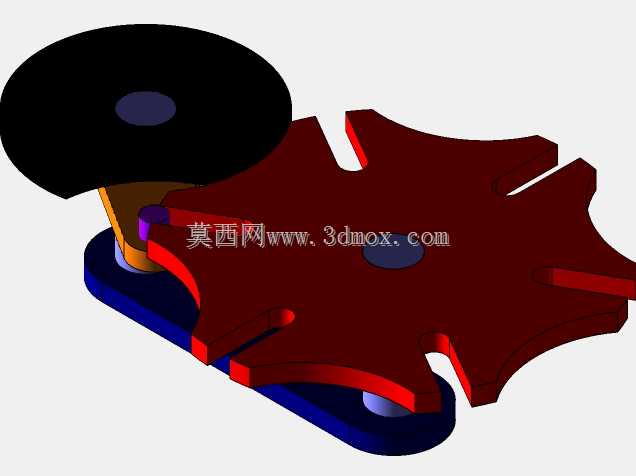

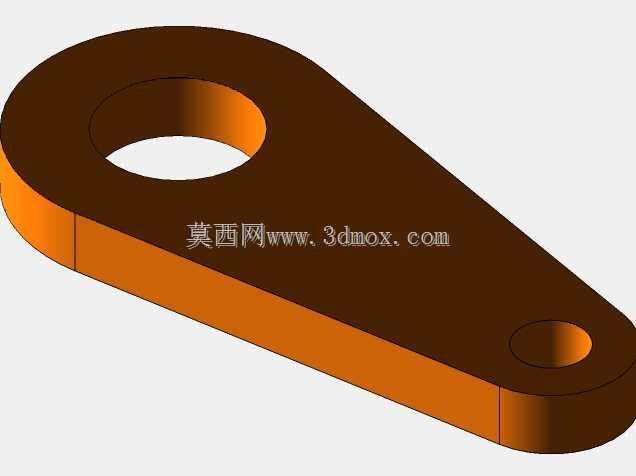

　　这套间歇传动结构核心采用外啮合槽轮配合主动拨盘的经典构型，主动端的圆柱拨销随输入轴做连续匀速回转，当拨销嵌入槽轮的径向导槽时，会带动槽轮转过固定分度角，待拨销脱离导槽后，槽轮上的内凹锁止弧会与主动盘上的外凸锁止弧贴合锁止，让槽轮保持精准的静止定位状态，直到下一个循环拨销再次进入导槽，以此实现把连续回转输入转化为单向步进式间歇输出的传动效果。这类结构最常见的应用场景覆盖多工位自动化转台、轻工包装设备的送料工位、胶片放映机的走片机构、多工位装配转盘的分度单元，相比棘轮棘爪的间歇传动形式，槽轮结构在分度过程中传动更平稳，冲击载荷更小，适合中低速、固定分度节拍的工位切换场景，能在无额外定位销的前提下实现工位的精准锁止，

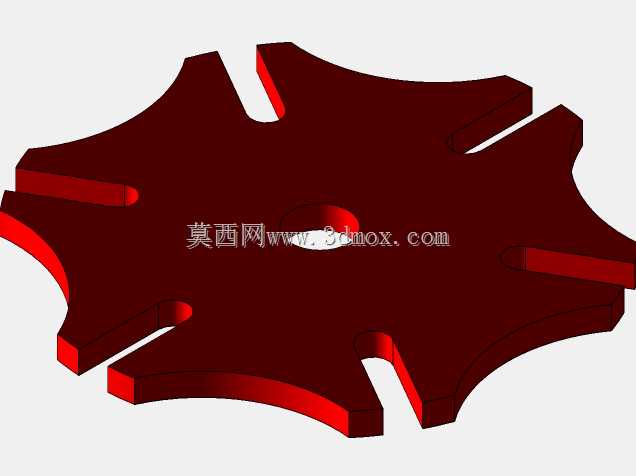

　　减少额外定位机构的装配复杂度。从结构设计逻辑来看，这套模型的槽轮开设6个径向导槽，对应每次分度转过60度，可适配6工位的转盘布局需求，主动拨盘的回转中心与槽轮回转中心的中心距经过严格校核，确保拨销进入和脱离导槽时的瞬时传动比平滑过渡，避免刚接触瞬间的刚性冲击；锁止弧的配合间隙控制在0.02-0.05mm区间，既保证锁止时槽轮不会出现窜动，又不会因为配合过紧导致运转卡滞。底部的安装基板预留了两组轴承座的安装定位孔，输入轴端可直接对接伺服电机或者同步带轮传动单元，输出端的槽轮轴可通过法兰连接多工位载具转盘，安装边界上整体结构的轴向厚度控制在紧凑区间，径向轮廓以槽轮最大回转半径为边界，不会出现运动干涉，拨销采用可拆卸的圆柱销结构，

　　磨损后可快速更换，无需整体更换拨盘部件。实际应用中这类结构的输入转速通常控制在每分钟10-30转区间，过高的转速会放大拨销进出导槽时的冲击，缩短部件使用寿命，设计时也可根据工位数量需求调整槽轮的导槽数量，对应调整中心距与拨盘回转半径，适配4工位、8工位等不同分度需求的设备场景，结构整体没有复杂的异形曲面，加工时可采用常规铣削、线切割工艺完成零件加工，装配调试难度低，适合作为自动化设备的标准分度单元集成使用。
