轴流结构工业排气扇结构设计方案

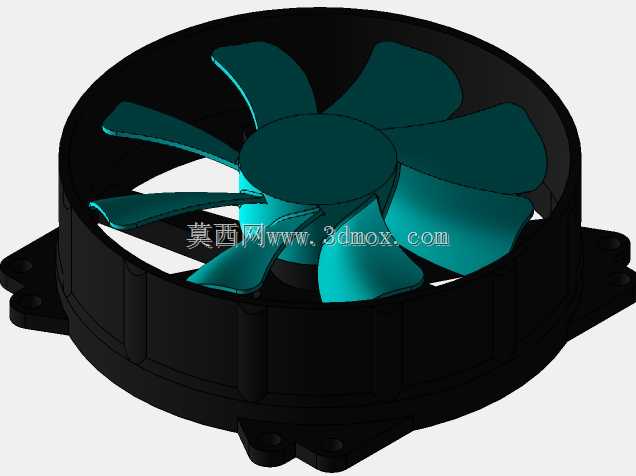

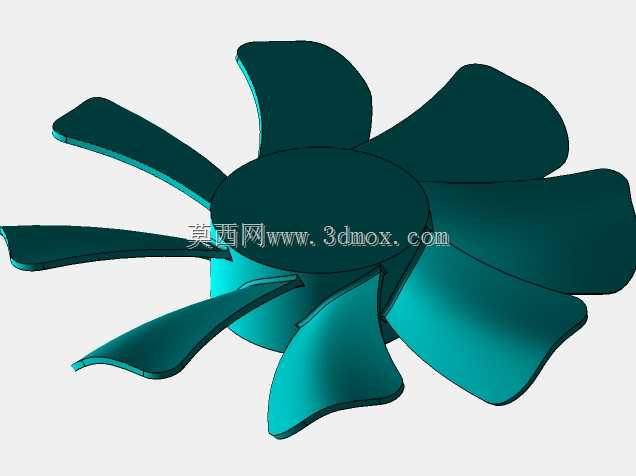

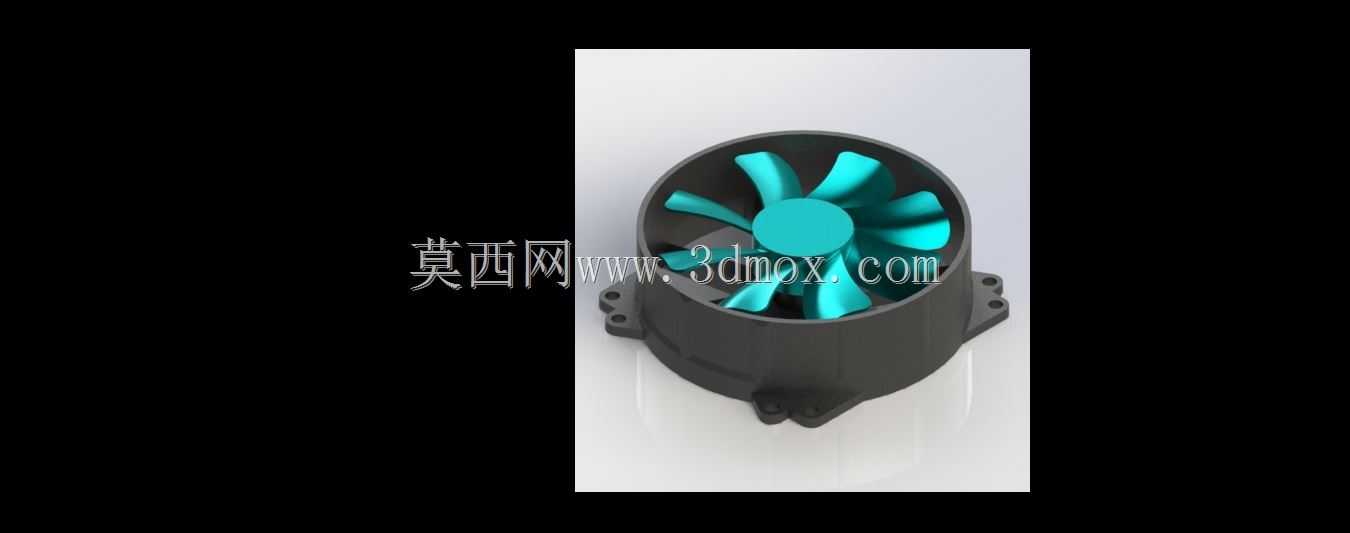

　　在工业电控柜散热、小型设备舱通风、工位局部排风这类场景里，这类直筒式轴流排气扇的应用覆盖率极高，不同于民用换气扇偏向静音、装饰性的设计取向，工业场景下的排气扇设计优先考量安装适配性、运行可靠性与风压余量。从结构来看，这款排气扇采用一体化筒式风筒设计，风筒两端预留带安装孔的固定耳座，耳座的孔位间距做了标准化适配，可直接匹配市面常见的机柜开孔尺寸，安装时不需要额外制作转接支架，直接通过螺栓穿过耳座孔位即可完成固定，安装边界预留了足够的螺栓操作空间，不会出现工具无法伸入拧紧紧固件的问题。叶轮采用七片后掠式叶片设计，叶片曲面做了等距变角优化，在相同转速下能获得比直叶片更高的风压，同时降低叶片切割气流产生的紊流噪音，轮毂位置做了圆弧过渡处理，

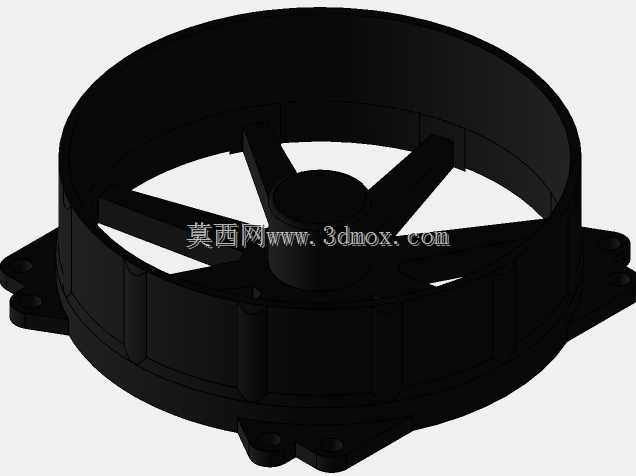

　　减少气流进入风筒时的中心涡流损耗，提升整体通风效率。设计过程中，风筒内壁与叶片外缘的间隙控制在极小范围内，避免间隙过大产生回流损失，同时预留了足够的安全余量，不会因为长期运行的轴承微小窜动导致叶片刮蹭风筒内壁。风筒底部的支撑脚结构，可支持卧式平放安装的需求，适配设备底部排风、管道侧装等多种安装姿态，不需要额外加装支撑构件。这类排气扇的核心用途是在封闭或半封闭的空间内形成定向气流，将设备运行产生的热空气、焊接工位的烟尘、狭小舱室内的浑浊空气直接排出，同时引入外部新鲜空气，避免局部区域温度过高导致电子元件降频、老化加速，或是有害粉尘积聚影响作业人员健康。叶轮与驱动电机的连接采用直联结构，省去了皮带传动、齿轮传动的中间环节，

　　既减少了传动损耗，也降低了后期维护的工作量，没有需要定期张紧、润滑的传动部件，长期运行的故障率更低。风筒的进风端做了微小的圆弧导角，引导气流平顺进入叶轮区域，避免直角进风口产生的气流分离损失，出风端则做了直段延伸设计，让流出的气流保持更高的指向性，不会在出风口位置快速扩散，能将气流输送到更远的位置，提升排风的有效距离。在结构强度设计上，固定耳座与风筒采用一体化成型结构，连接处做了加强筋过渡，能承受安装时的螺栓锁紧力，以及设备运行时产生的振动载荷，不会出现耳座断裂、松动的问题。叶片材质选用刚性与韧性平衡的工程塑料，长期运行不会出现叶片形变，动平衡精度保持性好，不会因为长期高速运行产生振动噪音增大的问题。
