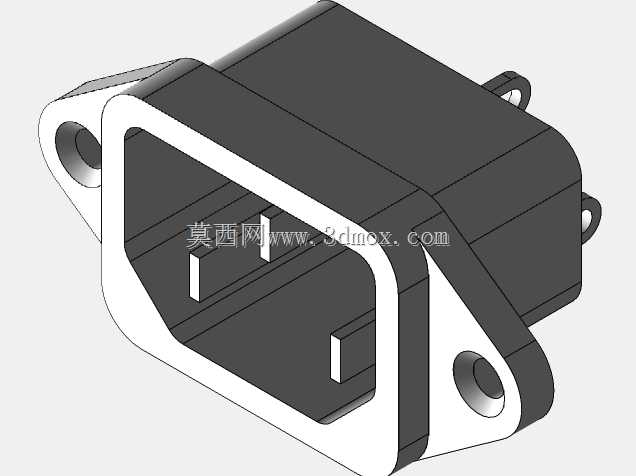

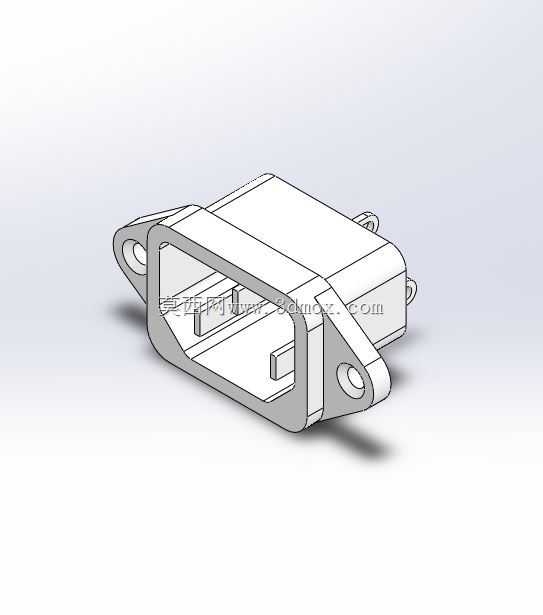

带安装法兰的矩形电连接器插座结构

　　这款带安装法兰的矩形电连接器插座，是工业电气连接场景里的基础适配部件，常见于控制柜内部走线、设备面板外接端口、模块化机电单元的信号与小功率电源传输场景，用来实现不同功能模块之间的快速插拔对接，替代传统的硬线焊接连接，大幅提升设备组装、后期维护的换件效率，也能避免硬线拉扯导致的线芯脱落、接触不良问题。从结构设计来看，主体采用绝缘耐温的工程塑料壳体，内部预留了对应规格的插针安装腔位，腔体周边做了凸起的防错位挡边，能保证公头插入时对位准确，不会出现插反导致的针脚弯折、短路问题。两侧延伸出的带安装孔法兰耳是核心安装定位结构，法兰耳与主体壳体做了一体化的加强筋过渡，避免安装锁紧时法兰受力断裂，安装孔的孔径适配常规的M3规格紧固螺丝，

　　孔位间距符合通用矩形连接器的安装尺寸规范，能直接替换同规格的市面常规产品，不需要重新在设备面板上开孔调整。壳体前端的插接腔做了内凹设计，插合后公头的外壳能完全嵌入腔体内部，形成一定的防尘防误触防护，日常车间环境下使用时，能减少浮尘落入接触端导致的接触电阻升高问题，也能避免操作人员误碰到带电的接触件。设计过程中优先考虑了安装的便捷性，法兰耳的安装面做了平整处理，贴装在面板上时不会出现缝隙，锁紧后整体固定牢靠，设备运行产生的常规振动不会导致连接器松脱。内部的接触件安装槽位做了定位卡槽，插针压接完成后卡入槽位即可完成固定，不需要额外打胶固定，后期如果单个针脚损坏，也可以单独取出更换，降低维护成本。整体外形的长宽高尺寸控制紧凑，

　　不会占用过多的面板安装空间，对于内部走线空间紧张的小型控制设备、便携检测仪器来说，这种紧凑结构的连接器能有效压缩设备整体体积。插接端的导向斜角做了合理的倒角处理，公头对接时不需要完全精准对位，顺着斜角就能滑入插接腔，降低现场插拔的操作难度，即使是戴劳保手套的操作人员，也能快速完成对接操作。壳体的壁厚经过受力校核，常规的插拔冲击力不会导致壳体开裂，法兰耳的厚度也满足多次拆装的受力要求，不会因为反复拆卸螺丝出现法兰开裂、滑牙的问题。
