品字尾电源输入插座结构设计

　　这款品字结构电源输入插座，是各类工业电控设备、台式终端、小型机电产品上最常见的市电接入部件，日常做设备结构设计时，选型这类接插件往往要提前把安装边界、配合公差都卡准，不然开模或者做钣金开孔时很容易出现装配干涉。从实际应用场景来看，这类插座普遍用在AC220V市电输入回路中，承担设备外部电源线与内部供电模块的连接作用，相比直插式的裸线端子，带法兰固定的插座结构插拔寿命更长，也能避免线缆拉扯导致的接线松脱，在工控机箱、仪器仪表、小型机电设备、商用电器的供电端都有大量应用。

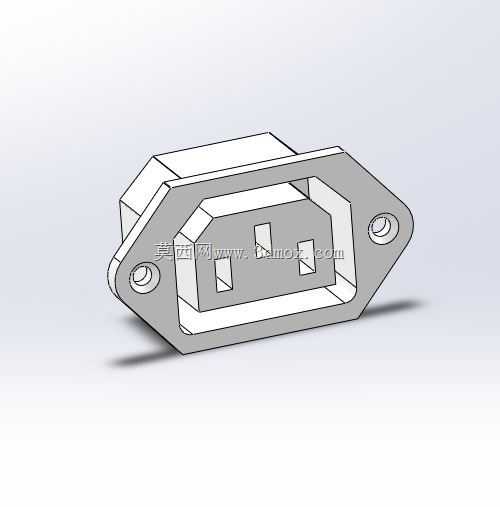

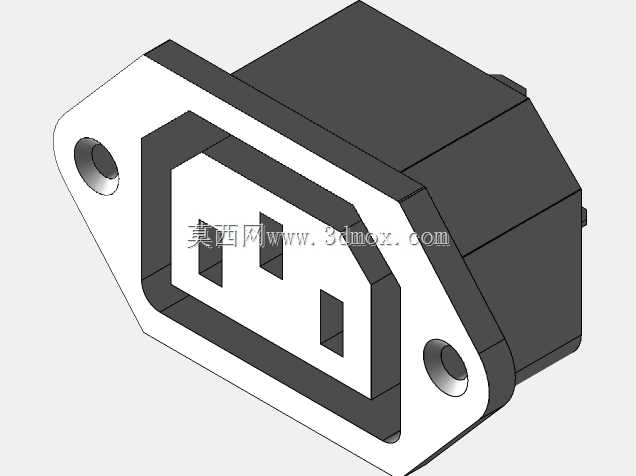

　　设计这款插座的三维结构时，首先要考虑的是安装适配性，两侧带安装孔的菱形法兰是这类插座的典型固定结构，安装孔的中心距、法兰整体的外轮廓尺寸，都要和行业通用的开孔尺寸匹配，保证用户替换或者选型时不需要重新修改设备面板的开孔参数。插座主体的绝缘基座采用耐温阻燃的工程塑料结构，内部三个插套的排布完全对应品字尾插头的插针位置，插套的夹持力设计要兼顾插拔手感和接触可靠性，既不能插拔过紧导致用户操作费力，也不能夹持力不足导致接触电阻过大、长期工作发热。

　　从安装边界来看，插座嵌入面板的部分要预留足够的内部空间，避让内部的PCB板、走线槽或者其他结构件，法兰贴合面板的一侧要做平整处理，保证安装后和面板之间没有明显缝隙，避免灰尘或者液体从安装缝隙渗入设备内部。接线端的结构设计要方便内部导线的压接或者锁付，不同引脚的极性标识要清晰，避免生产装配时出现火线零线接反的问题。另外在结构细节上，插座的插套入口要做防呆倒角，引导插头顺利插入，同时避免插针歪斜导致的插套变形，法兰上的安装孔可以适配自攻螺丝或者机牙螺丝，满足不同材质面板的安装固定需求。做这类接插件的三维建模时，还要重点关注插拔方向的配合公差，插套和插头插针的间隙要控制在合理范围，既要保证插拔顺畅，也要保证接触面积足够，降低长期工作的温升。
