M16X1.5聚酰胺电缆防水接头结构设计

　　这款聚酰胺材质的线缆锁紧接头，是电控柜、户外机电设备、自动化产线布线环节常用的连接件，日常在光伏汇流箱、户外传感器接线端、机床电控舱的穿线位置都能见到它的身影，核心作用是在穿引线缆的同时，锁紧线缆防止拉扯松脱，同时填补柜体开孔缝隙，阻挡粉尘、水汽沿穿线位置进入设备内部，保障舱内电气元件的运行环境符合防护要求。

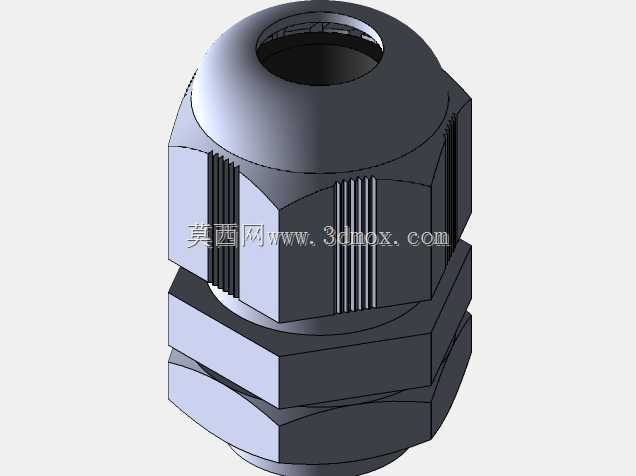

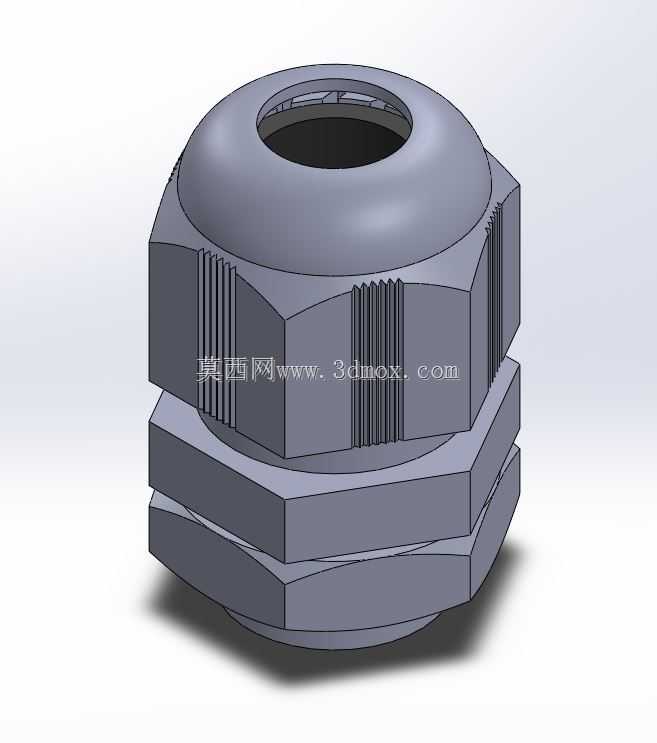

　　从结构设计逻辑来看，接头采用分体式组合结构，上部为带内锥面的锁紧压盖，外轮廓设计成对边平行的六角结构，同时在六角棱边之间增设竖向防滑滚纹，不管是用开口扳手紧固，还是徒手做预紧操作，都能获得足够的施力接触面，不会出现打滑脱手的问题。压盖内部的锥面与中部的弹性锁紧爪配合，当压盖沿螺纹向下旋紧时，锥面会均匀挤压周向分布的锁紧爪，让锁紧爪沿径向向内收拢，牢牢抱紧穿过的线缆外护套，既可以固定线缆轴向位置，避免设备运行过程中线缆受外力拉扯导致接线端子松脱，也能在抱紧位置形成环形密封面，阻断液体、粉尘的渗入路径。下部为带外螺纹的穿线主体，配套的六角锁紧螺母可以将接头整体固定在柜体或设备壳体的开孔上，主体与壳体接触的位置预留了密封垫圈安装槽，安装时搭配橡胶密封圈就能实现接头与壳体之间的静密封，整体防护等级可以满足多数户外工业场景的使用要求。

　　从安装边界来看，这款接头适配M16X1.5的标准安装螺纹，对应设备壳体上的开孔尺寸为常规16mm螺纹过孔，安装时不需要额外做扩孔或攻丝改造，直接穿入开孔后从背面旋紧锁紧螺母即可完成固定。接头内部的穿线孔径适配对应线径的圆形护套线缆，旋紧压盖时的锁紧力经过锥面结构的力分解，不会出现局部应力集中割伤线缆护套的问题，聚酰胺材质本身具备优秀的绝缘性能与耐老化特性，在-20℃到80℃的常规工业环境温度区间内，不会出现材质脆裂、螺纹滑牙的问题，同时材质本身的绝缘属性可以避免接头与带电线缆护套之间形成导电通路，额外提升电气布线的安全冗余。

　　在实际选型使用时，需要根据穿入线缆的实际外护套直径匹配对应规格的锁紧爪，确保抱紧时的接触面积足够，不要出现大规格接头穿细线导致锁紧不牢、密封失效的问题；紧固压盖时的扭矩不需要过大，当锁紧爪完全贴合线缆护套、手动无法转动线缆即可，过大的紧固扭矩反而会导致聚酰胺螺纹滑牙，或是压裂锁紧爪结构，影响接头的使用寿命。
