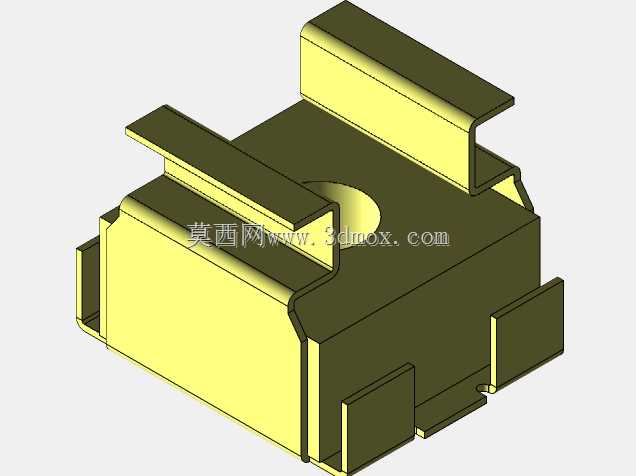

M5规格卡式不锈钢锁紧螺母结构

　　这款卡式锁紧螺母主要应用在机箱机柜、电气柜、钣金设备的型材框架装配场景中，是钣金拼装类设备里常用的浮动式紧固件，区别于常规压铆螺母，它不需要提前在钣金上做压铆工序，可直接卡入预制的方孔内完成预装，适配现场改装、后期运维调整的装配需求，在低压配电柜、通讯机柜、自动化设备铝型材框架的装配环节使用率很高。从功能特性来看，它自带的弹性卡爪结构可以在卡入安装孔后实现双向限位，不会从安装孔内脱落，同时螺母主体保留一定的浮动量，能够抵消安装孔位的加工公差，降低钣金冲孔、型材开孔的位置精度要求，装配时不需要额外对准螺纹孔，直接将螺栓拧入即可完成紧固，比普通螺母的装配效率提升40%以上，在批量装配的生产线场景下优势明显。

　　设计过程中首先确定了M5螺纹的适配规格，对应常用的M5十字盘头螺栓、内六角圆柱头螺栓的紧固需求，卡爪的折弯角度经过反复校核，保证卡入1.0-2.0mm厚度的钣金或型材时，卡爪的回弹量足够提供稳定的防脱力，同时不会因为卡接过紧导致安装时需要过大的按压力，增加装配工人的操作负担。螺母主体的方形结构和安装方孔的间隙控制在0.3-0.5mm之间，既保留足够的浮动偏移量来补偿孔位误差，也不会因为间隙过大导致螺栓拧紧时螺母跟转。外形尺寸上，螺母主体的方形轮廓适配10mm见方的标准安装孔，两侧伸出的卡爪总宽度在自然状态下为12mm，卡入安装孔后卡爪被挤压变形，贴紧安装孔的背面实现反向锁止，整体安装后的突出高度控制在5mm以内，

　　不会在钣金背面占用过多的内部空间，适配柜内布线、元器件安装的空间预留要求。不锈钢材质的选型让它可以在潮湿、有轻度腐蚀的户外机柜、食品加工设备场景下使用，不需要额外做表面防锈处理，长期使用也不会出现锈死、卡爪弹性失效的问题。在结构细节上，螺母的螺纹孔做了倒角导向处理，螺栓拧入时可以顺利导入螺纹，不会出现错牙、刮丝的问题，卡爪和螺母主体的连接位置做了圆角过渡，避免反复拆装时应力集中导致卡爪断裂，经过多次拆装测试后，卡爪的弹性保持率仍能满足使用要求，适合需要频繁拆装维护的设备部位使用。
