工业用超声波缝合加工设备结构设计

　　在纺织加工、无纺制品生产、户外功能性面料拼接、医用防护耗材制造的生产场景里，传统针线缝合设备始终绕不开针孔渗漏、缝线易断、缝边起皱的痛点，尤其是面对防水透气膜、化纤滤材、热塑性复合面料这类特殊材质时，穿针引线的加工方式不仅会破坏材料本身的密封结构，高速运转下的断针风险还会带来异物混入的质量隐患，超声波缝合设备的出现，刚好填补了这类特殊缝制需求的空白。这套设备的核心设计逻辑，是通过超声换能系统将高频电能转化为机械振动能量，振动能量通过焊头传递到待拼接的多层面料接触面，让热塑性材质在接触面位置瞬间产生分子级的熔融融合，不需要任何针线、粘接剂就能完成缝合作业，缝合位置的强度可以达到母材本身的九成以上，同时完全没有针孔，能满足防水、密封、

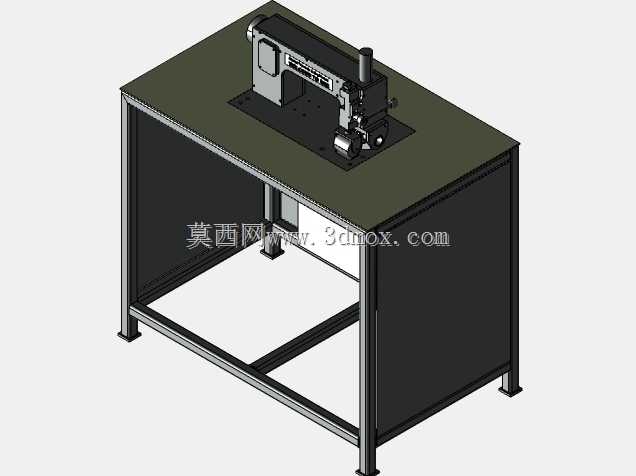

　　抗菌的加工要求。从结构布局来看，整套设备采用立式悬臂的安装框架，底部的工作台面预留了足够的物料操作空间，常规加工幅面可以覆盖大部分工业缝制作业的送料范围，设备的安装地脚预留了标准的膨胀螺栓固定孔位，不需要额外做复杂的地基处理，直接固定在常规生产车间的水泥地面上就能满足运行时的刚性要求，整机的重心经过配重优化，即使是高速连续作业时也不会出现明显的共振偏移。设备的功能模块划分非常清晰，顶部的超声发生单元做了独立的散热风道设计，避免长时间连续工作时电子元件过热导致的频率漂移，换能器和焊头的连接位置采用了快拆式的锁紧结构，更换不同花型的焊轮时不需要复杂的对中调试，普通设备维护人员十分钟内就能完成焊头更换作业。

　　送料结构采用了上下同步的差速滚轮设计，滚轮的压力可以根据不同厚度的面料做无级调节，从0.1毫米厚的薄型无纺滤材，到5毫米厚的多层复合保温面料，都能保证送料过程不打滑、不堆料，缝合线迹的直线度误差可以控制在每米0.5毫米以内，完全满足工业批量生产的精度要求。在操作边界的设计上，设备的控制按钮全部布置在操作人员伸手可及的悬臂前端位置，超声触发开关采用了双按钮联锁的安全设计，只有操作人员双手同时按下触发键时焊头才会下行工作，避免误操作带来的压手风险，设备的侧面预留了辅助物料托架的安装接口，加工大幅面的篷布、防护帐面料时，可以加装托架承托物料，降低操作人员的劳动强度。和传统的针线缝纫机相比，这套设备的运动部件更少，没有旋梭、针杆、

　　挑线杆这类需要频繁润滑、定期更换易损件的结构，日常维护只需要定期清理焊头表面的粘接残留、检查散热风道的通畅性即可，设备运行时的噪音控制在75分贝以内，不需要额外做车间隔音处理就能满足工业生产的职业健康要求。在实际生产适配中，这套设备可以完成直线缝合、曲线包边、花纹压合、拉链焊接、松紧带固定等多种加工工序，不管是一次性医用防护服的密封缝合、户外冲锋衣的防水缝边、汽车内饰面料的拼接，还是工业滤袋的环缝焊接，都能通过更换不同的焊轮、调整超声功率参数来匹配对应的加工需求，缝合位置的耐水洗、耐拉扯性能远优于传统针线缝合，不会出现缝线脱落、缝边开裂的问题。设计过程中针对不同材质的熔融特性做了参数适配的预留，设备的超声功率、焊接压力、送料速度都可以通过控制面板做连续调节，操作人员可以根据待加工材料的厚度、材质熔点快速匹配对应的工艺参数，不需要做复杂的设备改造就能快速切换生产品类，对于多品种小批量的柔性生产场景适配性非常强。整机的管线全部做了内部走线设计，外部没有裸露的电缆和气路管线，既避免了生产过程中物料勾挂管线带来的安全隐患，也让设备的外观更加整洁，日常清洁时可以直接用压缩空气吹扫设备表面，不用担心液体或者纤维碎屑进入管线接口造成设备故障。
