四点拾取定位气动夹持移栽机构

　　这套四点拾取定位机构，主要应用在3C电子组装、小型零部件分拣、轮毂电机装配线的工件转序工位，负责完成待加工件从来料工位到加工工位的精准拾取、移位、放置动作，适配扁平类、规则壳体类工件的上下料需求，能在多工位并行的产线中替代人工重复取放操作，降低人工取放的定位偏差，提升工位间转序的一致性。从结构设计逻辑来看，整套机构采用双立柱龙门式铝型材搭建支撑框架，横梁沿水平方向布置，四个拾取执行单元等距安装在横梁的滑动安装板上，可根据工件的实际外形尺寸调整相邻拾取头的间距，适配不同长宽规格的工件拾取需求，安装时需保证立柱底面与设备安装台面的平面度公差控制在0.1mm/m以内，避免横梁倾斜导致拾取头下压时出现偏载。

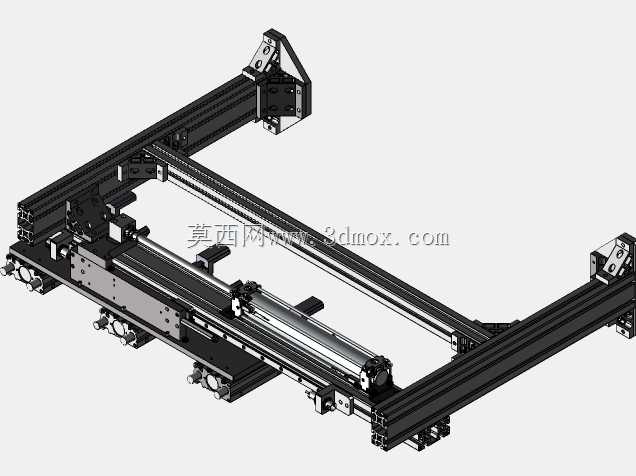

　　每个拾取单元集成了垂直方向的气动滑台与末端夹持执行件，气动滑台负责完成拾取头的升降动作，行程可根据工件的堆叠高度、工位间的高度差进行选型调整，末端夹持件采用柔性接触设计，拾取时不会刮伤工件表面，四个拾取点的布局对应工件的四个受力均衡位置，拾取过程中工件不会出现翘曲、脱落的问题。横向移位采用线性导轨搭配同步带传动的结构，移动过程平稳无卡顿，定位重复精度可控制在±0.05mm范围内，能满足多数装配工位的定位精度要求。安装边界方面，整套机构的横向有效行程可根据产线工位间距调整，常规适配0.8-1.5m的工位间距需求，垂直方向的升降行程适配0-150mm的取放高度差，机架整体占用宽度不超过1.8m，深度不超过0.4m，

　　不会过多占用产线的安装空间，可直接集成在现有装配流水线的机架上，不需要额外制作大型安装基座。气路布置采用线槽隐藏式走线，所有气管沿铝型材的槽道布置，避免运动过程中气管与其他部件发生剐蹭，每个气动回路都配有独立的调速阀，可单独调整每个拾取头的升降速度与夹持力，适配不同重量、不同材质的工件拾取需求，比如拾取薄壁塑料件时可降低夹持力避免工件变形，拾取金属结构件时可适当提升夹持力保证拾取稳定性。
