可垂直水平切换的H/V轧机结构三维设计

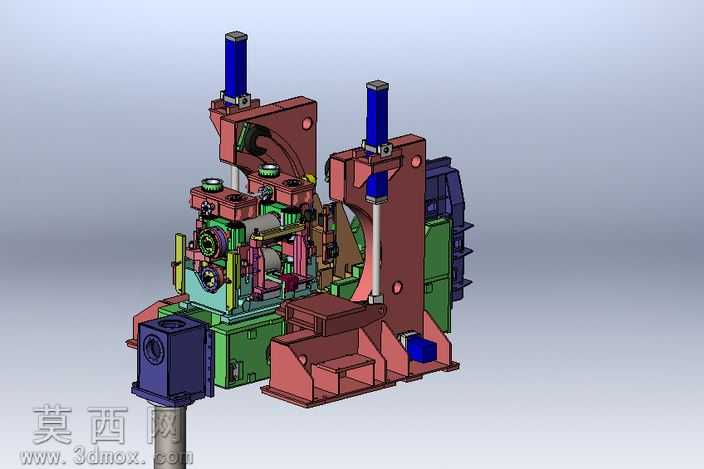

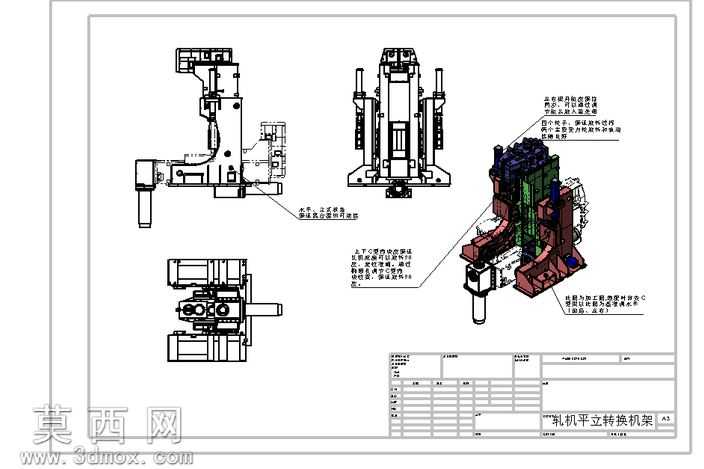

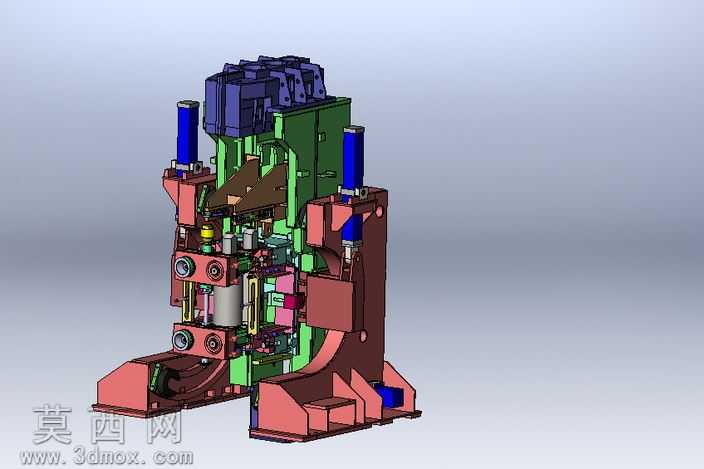

本作品为可实现垂直与水平状态切换的H/V轧机三维结构模型，整体采用三维机械设计软件完成全参数化建模，对轧机的各个功能部件进行了1:1等比例还原，完整呈现了该类轧机的内部构造与装配逻辑。建模过程中严格遵循机械设计装配规范，对机架主体、轧辊组件、驱动连接结构、导向定位部件、液压执行元件等核心结构均做了精细化建模，各零件间的装配约束完全匹配实际设备的运动逻辑，可直观演示工位切换的动作过程。渲染阶段采用工业级渲染参数设置，针对不同材质的部件做了差异化的材质属性配置：铸钢材质的机架主体赋予了哑光金属质感，表面做了细微的粗糙纹理处理还原铸件的真实质感；液压缸活塞杆、导向柱等精加工部件赋予了高反光的抛光金属材质，清晰体现加工面的光洁度；密封件、管线等非金属部件分别赋予橡胶、工程塑料对应的材质属性，不同功能部件通过差异化的配色做了区分，既提升了模型的辨识度，也让整体结构层次更加清晰。设计思路围绕轧机的工位切换功能展开，整体采用对称式的机架结构保证设备运行的稳定性，两侧布置的液压驱动部件为工位切换提供稳定的动力输出，内部的定位锁紧结构可保证轧机在垂直或水平工位下都具备足够的结构刚性，满足轧制工序的重载作业需求。模型完整还原了轧机内部的传动连接路径、部件间的避让间隙、安装定位基准等细节，可直观展现该类可切换工位轧机的工作原理，清晰呈现垂直轧制与水平轧制两种工况下的设备形态，能够用于机械结构教学、轧钢设备方案展示、相关部件的优化设计参考等场景，模型的各零件均可单独编辑，支持后续的工程图导出、结构仿真分析等拓展应用。
