复刻1914年款蒸汽汽缸泵三维结构模型

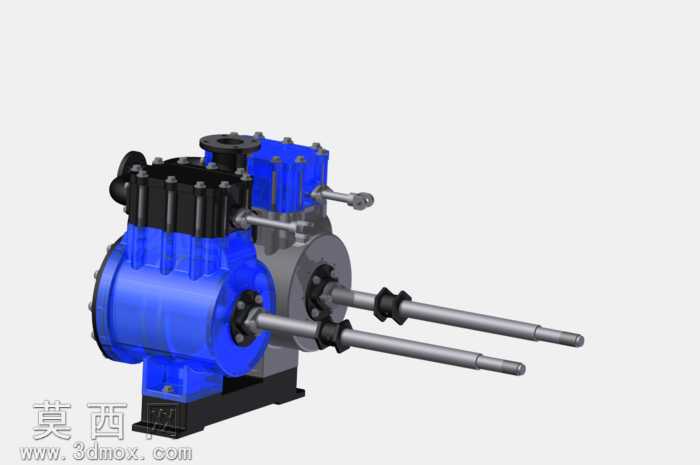

本模型为复刻1914年查尔斯·格里芬图纸教科书所载蒸汽泵结构的三维建模作品，建模过程严格遵循原始图纸的尺寸比例与结构逻辑，完整还原了早期蒸汽动力泵的核心构造。建模阶段首先对原始平面图纸进行尺寸校准，将二维标注逐一映射为三维空间坐标，先搭建汽缸主体的基础轮廓，区分高压蒸汽腔、活塞运动腔、配气阀组三个核心功能区域，再逐步细化外部的紧固螺栓、端盖密封结构、动力输出轴组件。材质设置上，对汽缸主体的承压壳体部分采用半透明蓝色工程塑料材质进行渲染，既可以直观展示内部活塞、配气滑块的运动路径，也能清晰呈现壳体的壁厚分布与内部流道走向；对输出传动轴、配气操纵杆、紧固螺栓等运动与受力部件采用哑光金属材质，还原金属构件的磨砂质感与加工纹理；底部安装基座采用黑色铸铁材质，添加细微的铸造粗糙纹理，还原早期工业铸件的质感特征。结构设计上完整保留了所有移动部件的运动自由度，双平行输出轴的轴肩、轴套定位结构完全按照原始机械的装配逻辑设计，配气阀组的联动操纵杆与内部阀芯的连接关系做了精准还原，所有密封端盖的螺栓排布、垫片位置都与原始图纸保持一致，没有随意简化装配细节。建模过程中对原始图纸未明确标注的过渡圆角、装配间隙做了符合早期机械加工工艺的合理化处理，既保证模型的视觉还原度，也让各部件的装配关系符合机械设计的常规逻辑，后续可基于已完成的装配结构添加运动仿真动画，完整演示蒸汽进入汽缸推动活塞、带动输出轴往复运动、配气阀组同步切换气路的完整工作循环，直观展现早期蒸汽动力机械的工作原理。
