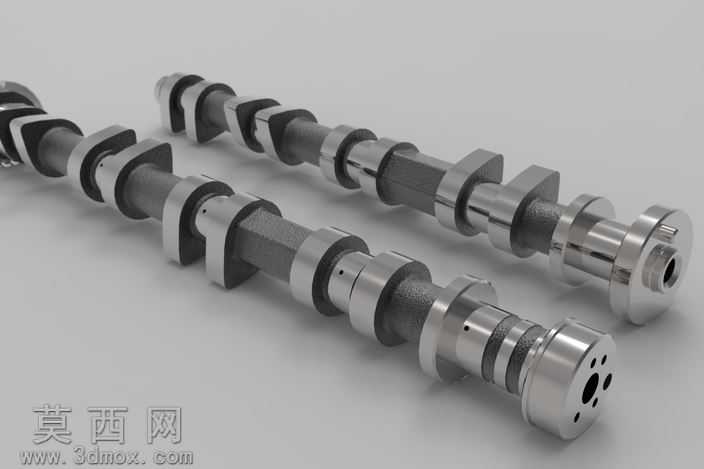

进排气配对凸轮轴高精度三维结构模型

本作品为配对式进排气凸轮轴三维建模成果，建模过程严格遵循内燃机配气机构的真实设计逻辑，首先以凸轮型线的升程数据为核心基准，通过参数化草绘勾勒出各凸轮桃尖的轮廓曲线，精准控制缓冲段、工作段的曲率变化，保证气门开启与关闭的时序、升程完全符合动力输出的设计要求。建模阶段采用多段实体叠加融合的方式构建轴身主体，依次完成主轴颈、凸轮安装位、驱动端连接结构、信号触发端的特征搭建，对轴身的油道孔、端面定位销孔、连接法兰的螺栓过孔等细节特征做了等比例还原，所有倒角、退刀槽、表面粗糙度对应的结构细节都按照实际机加工工艺要求设置，避免出现不符合生产逻辑的尖锐结构与干涉问题。材质渲染阶段针对凸轮轴不同部位的工艺特性做了区分处理，凸轮与轴颈的工作面采用淬硬钢材质表现，还原高频淬火后的金属磨砂质感与细微反光特性，轴身非工作面保留调质处理后的哑光金属肌理，驱动端的连接法兰做了镀锌钝化的亮面金属效果，整体渲染采用柔和的工业影棚布光，通过多角度光影突出各凸轮的型面轮廓与轴段的同轴度特征，清晰展现两根凸轮轴的大小规格差异与配对安装的位置关系。结构设计上充分考虑了实际装配需求，各轴颈的直径公差带、凸轮的相位角差、轴向定位结构的尺寸都做了参数化约束，可直接用于后续的装配干涉检查、运动仿真分析，能够直观呈现凸轮轴在工作过程中驱动气门往复运动的完整传动逻辑，为配气机构的性能验证、结构优化提供可靠的三维数字模型支撑。
