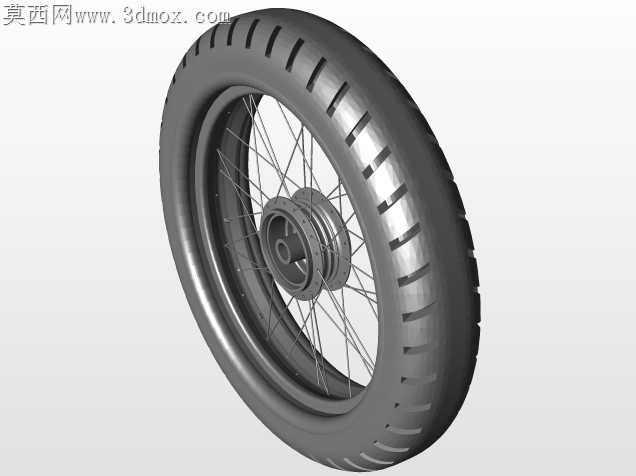

辐条式摩托车后轮总成结构设计

辐条轮在非铺装路面的抗冲击冗余一直是量产配套里容易被忽略的细节，不少原型车测试阶段出现的辐条松动、轮辋失圆，根源都在装配阶段的公差匹配没做足。这套后轮的辐条排布没有采用等角度均分的偷懒做法，靠近制动鼓安装位的辐条角度刻意做了1.2度的偏置，错开了鼓刹基座的应力集中区，避免急刹时制动力直接拉扯单根辐条造成断裂。轮辋与辐条连接的乳头座做了0.3mm的沉台深度差，不同长度的辐条锁紧后端面能保持在同一平面，不会出现个别乳头突出刮擦内胎的问题，装配时不需要额外加垫片调整，能减少近四成的组装工时。轮胎胎面的排水槽深度顺着胎侧弧度做了渐变处理，靠近胎肩位置的槽深比胎冠处浅0.8mm，既保证湿滑路面的排水效率，又不会因为槽深过深削弱胎侧的抗挤压能力，压到路面碎石时不容易出现胎壁割伤的情况。轮毂中心的轴承安装位留了0.02mm的过盈配合量，压装时不需要加热就能通过工装顺利压入，同时能保证轴承外圈与轮毂孔的贴合度，不会出现高速行驶时轴承外圈蠕变磨损的问题。制动鼓与轮毂的连接法兰面做了一圈0.15mm的凸止口，装配时能自动对齐中心，不需要反复调整径向跳动，锁紧螺栓后制动鼓的端面跳动能控制在0.05mm以内，刹车时不会出现踏板抖动的情况。辐条的折弯处做了R2的圆角过渡，没有尖锐的应力切口，反复承受路面冲击时不会从折弯位置发生疲劳断裂，比直角折弯的辐条疲劳寿命提升近六成。轮辋的气门嘴孔位置特意避开了辐条的交叉点，充气时气嘴能顺利连接充气枪，不会被辐条挡住操作空间，日常维护时不需要拆卸辐条就能完成胎压检测和充气。胎唇与轮辋的贴合面做了细密的环形滚花纹理，轮胎充气后胎唇能牢牢卡在轮辋上，急加速或者紧急制动时不会出现轮胎与轮辋打滑错位的情况，哪怕胎压偏低行驶也不容易脱圈。
